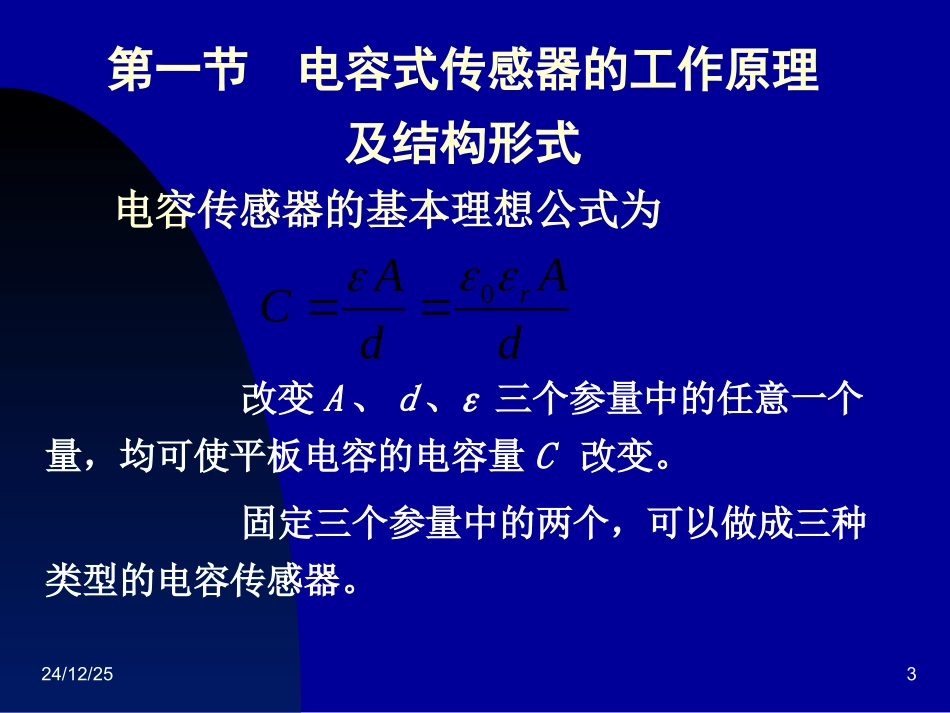

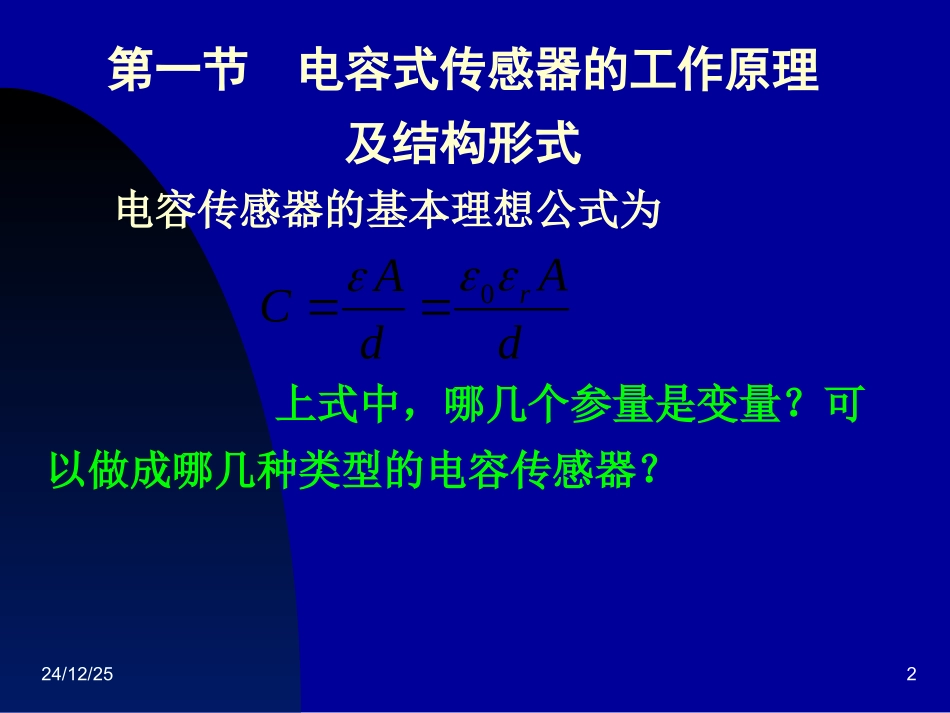

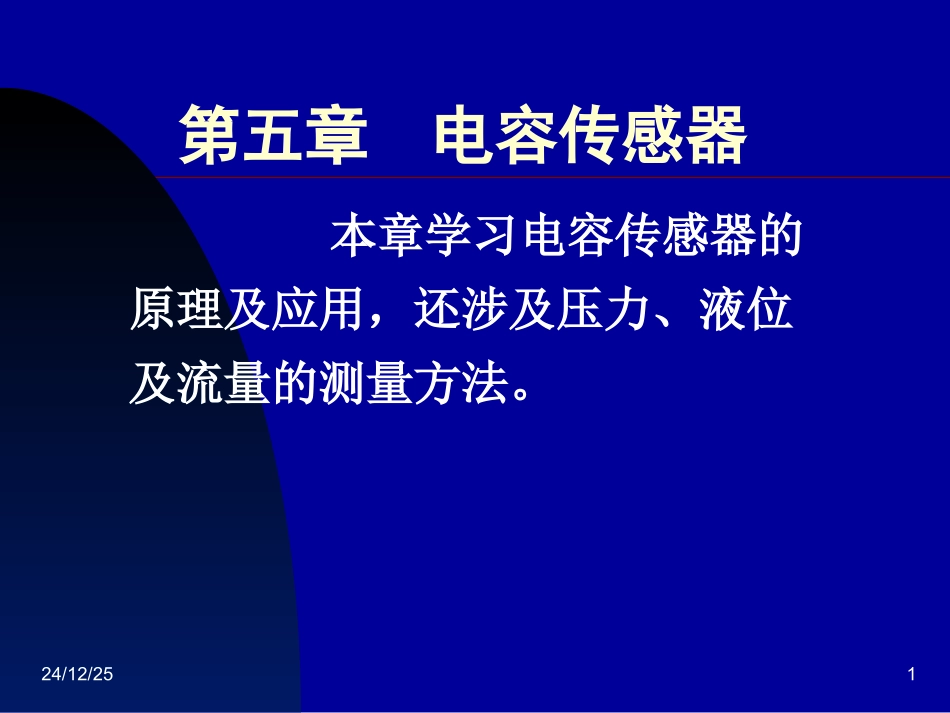

24/12/251第五章电容传感器本章学习电容传感器的原理及应用，还涉及压力、液位及流量的测量方法。24/12/252第一节电容式传感器的工作原理及结构形式上式中，哪几个参量是变量？可以做成哪几种类型的电容传感器？0rAACdd电容传感器的基本理想公式为24/12/253第一节电容式传感器的工作原理及结构形式改变A、d、三个参量中的任意一个量，均可使平板电容的电容量C改变。固定三个参量中的两个，可以做成三种类型的电容传感器。0rAACdd电容传感器的基本理想公式为24/12/254一、变面积式电容传感器图a是平板形直线位移式结构，其中极板1可以左右移动，称为动极板。极板2固定不动，称为定极板。图b是同心圆筒形变面积式传感器。外圆筒不动，内圆筒在外圆筒内作上、下直线运动。图c是一个角位移式的结构。极板2的轴由被测物体带动而旋转一个角位移度时，两极板的遮盖面积A就减小，因而电容量也随之减小。24/12/255变面积式电容传感器的特性变面积式电容传感器的输出特性是线性的，灵敏度是常数。这一类传感器多用于检测直线位移、角位移、尺寸等参量。请画出变面积式电容传感器的输出特性曲线！24/12/256例题已知变面积型电容传感器的两极板间距离为d=10mm;ε=50μF/m;两极板几何尺寸一样为30mm*20mm*5mm（长*宽*厚）;在外力作用下动极板在原位置向外移动10mm（宽）；试求ΔC=？24/12/257二、变极距式电容传感器当动极板受被测物体作用引起位移时，改变了两极板之间的距离d，从而使电容量发生变化。实际使用时，总是使初始极距d0尽量小些，以提高灵敏度，但这也带来了变极距式电容器的行程较小的缺点。24/12/258变极距式电容传感器的特性曲线从图中可以看到，为了提高灵敏度，应使当d0小些还是大些？当变极距式电容传感器的初始极距d0较小时，它的测量范围变大还是变小？a）结构示意图b）电容量与极板距离的关系1—定极板2—动极板24/12/259三、变介电常数式因为各种介质的相对介电常数不同，所以在电容器两极板间插入不同介质时，电容器的电容量也就不同。表5-1几种介质的相对介电常数24/12/2510变介电常数式电容传感器的用途根据表5-1，分析不同介质对变介电常数电容器的影响。在电容器两极板间插入干的纸和潮湿的纸时，哪一种情况下的电容量大？可以用于测量什么非电量？24/12/2511电容式液位计棒状电极（金属管）外面包裹聚四氟乙烯套管，当被测液体的液面上升时，引起棒状电极与导电液体之间的电容变大。聚四氟乙烯外套24/12/2512电容式液位限位传感器液位限位传感器与液位变送器的区别在于：它不给出模拟量，而是给出开关量。当液位到达设定值时，它输出低电平。但也可以选择输出为高电平的型号。24/12/2513液位限位传感器的设定智能化液位传感器的设定方法十分简单：用手指压住设定按钮，当液位达到设定值时，放开按钮，智能仪器就记住该设定。正常使用时，当水位高于该点后，即可发出报警信号和控制信号。设定按钮24/12/2514智能化液位限位传感器的设定按钮超限灯正常工作指示灯设定按钮电源指示灯24/12/2515第二节电容式传感器的测量转换电路（调频电路）调频电路将电容式传感器作为LC振荡器谐振回路的一部分，当电容传感器工作时，电容Cx发生变化，就使振荡器的频率f产生相应的变化。电容式传感器的调频电路与电涡流传感器有何区别？式中哪些量是变量？015-22fLC24/12/2516调频（FM）电路TTL电平的高电平和低电平电压范围分别是多少伏？24/12/2517第三节电容式传感器的应用电容器的容量受三个因素影响，即：极距x、相对面积A和极间介电常数。固定其中两个变量，电容量C就是另一个变量的一元函数。只要想办法将被测非电量转换成极距或者面积、介电常数的变化，就可以通过测量电容量这个电参数来达到非电量电测的目的。24/12/2518一.电容测厚仪1.测金属板材的厚度C1，C2并联，为了克服极板上下波动引起的误差是变极距式原理2.测绝缘体厚度变介电常数式原理，电容量与绝缘薄膜厚度成正比24/12/2519二、硅微加工加速度传感器图示加速度传感器以微细加工技术为基础，既能测量交变加速度（振动），也可测量惯性力或重力加速度。其工作电压为2.7～5....
