第13章螺杆传动VIP免费

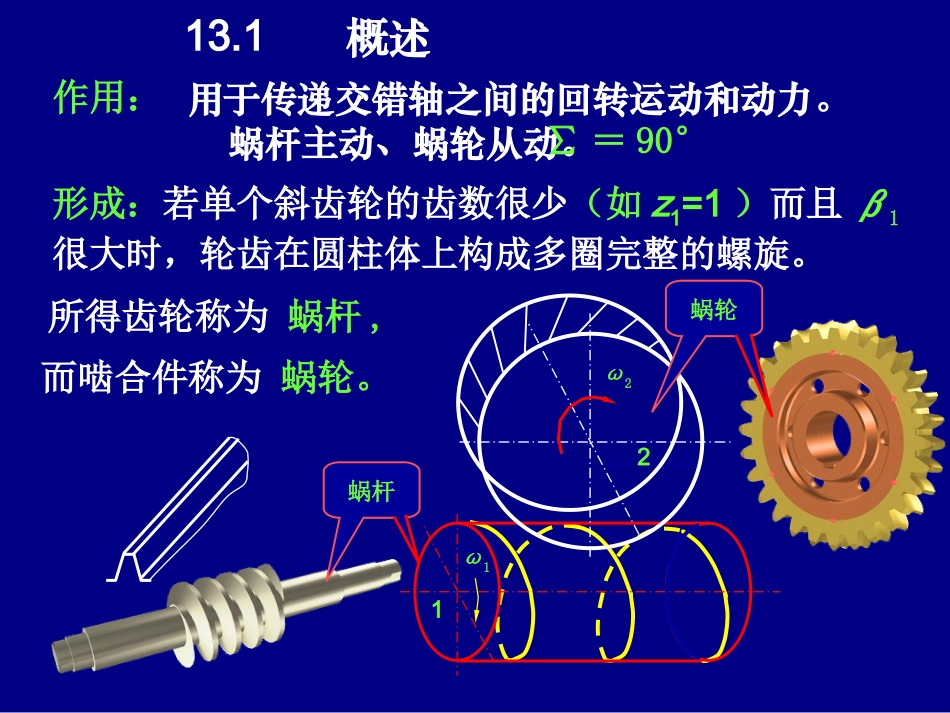

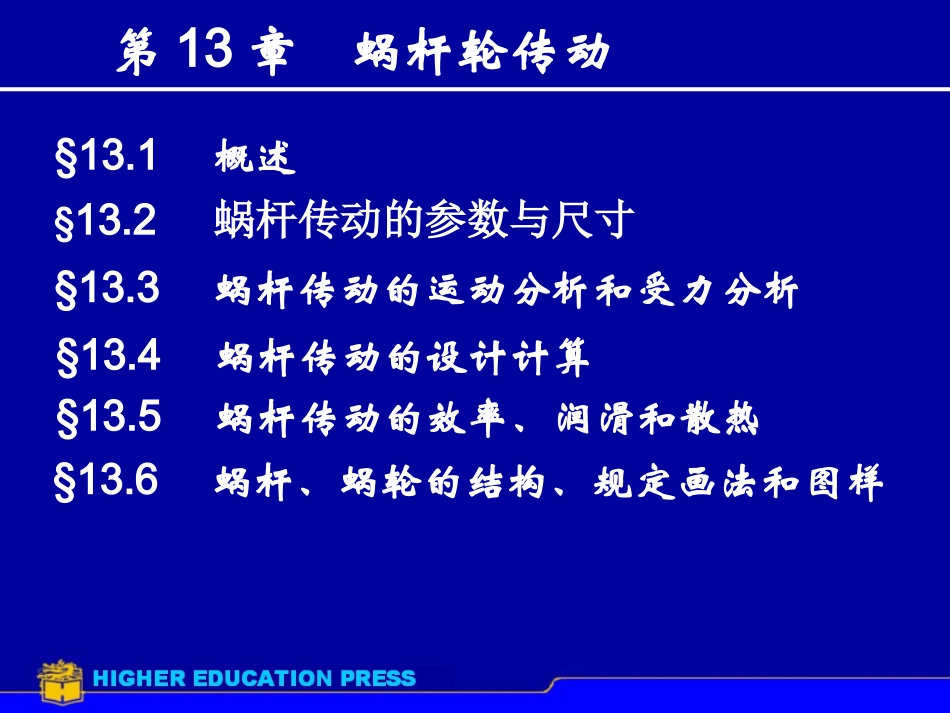

第13章蜗杆轮传动§13.1概述§13.2蜗杆传动的参数与尺寸§13.3蜗杆传动的运动分析和受力分析§13.4蜗杆传动的设计计算§13.6蜗杆、蜗轮的结构、规定画法和图样§13.5蜗杆传动的效率、润滑和散热潘存云教授研制潘存云教授研制13.1概述作用：用于传递交错轴之间的回转运动和动力。蜗杆主动、蜗轮从动。∑＝90°形成：若单个斜齿轮的齿数很少（如z1=1）而且β1很大时，轮齿在圆柱体上构成多圈完整的螺旋。1ω1所得齿轮称为蜗杆,而啮合件称为蜗轮。蜗杆2ω2蜗轮潘存云教授研制改进措施：将刀具做成蜗杆状，用范成法切制蜗轮，所得蜗轮蜗杆为线接触。点接触优点：传动比大、结构紧凑、传动平稳、噪声小。分度机构：i=1000,通常i=8~80缺点：传动效率低、蜗轮齿圈用青铜制造，成本高。线接触类型环面蜗杆传动圆柱蜗杆传动蜗杆传动的类型锥蜗杆传动普通圆柱蜗杆传动圆弧圆柱蜗杆传动普通圆柱蜗杆的齿面一般是在车床上用直线刀刃的车刀切制而成，车刀安装位置不同，加工出的蜗杆齿面的齿廓形状不同。潘存云教授研制普通圆柱蜗杆潘存云教授研制类型环面蜗杆传动圆柱蜗杆传动蜗杆传动的类型锥蜗杆传动普通圆柱蜗杆传动圆弧圆柱蜗杆传动圆弧圆柱蜗杆圆弧圆柱蜗杆传动与普通圆柱蜗杆传动的区别仅是加工用的车刀为圆弧刀刃。传动特点：1）传动效率高，一般可达90%以上；2）承载能力高，约为普通圆柱蜗杆的1.5~2.5倍；3）结构紧凑。潘存云教授研制类型环面蜗杆传动圆柱蜗杆传动蜗杆传动的类型锥蜗杆传动普通圆柱蜗杆传动圆弧圆柱蜗杆传动阿基米德蜗杆渐开线蜗杆法向直廓蜗杆锥面包络圆柱蜗杆γ阿基米德螺线2α阿基米德蜗杆单刀加工阿基米德蜗杆(ZA)潘存云教授研制类型环面蜗杆传动圆柱蜗杆传动蜗杆传动的类型锥蜗杆传动普通圆柱蜗杆传动圆弧圆柱蜗杆传动阿基米德蜗杆渐开线蜗杆法向直廓蜗杆锥面包络圆柱蜗杆阿基米德蜗杆(ZA)γ阿基米德蜗杆双刀加工潘存云教授研制αα阿基米德螺线潘存云教授研制类型环面蜗杆传动圆柱蜗杆传动2蜗杆传动的类型锥蜗杆传动普通圆柱蜗杆传动圆弧圆柱蜗杆传动阿基米德蜗杆渐开线蜗杆法向直廓蜗杆锥面包络圆柱蜗杆渐开线蜗杆(ZI)渐开线蜗杆渐开线基圆α潘存云教授研制类型环面蜗杆传动圆柱蜗杆传动蜗杆传动的类型锥蜗杆传动普通圆柱蜗杆传动圆弧圆柱蜗杆传动阿基米德蜗杆渐开线蜗杆法向直廓蜗杆锥面包络圆柱蜗杆γ潘存云教授研制dx延伸渐开线αα车刀对中齿厚中心法面法向直廓蜗杆(ZN)潘存云教授研制潘存云教授研制潘存云教授研制类型环面蜗杆传动圆柱蜗杆传动蜗杆传动的类型锥蜗杆传动普通圆柱蜗杆传动圆弧圆柱蜗杆传动阿基米德蜗杆渐开线蜗杆法向直廓蜗杆锥面包络圆柱蜗杆法向直廓蜗杆(ZN)γdx延伸渐开线γ′2α车刀对中齿槽中心法面潘存云教授研制潘存云教授研制潘存云教授研制类型环面蜗杆传动圆柱蜗杆传动蜗杆传动的类型锥蜗杆传动普通圆柱蜗杆传动圆弧圆柱蜗杆传动阿基米德蜗杆渐开线蜗杆法向直廓蜗杆锥面包络圆柱蜗杆锥面包络圆柱蜗杆(ZK)2αγ近似于阿基米德螺线是一种非线性螺旋齿面蜗杆。不能在车床上加工，只能在铣削或磨削，加工时工件作螺旋运动，刀具作旋转运动。砂轮γ类型环面蜗杆传动圆柱蜗杆传动2蜗杆传动的类型锥蜗杆传动普通圆柱蜗杆传动圆弧圆柱蜗杆传动阿基米德蜗杆渐开线蜗杆法向直廓蜗杆锥面包络圆柱蜗杆环面蜗杆传动特点：（1）传动效率高，一般可达85%~90%；（2）承载能力高，约为阿基米德蜗杆的2~4倍；（3）要求制造和安装精度高。潘存云教授研制环面蜗杆潘存云教授研制类型环面蜗杆传动圆柱蜗杆传动蜗杆传动的类型锥蜗杆传动普通圆柱蜗杆传动圆弧圆柱蜗杆传动阿基米德蜗杆渐开线蜗杆法向直廓蜗杆锥面包络圆柱蜗杆锥蜗杆传动特点：锥蜗杆（1）同时接触的点数较多，重合度大；（2）传动比范围大，一般为10~360；（3）承载能力和传动效率高；（4）制造安装简便，工艺性好。阿基米德蜗杆最常用潘存云教授研制d蜗杆旋向：左旋、右旋(常用)β1γ1精度等级：对于一般动力传动，按如下等级制造：v1<7.5m/s7级精度v1<3m/s8级精度v1<1.5m/s9级精度判定方法：与螺旋和斜齿轮的旋向判断方法相同。潘存云教授研制潘存云教授研制中间平面1.正确啮合条件中...
