光辐射测量-第一章光色彩和视觉(复旦教材)VIP免费

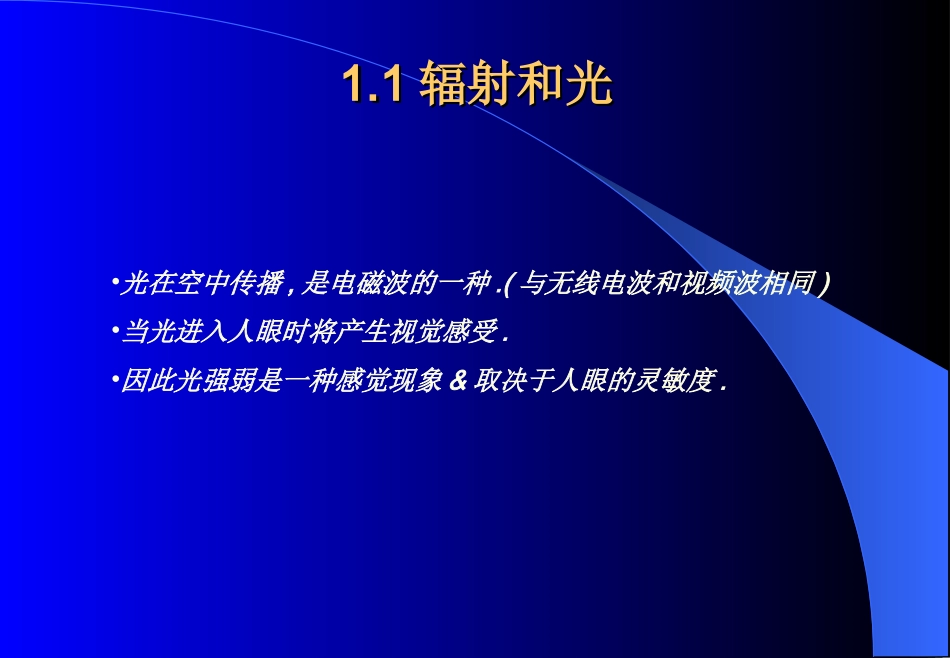

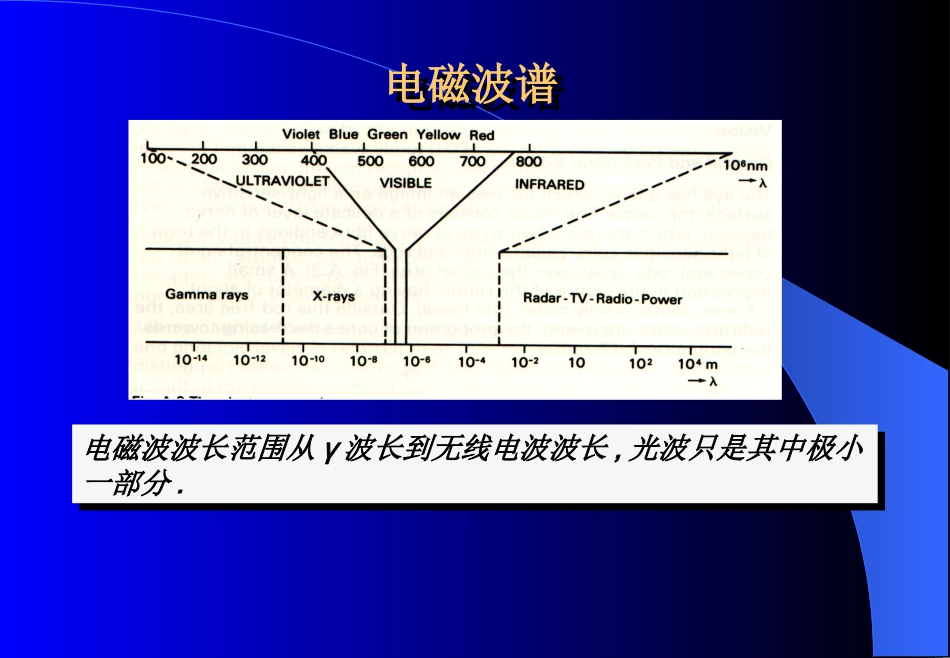

第一章第一章光色彩和视觉光色彩和视觉•光在空中传播,是电磁波的一种.(与无线电波和视频波相同)•当光进入人眼时将产生视觉感受.•因此光强弱是一种感觉现象&取决于人眼的灵敏度.1.11.1辐射和光辐射和光电磁波谱电磁波谱电磁波波长范围从γ波长到无线电波波长,光波只是其中极小一部分.电磁波波长范围从γ波长到无线电波波长,光波只是其中极小一部分.1.2人眼的视觉1.2人眼的视觉•光线进入人眼的视网膜，杆状细胞和锥状细胞起作用。•杆状细胞和锥状细胞经电化学作用产生脉冲信号。•然后这个脉冲信号通过视神经传送到大脑。•从而产生视觉效应，使我们能看到物体。•光线进入人眼的视网膜，杆状细胞和锥状细胞起作用。•杆状细胞和锥状细胞经电化学作用产生脉冲信号。•然后这个脉冲信号通过视神经传送到大脑。•从而产生视觉效应，使我们能看到物体。视觉是光本身和人眼相互作用过程的产物。光和眼睛一起帮助我们认识周围的世界。视觉是光本身和人眼相互作用过程的产物。光和眼睛一起帮助我们认识周围的世界。光谱光效率曲线光谱光效率曲线人眼对不同的颜色(波长)有不同的灵敏度。而这是产生不同灯有不同光效的基础。人眼对不同的颜色(波长)有不同的灵敏度。而这是产生不同灯有不同光效的基础。明视觉暗视觉视觉能力和敏锐度视觉能力和敏锐度视觉敏锐度与下列因素有关:•人眼品质•灵敏度对比度•观测时间•年龄因素与视觉呈负增长关系视觉敏锐度与下列因素有关:•人眼品质•灵敏度对比度•观测时间•年龄因素与视觉呈负增长关系亮度对比亮度对比一个灰暗的物体放置在黑暗的背景下将显得比在明亮背景下更为明显一个灰暗的物体放置在黑暗的背景下将显得比在明亮背景下更为明显人眼性能和照度标准人眼性能和照度标准人眼性能•感光特性:通过眼睛接收光线并转换成脉冲信号传送到大脑。•颜色感受性:人眼可以区别不同波长光波的颜色。•形体感知性:单独视觉因素在大脑里结合成一幅在形体和结构上完整的·可识别的图片。•空间感知性:大脑结合两眼所见，从而对物体产生深度印象。•运动感知性:眼肌可调整眼睛的位置，而使物体处于焦点位置。从而告诉大脑物体运动的方向和速度。•反射感知性:大脑经过适当的思考来判定物体相对于整个视觉场面的亮度。人眼性能•感光特性:通过眼睛接收光线并转换成脉冲信号传送到大脑。•颜色感受性:人眼可以区别不同波长光波的颜色。•形体感知性:单独视觉因素在大脑里结合成一幅在形体和结构上完整的·可识别的图片。•空间感知性:大脑结合两眼所见，从而对物体产生深度印象。•运动感知性:眼肌可调整眼睛的位置，而使物体处于焦点位置。从而告诉大脑物体运动的方向和速度。•反射感知性:大脑经过适当的思考来判定物体相对于整个视觉场面的亮度。人眼性能和照度标准人眼性能和照度标准根据人眼性能则视觉要求如下•物体必须要有最小的外观尺寸•物体必须要有最小的亮度(发光率)•在观测面上，物体必须适合整体亮度•物体必须要有某一相对于周边环境的最小对比度(亮度和/或色彩)•物体的观测必须经过一段最小时间的适应根据人眼性能则视觉要求如下•物体必须要有最小的外观尺寸•物体必须要有最小的亮度(发光率)•在观测面上，物体必须适合整体亮度•物体必须要有某一相对于周边环境的最小对比度(亮度和/或色彩)•物体的观测必须经过一段最小时间的适应1.3光度量及其单位1.3光度量及其单位照明单位照明单位光线(可见电磁辐射)光线(可见电磁辐射)光波的能量内容光波的能量内容眼睛的视觉感受眼睛的视觉感受两不相同事物能量辐射的量子术语&视觉感受光是以人眼视觉感受为基准的辐射两不相同事物能量辐射的量子术语&视觉感受光是以人眼视觉感受为基准的辐射光通量光通量光源在单位时间内发出的光量称为光源光通量单位流明(lm)符号Ø光通量光通量某些实际例子自行车车灯3W30lm白炽灯Softone75W900lm节能灯SL18W900lm直管荧光灯TL’D”58W/835200lm高压钠灯SONTPlus100W10500lm低压钠灯SOX-E131W26000lm高压汞灯HPLN1000W58500lm光强光强光强光强IwI=光通量立体角＝dw光源在给定方向上单位立体角内辐射的光通量单位:坎德拉cd符号:IΦ=4ππI光强光强光强光...
