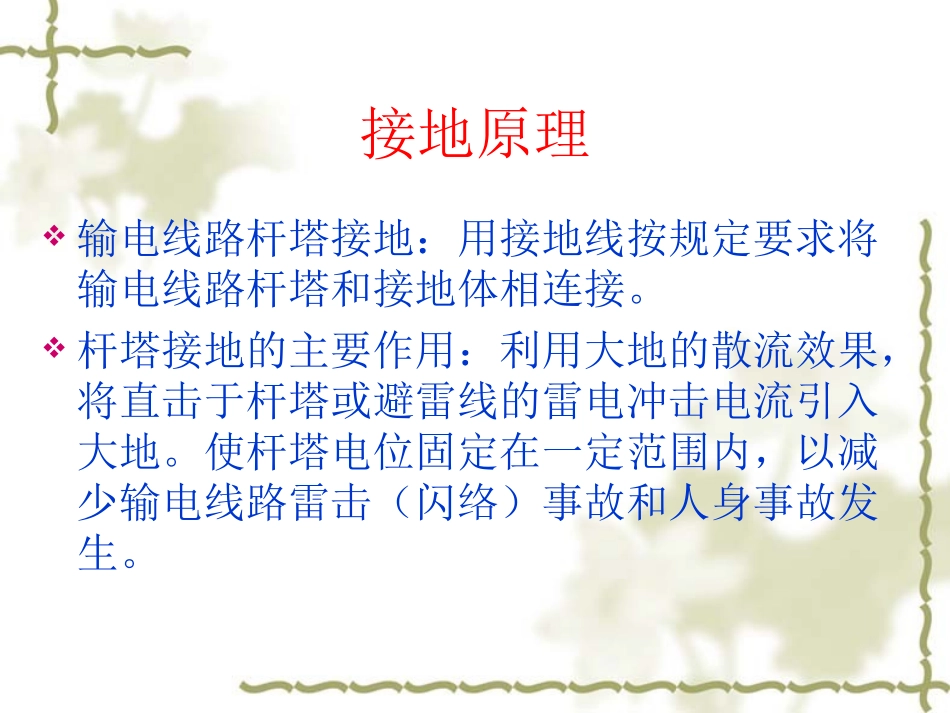

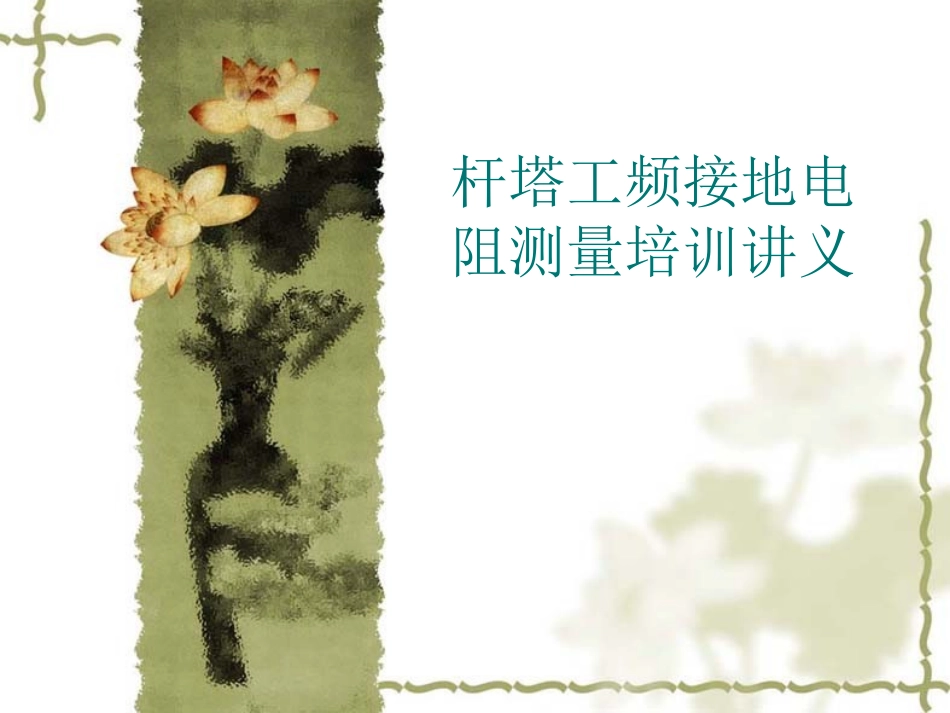

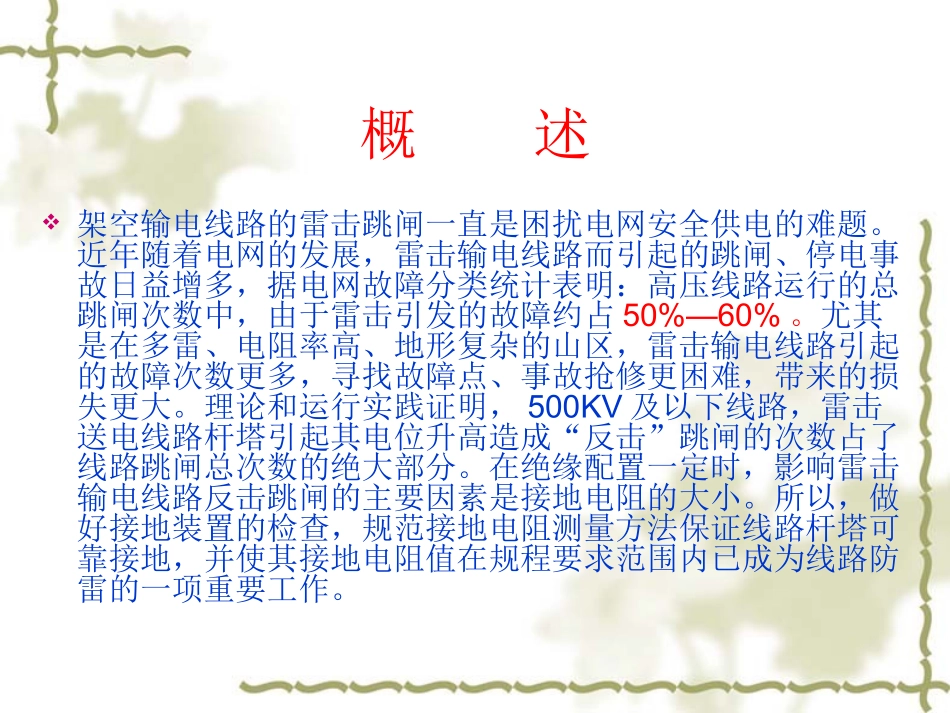

杆塔工频接地电阻测量培训讲义概述架空输电线路的雷击跳闸一直是困扰电网安全供电的难题。近年随着电网的发展，雷击输电线路而引起的跳闸、停电事故日益增多，据电网故障分类统计表明：高压线路运行的总跳闸次数中，由于雷击引发的故障约占50%—60%。尤其是在多雷、电阻率高、地形复杂的山区，雷击输电线路引起的故障次数更多，寻找故障点、事故抢修更困难，带来的损失更大。理论和运行实践证明，500KV及以下线路，雷击送电线路杆塔引起其电位升高造成“反击”跳闸的次数占了线路跳闸总次数的绝大部分。在绝缘配置一定时，影响雷击输电线路反击跳闸的主要因素是接地电阻的大小。所以，做好接地装置的检查，规范接地电阻测量方法保证线路杆塔可靠接地，并使其接地电阻值在规程要求范围内已成为线路防雷的一项重要工作。接地原理输电线路杆塔接地：用接地线按规定要求将输电线路杆塔和接地体相连接。杆塔接地的主要作用：利用大地的散流效果，将直击于杆塔或避雷线的雷电冲击电流引入大地。使杆塔电位固定在一定范围内，以减少输电线路雷击（闪络）事故和人身事故发生。接地装置构成接地装置：接地线和接地极的总和。接地线：电气装置、设施的接地端子与接地极连接用的金属导电部分。接地极：埋入地中并直接与大地接触的金属导体称为接地极。接地电阻：接地极或自然接地极的对地电阻和接地线电阻的总和称为接地装置的接地电阻。接地电阻的数值等于接地装置对地电压与通过接地极流入地中电流的比值。按通过接地极流入地中工频交流电流求得的电阻称为工频接地电阻。接地电阻测试使用仪表仪表构成：ZC－8型接地电阻测量仪由四部分组成：１、手摇发电机２、电流互感器３、滑线电阻４、检流计。适用范围：１、直接测量各种接地装置的接地电阻值２、测量土壤电阻率。仪表要求：接地电阻测试仪属强制检定仪器，每年需送检一次，在检定有效期内使用。接地电阻测试要求按省公司培训要求及省公司川电生技[2006]68号文要求：杆塔接地电阻测试统一采用“三极法”进行测量。接地电阻电压极、电流极、探针布置要求：①电压极、电流极、探针均应布置在接地网边缘以外②电流、电压极探针距被测杆塔应大于60米和38米且相互距离不得低于20米；施放测试线尽量沿输电线路垂直方向、基本位于两放射接地体中间位置③尽量避开河流、水渠以及地下管道，当地下有金属物体时，应布置在金属物体垂直的方向上布置电压、电流极探针。接地电阻测量值的确定：测得的接地电阻值应根据土壤干燥及潮湿情况乘以季节系数后作为最终的接地电阻值。工作步骤需要说明的问题和要求工具选用测试前准备测试地阻拆卸接地引下线恢复接地引下线清理工作现场注意事项1、需要说明的问题及要求：单独操作，动作熟练(一人配合)，着装要正确，穿工作服，穿软底工作胶鞋，戴安全帽。安全帽使用：应先检查外观及帽壳、帽衬、帽箍、顶衬、下颏带等附件完好无损。戴好安全帽后要将安全帽系好，已防止工作中头突然前倾后仰头造成安全帽滑脱。2、个人工具准备榔头平口钳活动扳手2把平锉个人工具包专用工具使用ZC-8地阻表全套，探针(长60cm)C1接电流极P1接电压极P2C2接引线与接地装置相连５米长引线大于38米电压极接线大于６０米电流极接线使用合格绝缘手套ZC-8地阻表全套检查首先检查ZC-8地阻表有无试验合格证，是否在有效期内；水平放置后，调节旋钮使检流计指示为“０”；外观有无裂纹、破损和撞击痕迹，必须合格使用。检查探针敲击处有无毛刺，必须合格使用。检查测试线绝缘层有无破皮、断股、接线夹头接触是否良好合格，长度是否满足省公司要求----电流极、电压极接线后探针距被测杆塔距离不小于60米和38米要求。绝缘手套的检查查看绝缘手套的试验合格证是否在有效期内，再将绝缘手套卷压，查看绝缘手套有无漏气损伤，确保使用安全。4、测试地阻地阻表选位：地阻表选位要平整，摇表时不簸动，保证摇测电阻数值的准确。施放测试线及打入探针施放测试线时，测试线与被测线路垂直施放，C1、P1测试线相距必须大于１米，相互不能交叉、弯曲和打结，C1、P1测试线连接打入探针...
