水龙头及其阀芯测试设备简介VIP免费

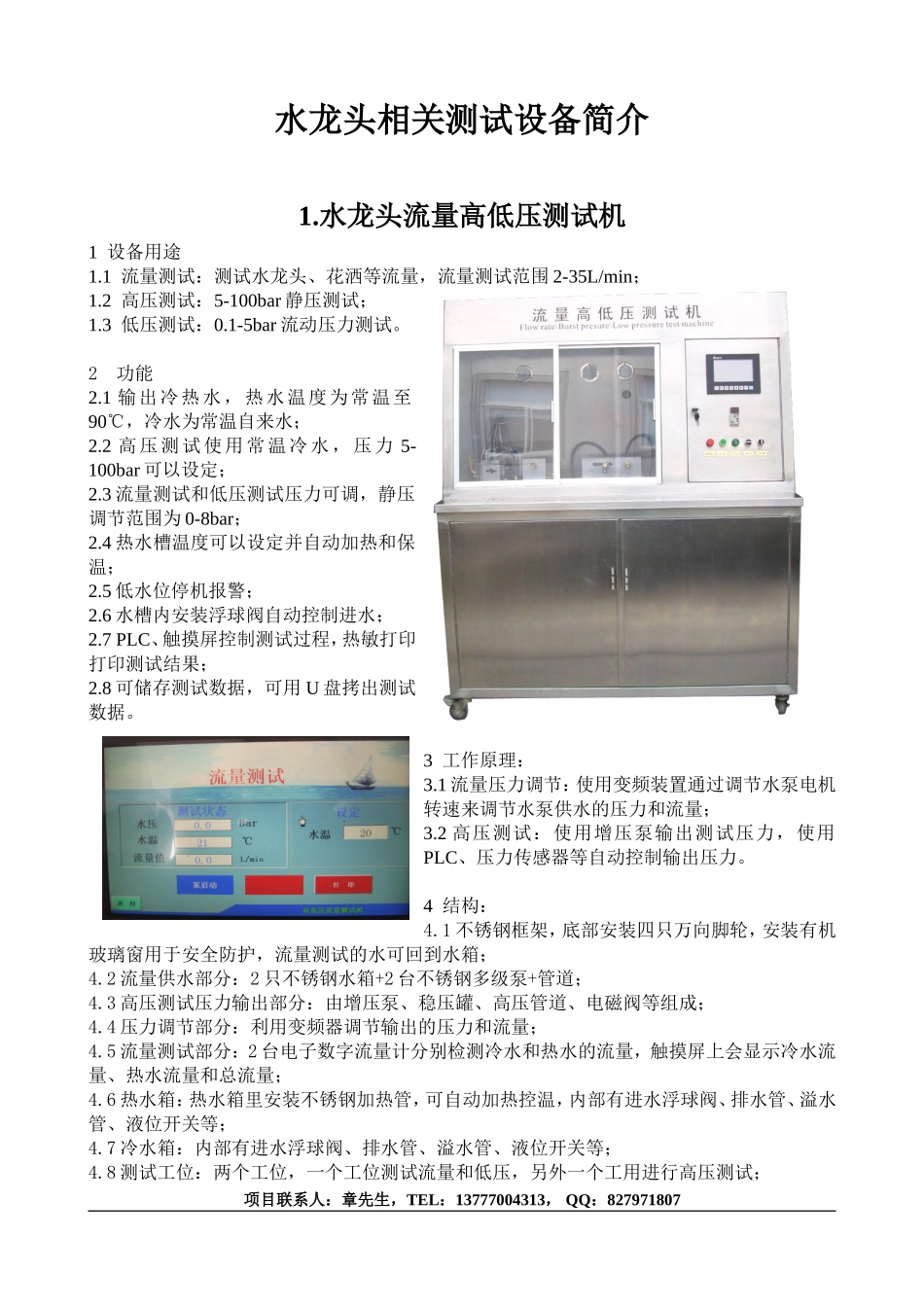

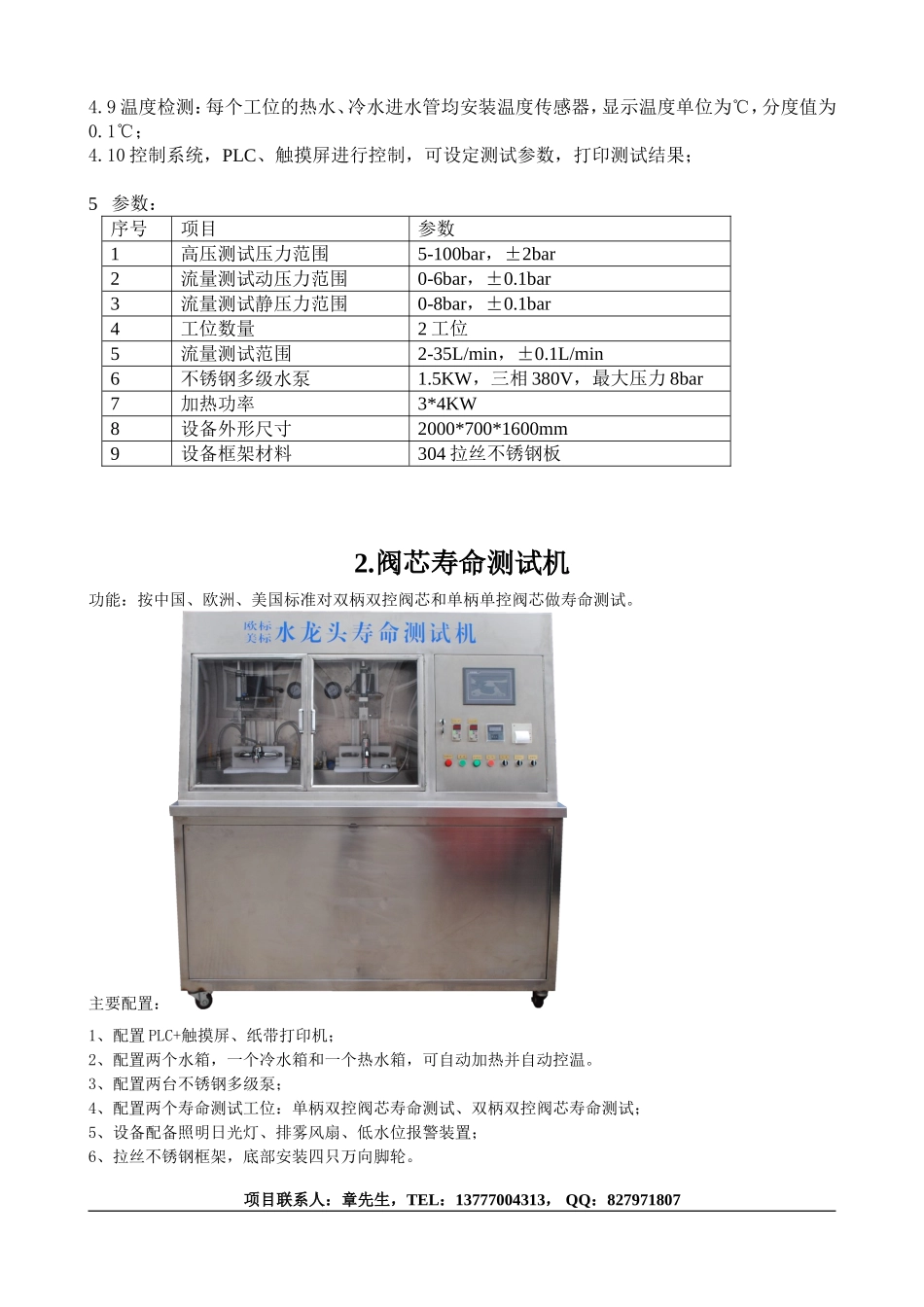

水龙头相关测试设备简介1.水龙头流量高低压测试机1设备用途1.1流量测试：测试水龙头、花洒等流量，流量测试范围2-35L/min；1.2高压测试：5-100bar静压测试；1.3低压测试：0.1-5bar流动压力测试。2功能2.1输出冷热水，热水温度为常温至90℃，冷水为常温自来水；2.2高压测试使用常温冷水，压力5-100bar可以设定；2.3流量测试和低压测试压力可调，静压调节范围为0-8bar；2.4热水槽温度可以设定并自动加热和保温；2.5低水位停机报警；2.6水槽内安装浮球阀自动控制进水；2.7PLC、触摸屏控制测试过程，热敏打印打印测试结果；2.8可储存测试数据，可用U盘拷出测试数据。3工作原理：3.1流量压力调节：使用变频装置通过调节水泵电机转速来调节水泵供水的压力和流量；3.2高压测试：使用增压泵输出测试压力，使用PLC、压力传感器等自动控制输出压力。4结构：4.1不锈钢框架，底部安装四只万向脚轮，安装有机玻璃窗用于安全防护，流量测试的水可回到水箱；4.2流量供水部分：2只不锈钢水箱+2台不锈钢多级泵+管道；4.3高压测试压力输出部分：由增压泵、稳压罐、高压管道、电磁阀等组成；4.4压力调节部分：利用变频器调节输出的压力和流量；4.5流量测试部分：2台电子数字流量计分别检测冷水和热水的流量，触摸屏上会显示冷水流量、热水流量和总流量；4.6热水箱：热水箱里安装不锈钢加热管，可自动加热控温，内部有进水浮球阀、排水管、溢水管、液位开关等；4.7冷水箱：内部有进水浮球阀、排水管、溢水管、液位开关等；4.8测试工位：两个工位，一个工位测试流量和低压，另外一个工用进行高压测试；项目联系人：章先生，TEL：13777004313，QQ：8279718074.9温度检测：每个工位的热水、冷水进水管均安装温度传感器，显示温度单位为℃，分度值为0.1℃；4.10控制系统，PLC、触摸屏进行控制，可设定测试参数，打印测试结果；5参数：序号项目参数1高压测试压力范围5-100bar，±2bar2流量测试动压力范围0-6bar，±0.1bar3流量测试静压力范围0-8bar，±0.1bar4工位数量2工位5流量测试范围2-35L/min，±0.1L/min6不锈钢多级水泵1.5KW，三相380V，最大压力8bar7加热功率3*4KW8设备外形尺寸2000*700*1600mm9设备框架材料304拉丝不锈钢板2.阀芯寿命测试机功能：按中国、欧洲、美国标准对双柄双控阀芯和单柄单控阀芯做寿命测试。主要配置：1、配置PLC+触摸屏、纸带打印机；2、配置两个水箱，一个冷水箱和一个热水箱，可自动加热并自动控温。3、配置两台不锈钢多级泵；4、配置两个寿命测试工位：单柄双控阀芯寿命测试、双柄双控阀芯寿命测试；5、设备配备照明日光灯、排雾风扇、低水位报警装置；6、拉丝不锈钢框架，底部安装四只万向脚轮。项目联系人：章先生，TEL：13777004313，QQ：827971807操作过程：1.测试样品装夹：如下图把测试样品装在夹具上；2.设定好测试的温度，把水温加热或制冷至设定值；3.打开操作面板的门，把两个空气开关都合上，再按“启动”按钮，打开触摸屏；4.按开机页面的右下角的“进入”按钮进入选择画面，选择画面有以下几项：单柄双控阀芯的三角形线路、矩形线路和美国标准线路，双柄双控阀芯测试，参数设定和曲线画面；5.选项中双柄双控阀芯测试项目进入以下画面，在下面的页面中可以设定测试次数，并可显示实际测试次数，完成后可以自动停机。6.打印：按下右下角的“打印”按钮即可打印当时页面中的温度、测试次数等参数。参数：型号双工位单工位材料拉丝不锈钢板拉丝不锈钢板外形尺寸1600×800×1700mm1400×800×1700mm输出热水温度常温至90℃常温至90℃寿命测试压力2-4bar2-4bar电源380V三相四线，15KW380V三相四线，15KW单柄双控阀芯动作线路国标、欧标矩形线路和美标线路国标、欧标矩形线路和美标线路水槽冷水槽和热水槽冷水槽和热水槽不锈钢多级泵一台冷水泵和一台热水泵一台冷水泵和一台热水泵适用标准EN817、EN200、GB18145、ASMEA112.18.1EN817、EN200、GB18145、ASMEA112.18.1电源380V三相四线，2KW380V三相四线，2KW3.多功能水龙头寿命测试机功能：1、厨房龙头寿命测试；2、单柄双控阀芯寿命测试：提供欧标矩形线路和美标线路；3、双柄双控阀芯寿命测试；4、浴缸龙头转换开...
