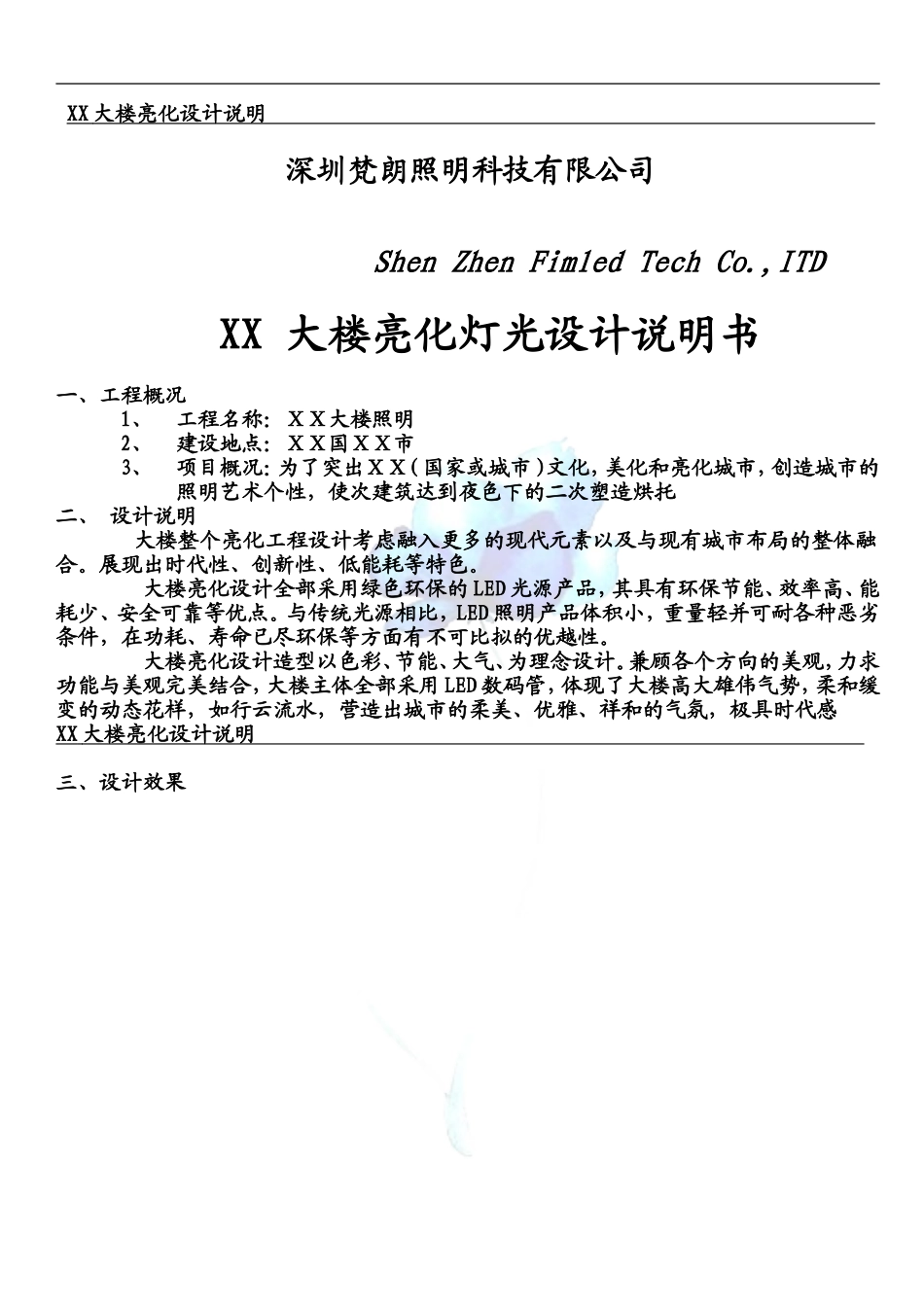

XX大楼亮化设计说明深圳梵朗照明科技有限公司ShenZhenFimledTechCo.,ITDXX大楼亮化灯光设计说明书一、工程概况1、工程名称：ＸＸ大楼照明2、建设地点：ＸＸ国ＸＸ市3、项目概况：为了突出ＸＸ（国家或城市）文化，美化和亮化城市，创造城市的照明艺术个性，使次建筑达到夜色下的二次塑造烘托二、设计说明大楼整个亮化工程设计考虑融入更多的现代元素以及与现有城市布局的整体融合。展现出时代性、创新性、低能耗等特色。大楼亮化设计全部采用绿色环保的LED光源产品，其具有环保节能、效率高、能耗少、安全可靠等优点。与传统光源相比，LED照明产品体积小，重量轻并可耐各种恶劣条件，在功耗、寿命已尽环保等方面有不可比拟的优越性。大楼亮化设计造型以色彩、节能、大气、为理念设计。兼顾各个方向的美观，力求功能与美观完美结合，大楼主体全部采用LED数码管，体现了大楼高大雄伟气势，柔和缓变的动态花样，如行云流水，营造出城市的柔美、优雅、祥和的气氛，极具时代感XX大楼亮化设计说明三、设计效果说明：更多效果请参考设计动画文件XX大楼亮化设计说明四、项目使用灯具及配件列表1.方案一产品名称产品规格产品描述数量单位单价总价1数码管6段D50X37透明管108灯/米8000支2电源DC24V/350W110台3脱机主控YT-SD501台4分控YT-S9503台5两芯公母线L=0.4M170对6三芯母线L=0.2M25条7抱脚D50*37ＰＶＣ16000个2.方案二产品名称产品规格产品描述数量单位单价总价1数码管6段Ｕ50X50透明管108灯/米8000支2电源DC24V/350W110台3脱机主控YT-SD501台4分控YT-S9503台5两芯公母线L=0.4M170对6四芯母线L=0.2M25条7抱脚Ｕ50*50不锈钢16000个XX大楼亮化设计说明3.方案三产品名称产品规格产品描述数量单位单价总价1数码管6段铝槽底SMD505036灯/米全灌封胶8000支2电源DC24V/350W110台3脱机主控YT-SD501台4分控YT-S9503台5两芯公母线L=0.4M170对6四芯母线L=0.2M25条7抱脚不锈钢16000个五、产品特点1.数码管①.LED数码管以发光二极管作为发光单元，颜色有单红，黄，蓝，绿，白，七彩效果。单色，分段全彩管可用大楼，道路，河堤轮廓亮化，LED数码管可均匀排布形成大面积显示区域，可显示图案及文字，并可播放不同格式的视频文件。通过电脑下flash、动画、文字等文件，或使用动画设计软件设计个性化动画，播放各种动感变色的图文效果；②.可放在PCB电路板上按红绿兰顺序呈直线排列，以专用驱动芯片控制，构成变化无穷的色彩和图形。外壳采用阻燃PC塑料制作，强度高，抗冲击，抗老化，防紫外线，防尘，防潮。LED护栏管具有功耗小，无热量，耐冲击，长寿命等优点，配合控制器，即可实现流水，渐变，跳变，追逐等效果。如果应用于大面积工程中，连接电脑同步控制器，还可显示图案，动画视频等效LED数码全彩灯管可以组成一个模拟LED显示屏，模拟显示屏可以提供各种全彩效果及动态显示图像字符，可以采用脱机控制或计算机连接实行同步控制；可以显示各式各样的全彩动态效果。数码管控制花样更改方便，只需将编辑生成的花样格式文件复制进SD卡即可，数码管控制器可以单独控制，也可多台联机控制，数码管安装编排方式任意，适合各种复杂工程需求。数码管、控制器以及电源等以标准公母插头连接，方便快捷，并具有独特的外形设计，全新的户外防水结构规格：D50*37U50*50外壳颜色：透明性能：防雨，防尘，防紫外线，耐压，耐破裂，耐高低温，耐燃，超强抗冲击老化；；工作电压：DC24V；工作功率：10W；工作环境：-35度~+55度。正常寿命：>50,000小时2.控制器①.YT-SD50可做为脱机主控控制器，脱机可带12万点，SD卡存储，外配遥控器，可实现脱机定时播放、播放片段选择、整体亮度调整、白平衡调整、播放速度调整、内置动画测试程序、RGBW四色灯具控制等功能，极大满足了客户在应用及调试中的多种需求②.控制器基本参数表:输入电压AC220V额定功率15W长度23.60CM宽度13.50CM高度4.50CM固定孔间距7.50CM;21.84CMXX大楼亮化设计说明六、安装方法LED数码管安装步骤第一步先将LED护栏灯安装到墙体上在墙体上打孔装膨胀螺钉再装LED护栏灯用自攻螺丝锁住护栏灯之间的距离根据客户的要求而定一般是1CM到3CM之...
