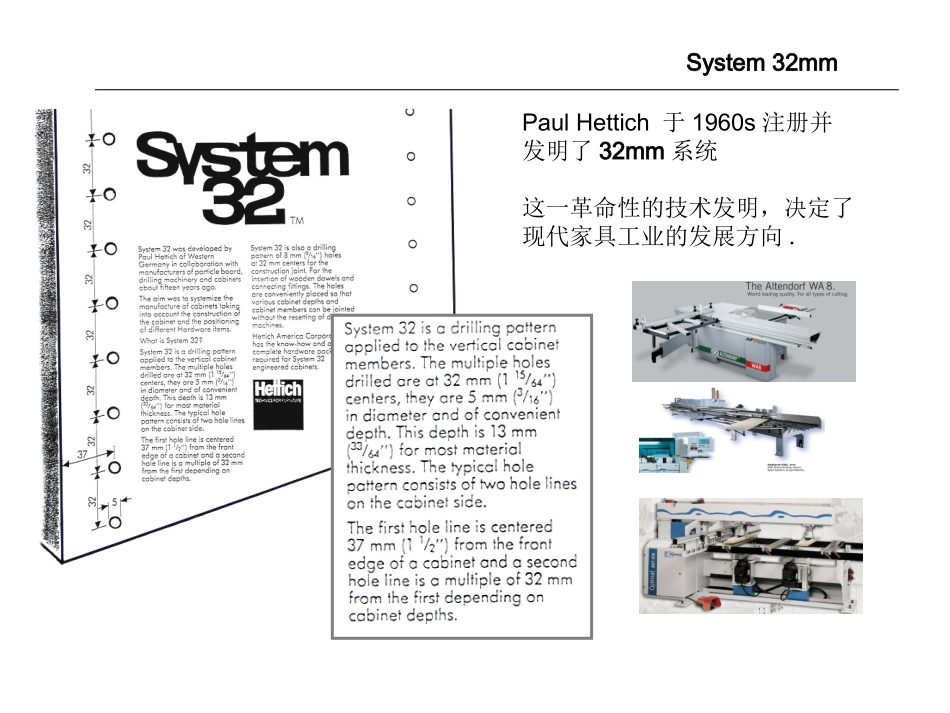

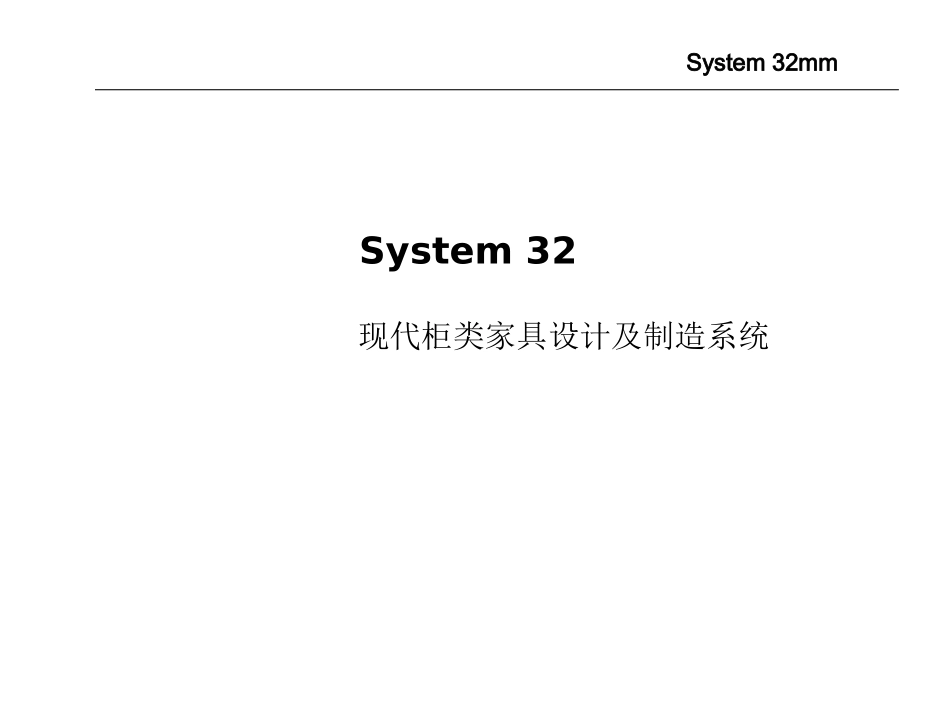

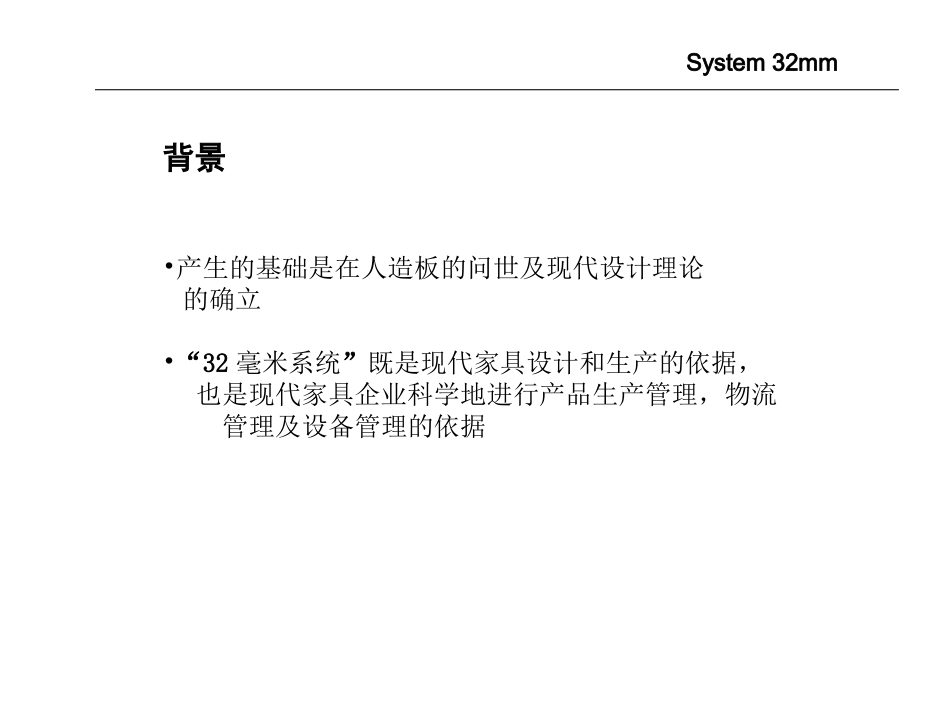

System32mmSystem32现代柜类家具设计及制造系统System32mmPaulHettich于1960s注册并发明了32mm系统这一革命性的技术发明，决定了现代家具工业的发展方向.System32mm背景•产生的基础是在人造板的问世及现代设计理论的确立•“32毫米系统”既是现代家具设计和生产的依据，也是现代家具企业科学地进行产品生产管理，物流管理及设备管理的依据System32mm概念系统孔预钻出的五金安装孔，Φ5x13mm结构孔用于结构连接的孔，Φ5mm,Φ8mmΦ10mm等，具体尺寸及孔深根据实际连接要求而定基准主轴线盖门时，距侧板边缘37mm嵌们时，距侧板边缘37mm+门厚System32mmSystem32mmSystem32mmSystem32mm全盖门半盖门嵌门System32mmSystem32mm铰链门A=门的上边缘至铰链杯座中心距离B=侧板上边缘至连接杆中心的距离，即1/2顶板厚F=门的上边缘高出或低于侧板上边缘的尺寸X=nx32mm铰链位置计算公式举例：当F=0时，A=B+X-16mm如1/2顶板厚度B=16mm，n=3mm,则：A=16/2+3x32-16=89.5mm因此,当F确定时,铰链位置即可确定System32mm设计原则•侧板尺寸确定高度=B+32xmB—柜体顶板或底版厚度，m—自然数，1,2,3…,宽度=37x2+32xnn—自然数，1,2,3…,•对称原则为最大限度实现零件通用性，并减少钻孔次数，提高加工精度从而降低加工成本，侧板孔位的设计应优先考虑对称原则System32mm安装尺寸：System32mm安装尺寸：System32mmSystem32mmSystem32mmSystem32mmSystem32mm
