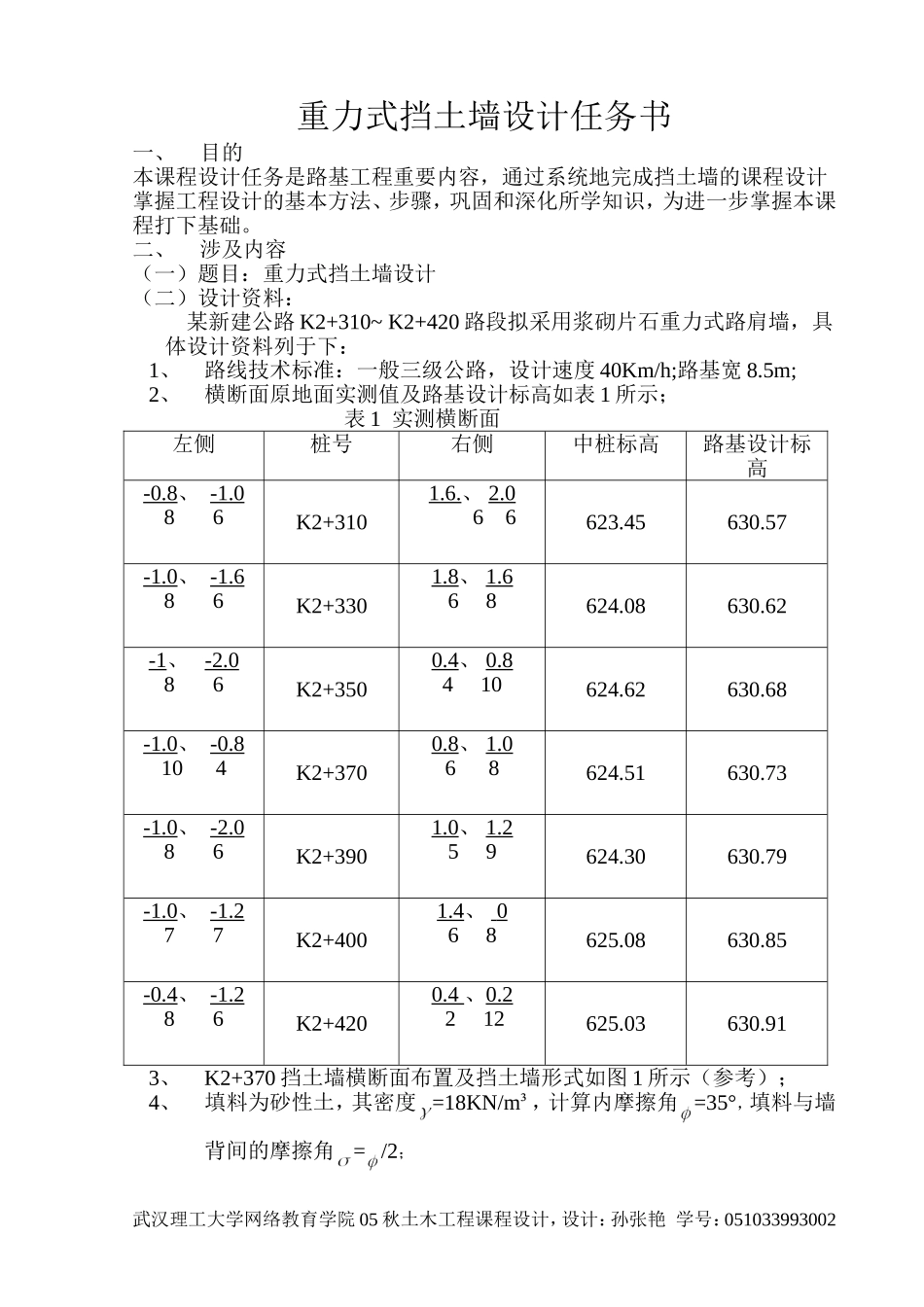

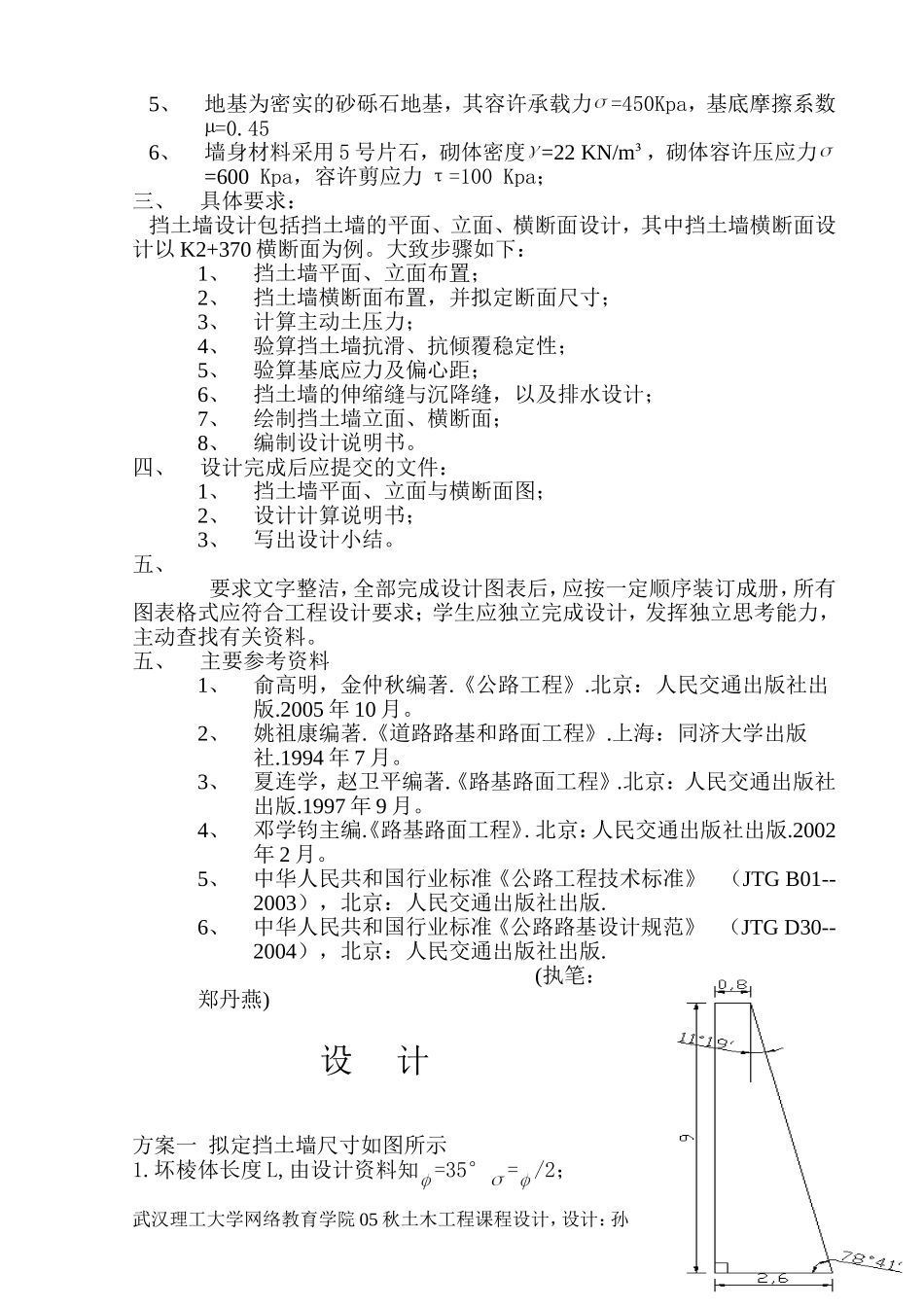

重力式挡土墙设计任务书一、目的本课程设计任务是路基工程重要内容，通过系统地完成挡土墙的课程设计掌握工程设计的基本方法、步骤，巩固和深化所学知识，为进一步掌握本课程打下基础。二、涉及内容（一）题目：重力式挡土墙设计（二）设计资料：某新建公路K2+310~K2+420路段拟采用浆砌片石重力式路肩墙，具体设计资料列于下：1、路线技术标准：一般三级公路，设计速度40Km/h;路基宽8.5m;2、横断面原地面实测值及路基设计标高如表1所示；表1实测横断面左侧桩号右侧中桩标高路基设计标高-0.8、-1.086K2+3101.6.、2.066623.45630.57-1.0、-1.686K2+3301.8、1.668624.08630.62-1、-2.086K2+3500.4、0.8410624.62630.68-1.0、-0.8104K2+3700.8、1.068624.51630.73-1.0、-2.086K2+3901.0、1.259624.30630.79-1.0、-1.277K2+4001.4、068625.08630.85-0.4、-1.286K2+4200.4、0.2212625.03630.913、K2+370挡土墙横断面布置及挡土墙形式如图1所示（参考）；4、填料为砂性土，其密度=18KN/m³，计算内摩擦角=35°，填料与墙背间的摩擦角=/2；武汉理工大学网络教育学院05秋土木工程课程设计，设计：孙张艳学号：0510339930025、地基为密实的砂砾石地基，其容许承载力=450Kpa，基底摩擦系数µ=0.456、墙身材料采用5号片石，砌体密度=22KN/m³，砌体容许压应力=600Kpa，容许剪应力τ=100Kpa；三、具体要求：挡土墙设计包括挡土墙的平面、立面、横断面设计，其中挡土墙横断面设计以K2+370横断面为例。大致步骤如下：1、挡土墙平面、立面布置；2、挡土墙横断面布置，并拟定断面尺寸；3、计算主动土压力；4、验算挡土墙抗滑、抗倾覆稳定性；5、验算基底应力及偏心距；6、挡土墙的伸缩缝与沉降缝，以及排水设计；7、绘制挡土墙立面、横断面；8、编制设计说明书。四、设计完成后应提交的文件：1、挡土墙平面、立面与横断面图；2、设计计算说明书；3、写出设计小结。五、要求文字整洁，全部完成设计图表后，应按一定顺序装订成册，所有图表格式应符合工程设计要求；学生应独立完成设计，发挥独立思考能力，主动查找有关资料。五、主要参考资料1、俞高明，金仲秋编著.《公路工程》.北京：人民交通出版社出版.2005年10月。2、姚祖康编著.《道路路基和路面工程》.上海：同济大学出版社.1994年7月。3、夏连学，赵卫平编著.《路基路面工程》.北京：人民交通出版社出版.1997年9月。4、邓学钧主编.《路基路面工程》.北京：人民交通出版社出版.2002年2月。5、中华人民共和国行业标准《公路工程技术标准》（JTGB01--2003），北京：人民交通出版社出版.6、中华人民共和国行业标准《公路路基设计规范》（JTGD30--2004），北京：人民交通出版社出版.(执笔：郑丹燕)设计方案一拟定挡土墙尺寸如图所示1.坏棱体长度L,由设计资料知=35°=/2；武汉理工大学网络教育学院05秋土木工程课程设计，设计：孙张艳学号：051033993002ε=11.30993247滑动面与水平面的夹角为α，设ω=++ε因为墙顶水平，所以由公式ctgα=-tg(ω)+代入数据后得ctgα=0.028755709即α=88.35287314º，由公式L=H(tgε+ctgα)可计算得L=2.058711381m（因为H=9m）。2.求挡土墙的计算长度B,由设计资料知该路是一般三级公路，计算荷载为汽车—20，挂—100。本设计取挡土墙的分段长度为15m，《公路桥涵通用设计规范》（JTGD60-2004）规定挡土墙的计算长度按公式B=13+Htg30但不超过挡土墙得分段长度，经计算取计算长度B=15m，则破裂面宽度方向上可布置一列车的半轴重，在分段长度方向上只能布置一辆重车，如图所示：∑G=（60+120+120）/2=150KN换算成等代均布土层厚度h=G/BL=0.269857m。3.求主动土压力Ε由公式Ε=H(H+2h)K/2，由课本土质学与土力学P153表7-2查值内插求得K=0.334,则把有关数据带入上式得Ε=258.0874226KN,因为Ε与水平面间的夹角θ=+ε=17.5+11.30993247=28.80993247º,Ε=Εcosθ=226.1421751KN,Ε=Εsinθ=124.3737687KN。4.挡土墙抗滑验算挡土墙自重G=22×（0.8＋2.6）×9/2=336.6KN则抗滑稳定系数K=µ(G+Ε)/Ε代入数据得K=0.91729<1.3,所以该挡土墙稳定性不足，需要重新设计。方案二拟定挡土墙尺寸如图所示1.求破坏棱体长度L,由设计资料...
