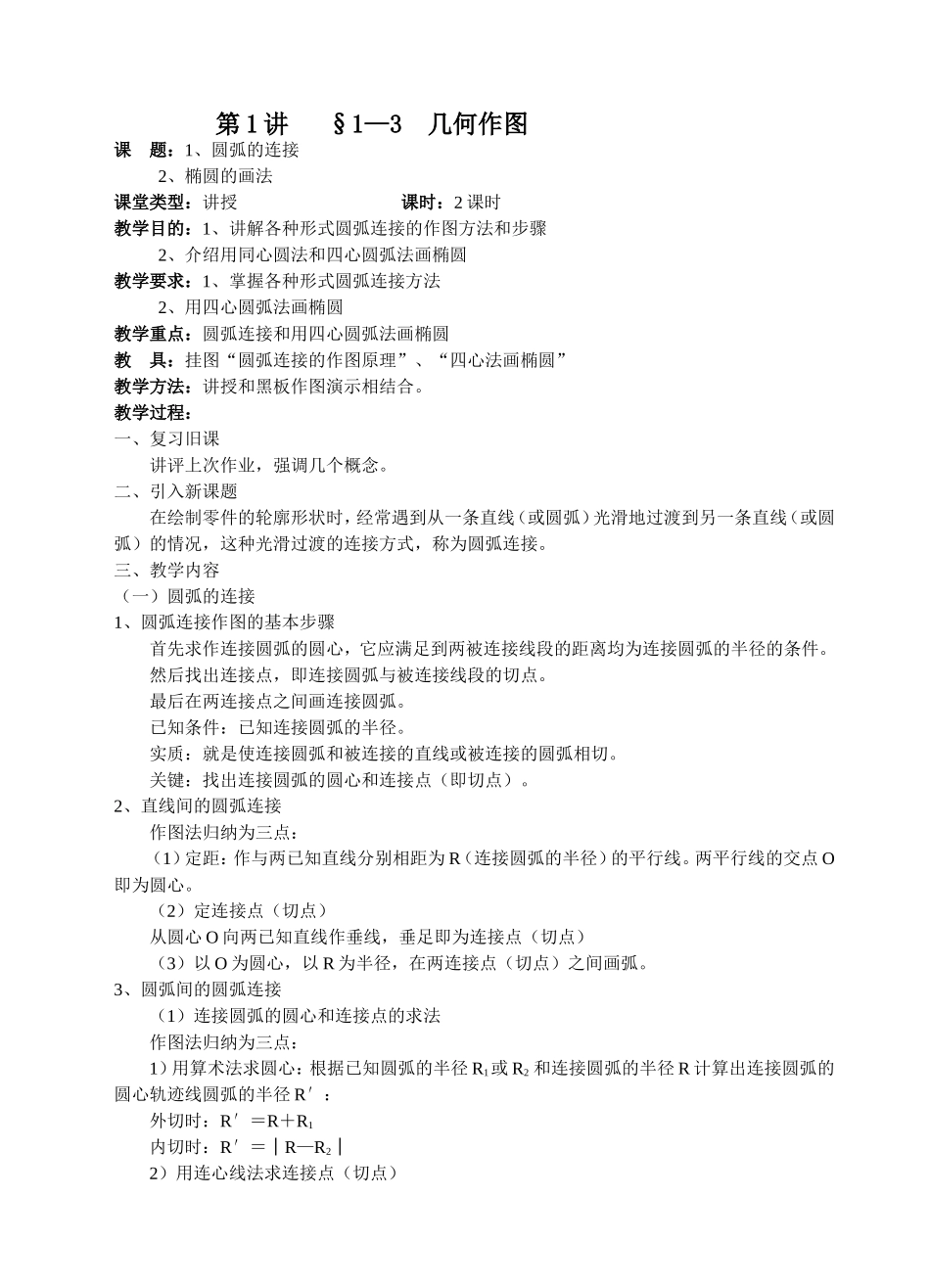

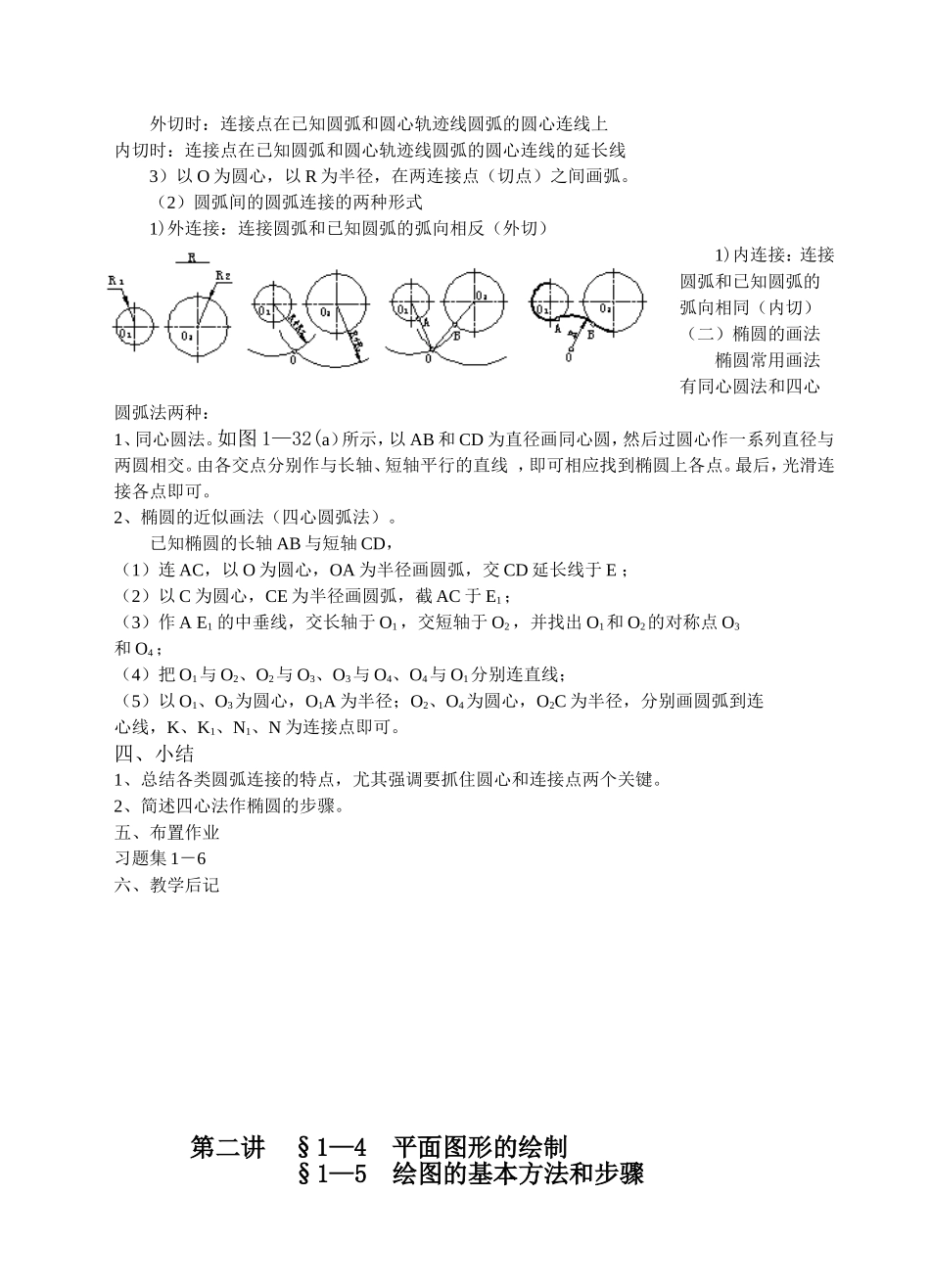

第1讲§1—3几何作图课题：1、圆弧的连接2、椭圆的画法课堂类型：讲授课时：2课时教学目的：1、讲解各种形式圆弧连接的作图方法和步骤2、介绍用同心圆法和四心圆弧法画椭圆教学要求：1、掌握各种形式圆弧连接方法2、用四心圆弧法画椭圆教学重点：圆弧连接和用四心圆弧法画椭圆教具：挂图“圆弧连接的作图原理”、“四心法画椭圆”教学方法：讲授和黑板作图演示相结合。教学过程：一、复习旧课讲评上次作业，强调几个概念。二、引入新课题在绘制零件的轮廓形状时，经常遇到从一条直线（或圆弧）光滑地过渡到另一条直线（或圆弧）的情况，这种光滑过渡的连接方式，称为圆弧连接。三、教学内容（一）圆弧的连接1、圆弧连接作图的基本步骤首先求作连接圆弧的圆心，它应满足到两被连接线段的距离均为连接圆弧的半径的条件。然后找出连接点，即连接圆弧与被连接线段的切点。最后在两连接点之间画连接圆弧。已知条件：已知连接圆弧的半径。实质：就是使连接圆弧和被连接的直线或被连接的圆弧相切。关键：找出连接圆弧的圆心和连接点（即切点）。2、直线间的圆弧连接作图法归纳为三点：（1）定距：作与两已知直线分别相距为R（连接圆弧的半径）的平行线。两平行线的交点O即为圆心。（2）定连接点（切点）从圆心O向两已知直线作垂线，垂足即为连接点（切点）（3）以O为圆心，以R为半径，在两连接点（切点）之间画弧。3、圆弧间的圆弧连接（1）连接圆弧的圆心和连接点的求法作图法归纳为三点：1）用算术法求圆心：根据已知圆弧的半径R1或R2和连接圆弧的半径R计算出连接圆弧的圆心轨迹线圆弧的半径R′：外切时：R′＝R＋R1内切时：R′＝│R—R2│2）用连心线法求连接点（切点）外切时：连接点在已知圆弧和圆心轨迹线圆弧的圆心连线上内切时：连接点在已知圆弧和圆心轨迹线圆弧的圆心连线的延长线3）以O为圆心，以R为半径，在两连接点（切点）之间画弧。（2）圆弧间的圆弧连接的两种形式1)外连接：连接圆弧和已知圆弧的弧向相反（外切）1)内连接：连接圆弧和已知圆弧的弧向相同（内切）（二）椭圆的画法椭圆常用画法有同心圆法和四心圆弧法两种：1、同心圆法。如图1—32(a）所示，以AB和CD为直径画同心圆，然后过圆心作一系列直径与两圆相交。由各交点分别作与长轴、短轴平行的直线，即可相应找到椭圆上各点。最后，光滑连接各点即可。2、椭圆的近似画法（四心圆弧法）。已知椭圆的长轴AB与短轴CD，（1）连AC，以O为圆心，OA为半径画圆弧，交CD延长线于E；（2）以C为圆心，CE为半径画圆弧，截AC于E1；（3）作AE1的中垂线，交长轴于O1，交短轴于O2，并找出O1和O2的对称点O3和O4；（4）把O1与O2、O2与O3、O3与O4、O4与O1分别连直线；（5）以O1、O3为圆心，O1A为半径；O2、O4为圆心，O2C为半径，分别画圆弧到连心线，K、K1、N1、N为连接点即可。四、小结1、总结各类圆弧连接的特点，尤其强调要抓住圆心和连接点两个关键。2、简述四心法作椭圆的步骤。五、布置作业习题集1－6六、教学后记第二讲§1—4平面图形的绘制§1—5绘图的基本方法和步骤课题：1、平面图形的绘制2、绘图的基本方法和步骤课堂类型：讲授教学目的：1、讲解平面图形的尺寸分析、线段分析和平面图形的作图步骤。2、讲解仪器绘图和徒手绘图的基本方法。教学要求：会画中等难度的平面图形。教学重点：平面图形的尺寸分析教学难点：平面图形尺寸基准的判断和选择教具：模型“手柄”教学方法：讲课中要抓住尺寸分析这个核心，教会学生具有对平面图形分析尺寸基准和识读定位尺寸的能力。基准与定位尺寸紧紧相连，二定位尺寸又是画出第二基准线、第三基准线……的依据，在讲解时不可忽视。教学过程：一、复习旧课结合作业中的问题，纠正错误，强调圆弧连接中几个需要注意的地方。二、引入新课题平面图形是由直线和曲线按照一定的几何关系绘制而成的，这些线段又必须根据给定的尺寸关系画出，所以就必须对图形中标注的尺寸进行分析。三、教学内容（一）平面图形的尺寸分析1、定形尺寸定形尺寸是指确定平面图形上几何元素形状大小的尺寸，如图1—33所示中的φ12、R13、R26、R7、R8、48和10。一般情况下确定几何图形所需定形尺寸的个数是一...
