32.1-投影-VIP免费

32.1-投影-_第1页
1/19
32.1-投影-_第2页
2/19
32.1-投影-_第3页
3/19

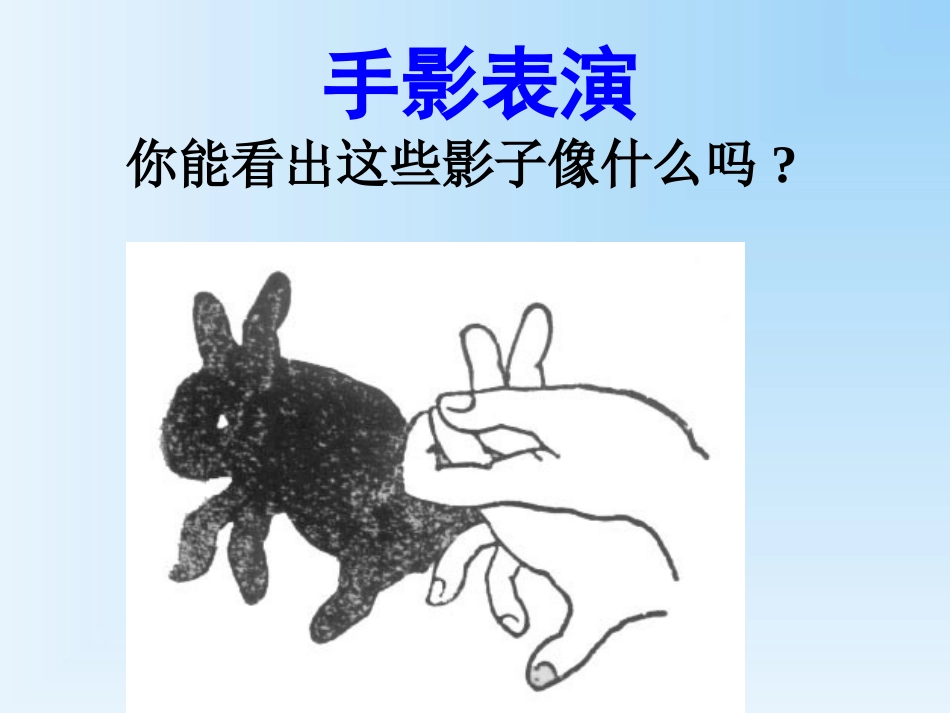

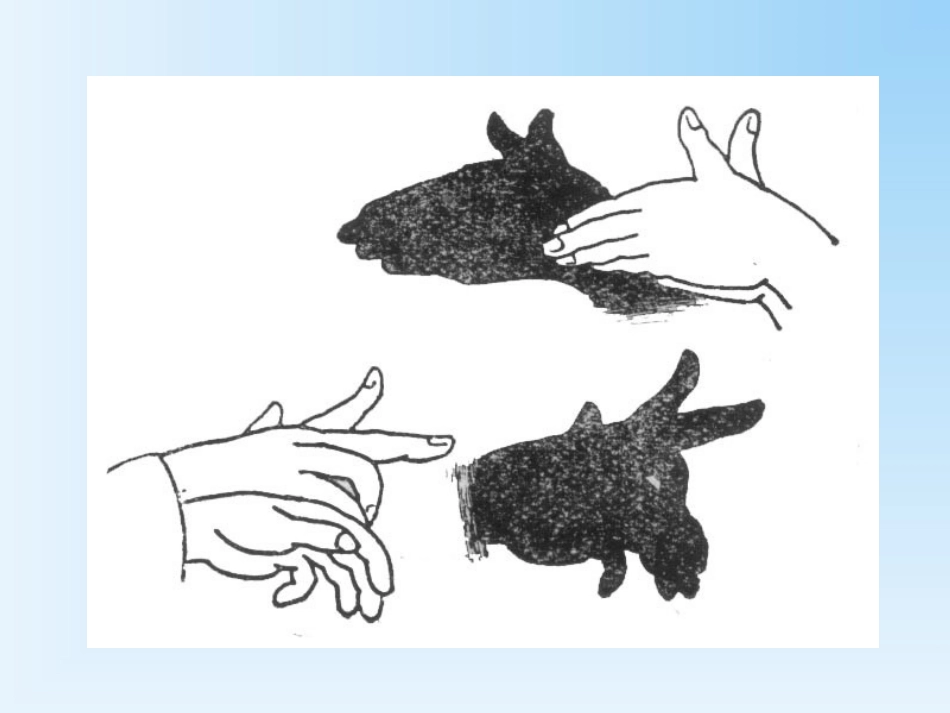

32.1投影手影表演你能看出这些影子像什么吗?蜡烛、白炽灯的光线可以看成从一点发出的,像这样的光线照射在物体上所形成的投影,叫做中心投影(centralprojection)中心投影概念:1.当投影面和物体的摆放位置不变时,光源距物体的远近与物体投影的大小有什么关系?2.当投影面和光源的位置不变时,物体的摆放位置与它的投影形状有什么关系?大家谈谈日晷是我国古代利用日影测定时刻的仪器,它由“晷面”与“晷针”组成,当太阳光照在日晷上时,晷针的影子就会投向晷面,随着时间的推移,晷针的影子在晷面上慢慢移动,聪明的古人以此来显示时刻.如图,用一束平行光线竖直照射水平放置的三角尺上,三角尺在水平面上的投影是平行投影。光线是竖直照射在水平面上的平行投影又叫做正投影。如图,正方体正面(R面)在V面上的正投影ABCD2.Q面的正投影是什么图形?与Q面相对的面的正投影是什么图形?1.R面的正投影是什么图形?与R面相对的面的在正投影是什么图形?3.正方体棱AB和棱AE的正投影分别是什么图形?正方体的顶点A和顶点E的正投影分别是什么图形?正方形,正方形线段、线段线段、点;2.点、线段和多边形的正投影可能分别是什么图形?1.一个物体的正投影是立体图形还是平面图形?点:点;线段:点、线段多边形:多边形、线段平面图形;如图,小明站在路灯下,以路灯为点光源练习:请画出小明的中心投影。下图是一棵大树在阳光下的投影,请画出另一棵树的投影(用线段表示)。正投影平行投影平行投影的画法及应用投影中心投影
