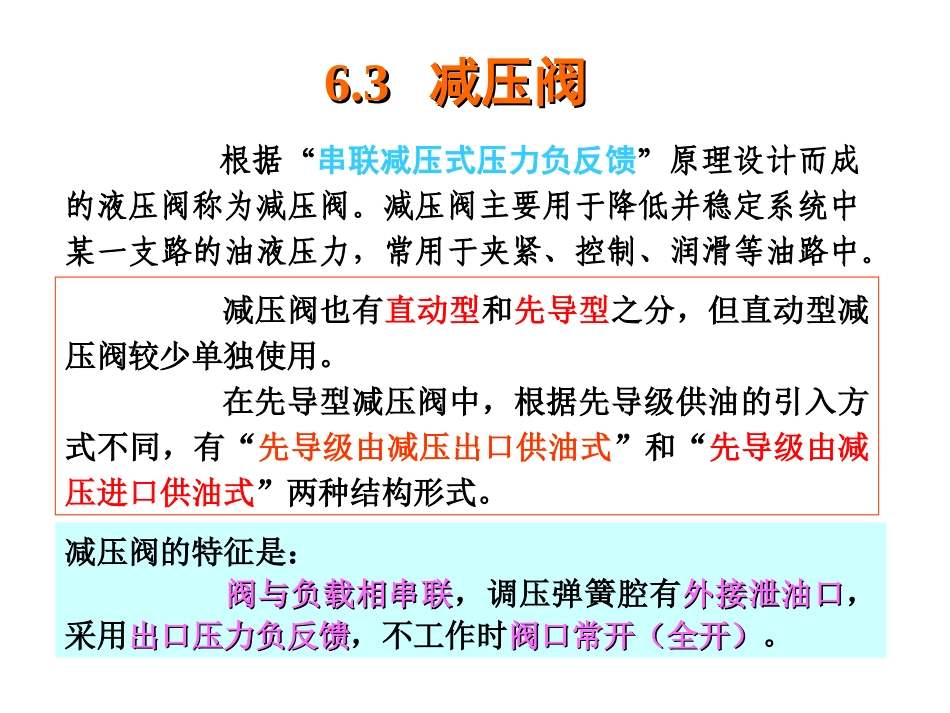

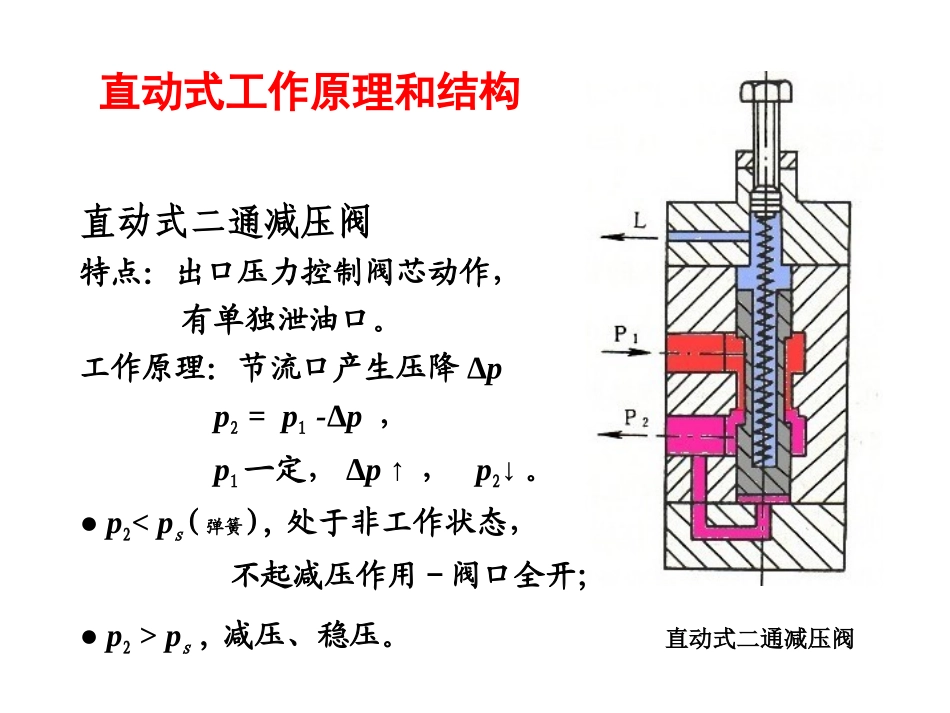

6.36.3减压阀减压阀根据“串联减压式压力负反馈”原理设计而成的液压阀称为减压阀。减压阀主要用于降低并稳定系统中某一支路的油液压力,常用于夹紧、控制、润滑等油路中。减压阀也有直动型和先导型之分,但直动型减压阀较少单独使用。在先导型减压阀中,根据先导级供油的引入方式不同,有“先导级由减压出口供油式”和“先导级由减压进口供油式”两种结构形式。减压阀的特征是:阀与负载相串联阀与负载相串联,调压弹簧腔有外接泄油口外接泄油口,采用出口压力负反馈出口压力负反馈,不工作时阀口常开(全开)阀口常开(全开)。直动式二通减压阀特点:出口压力控制阀芯动作,有单独泄油口。工作原理:节流口产生压降Δpp2=p1-Δp,p1一定,Δp↑,p2↓。●p2

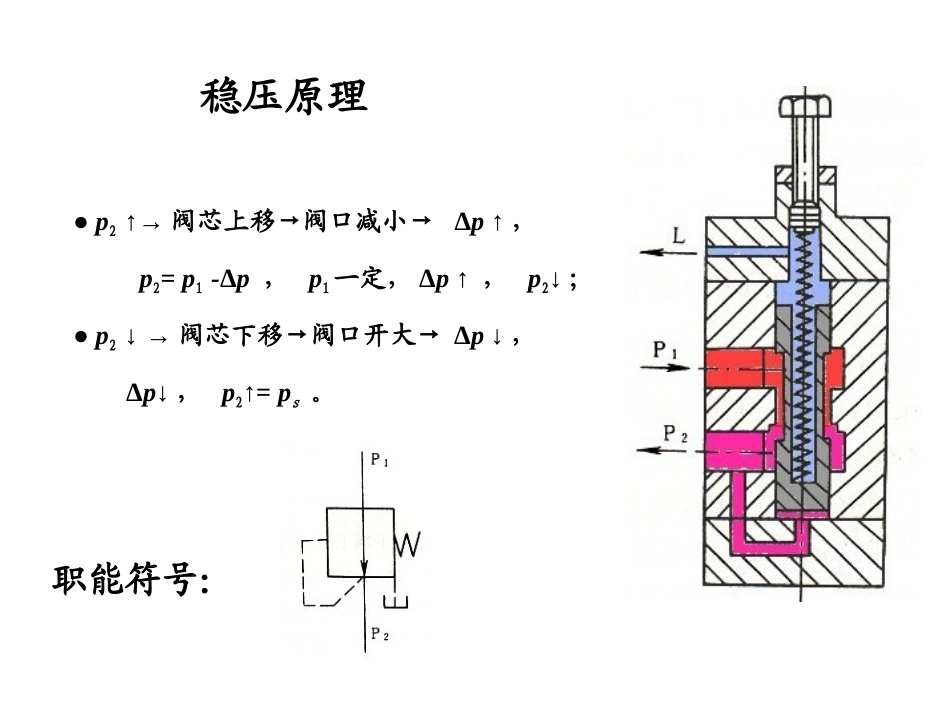

ps,减压、稳压。直动式工作原理和结构直动式二通减压阀稳压原理●p2↑→阀芯上移→阀口减小→Δp↑,p2=p1-Δp,p1一定,Δp↑,p2↓;●p2↓→阀芯下移→阀口开大→Δp↓,Δp↓,p2↑=ps。职能符号:泄油口L(在侧面,图中看不见)泄油口L出油口P2出油口P2进油口P1进油口P1图6.16先导级由减压出口供油的先导式减压阀6.3.1先导级由减压出口供油的减压阀主级测压面主级指令半桥式先导控制部分AKyAxKAyyKAxKpssss///)(/00002主阀比较003203)()(xKxxKApKyApKyApFsss导阀比较假设:主阀弹簧软,K≈0先导型减压阀与符号的对应关系减压阀符号阀口阀口测压孔测压面测压面代表液压先导控制泄油口L出油口P2进油口P1主阀芯先导级可变节流口主阀口导阀芯先导级固定节流孔6.3.2先导级由减压进口供油的减压阀8优点:先导级供油压力高-则先导输出压力(主阀芯上腔压力)p3也高,则主阀芯上弹簧刚度可不大,主级的控制精度较高。缺点:减压阀进口压力未经稳定,波动大,不利于先导级的控制。措施:先导级进口处加“恒流器”代替原固定节流孔。图6.18先导式减压阀原理图主级测压面主级指令ApApF23主ssApFF3指先导级恒流器Qqp恒定所以固定节流孔液阻恒定弹簧力QpQApqqqp恒定所以固定节流孔液阻恒定弹簧力QpQApqq由于减压阀进口压力p1波动较大,会引起导阀流量Q波动,进而使主阀指令压力p3波动。先导级采用恒流器后,Q基本不波动,因此先导级输出压力p3能够稳定。Qqp作为流量传感器作为流量调节器先导级恒流器主阀减压口导阀导阀如果阀的出口压力出现冲击,主阀芯上的单向阀4将迅速开启卸压,使阀的出口压力很快降低;出口压力恢复到调定值后,单向阀重新关闭。
