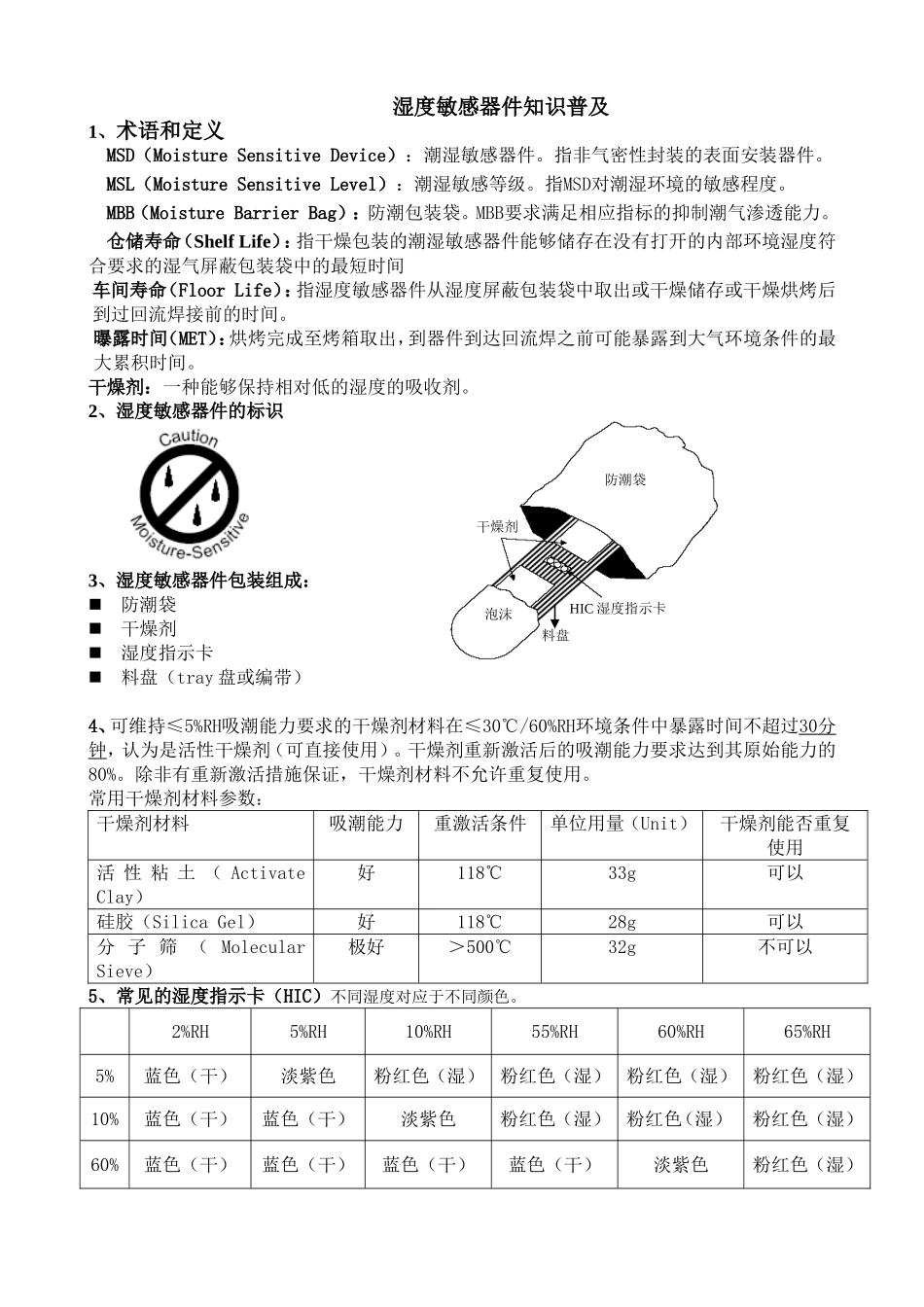

湿度敏感器件知识普及1、术语和定义MSD（MoistureSensitiveDevice）：潮湿敏感器件。指非气密性封装的表面安装器件。MSL（MoistureSensitiveLevel）：潮湿敏感等级。指MSD对潮湿环境的敏感程度。MBB（MoistureBarrierBag）：防潮包装袋。MBB要求满足相应指标的抑制潮气渗透能力。仓储寿命（ShelfLife）：指干燥包装的潮湿敏感器件能够储存在没有打开的内部环境湿度符合要求的湿气屏蔽包装袋中的最短时间车间寿命（FloorLife）：指湿度敏感器件从湿度屏蔽包装袋中取出或干燥储存或干燥烘烤后到过回流焊接前的时间。曝露时间（MET）：烘烤完成至烤箱取出，到器件到达回流焊之前可能暴露到大气环境条件的最大累积时间。干燥剂：一种能够保持相对低的湿度的吸收剂。2、湿度敏感器件的标识3、湿度敏感器件包装组成：防潮袋干燥剂湿度指示卡料盘（tray盘或编带）4、可维持≤5%RH吸潮能力要求的干燥剂材料在≤30℃/60%RH环境条件中暴露时间不超过30分钟，认为是活性干燥剂（可直接使用）。干燥剂重新激活后的吸潮能力要求达到其原始能力的80%。除非有重新激活措施保证，干燥剂材料不允许重复使用。常用干燥剂材料参数：干燥剂材料吸潮能力重激活条件单位用量（Unit）干燥剂能否重复使用活性粘土（ActivateClay）好118℃33g可以硅胶（SilicaGel）好118℃28g可以分子筛（MolecularSieve）极好＞500℃32g不可以5、常见的湿度指示卡（HIC）不同湿度对应于不同颜色。2%RH5%RH10%RH55%RH60%RH65%RH5%蓝色（干）淡紫色粉红色（湿）粉红色（湿）粉红色（湿）粉红色（湿）10%蓝色（干）蓝色（干）淡紫色粉红色（湿）粉红色（湿）粉红色（湿）60%蓝色（干）蓝色（干）蓝色（干）蓝色（干）淡紫色粉红色（湿）防潮袋干燥剂HIC湿度指示卡泡沫料盘注：以上为BLUE(蓝色)-DRY（干燥）PINK（粉红色）-WET（潮湿）另有部分湿敏卡为BROWM(棕色)-DRY（干燥）BLUE/AZURE（蓝色）-WET（潮湿）对于使用的哪种湿度指示卡可根据指示卡上标注判定，如下指示卡标识：显示值应小于20%（棕色），如>30%(蓝色)表示IC已吸湿气。6、湿度敏感级别警示标签湿度敏感级别警示标签释义A：湿度敏感级别Level，如果为空请参考邻近条码标签。B：密封包装存储寿命：12个月。存储环境要求：温度小于40℃，相对湿度小于90％RH。C：规定器件回流的峰值温度，如果为空请参考邻近的条码标签。D：规定拆封后器件a在温度小于30℃，相对湿度小于60％RH的工厂条件下完成回流焊接或高温处理的过程的时间。如果为空请参考邻近条码标签。b或者必须存储在相对湿度小于10％RH的条件下。E：规定器件在贴装前必须进行烘焙的条件a在温度为23±5℃的情况下读得湿度指示卡HIC显示的相对湿度大于10％RH。b拆封后器件未按3a或3b的要求进行处理。F：规定如果器件需要烘焙，那么烘焙条件可以是在125±5℃下持续烘焙48小时。G：注：如果盛放器件的容器不能经受上述烘焙条件，那么请参考《IPC/JEDECJ-STD-033A处理、封装、运输及湿度/回流灵敏性表面安装装置的使用》中的烘焙程序规定。BCDEFGH湿度敏感级别警示标签。邻近条码标签。真空防潮袋。①②③AH：器件密封日期，如果为空请参考邻近条码标签。邻近条码标签释义以上物料经过1次烘干后密封，8月5日8:00张三在温度27℃湿度55%RH环境下开封，填写《湿度敏感器件控制卡》日期8月5日姓名张三规格型号MSM-6000批号FN7095.1开封时间8:00数量1000截止有效期8月12日8:00烘干次数1备注7、潮湿敏感器件分级要求潮湿敏感等级（MSL）车间寿命要求（FloorLife）时间环境条件1无限制≤30℃/85%RH21年≤30℃/60%RH2a4周≤30℃/60%RH3168小时（7天）≤30℃/60%RH472小时（3天）≤30℃/60%RH548小时（2天）≤30℃/60%RH5a24小时（1天）≤30℃/60%RH6使用前必须进行烘烤，并在警告标签规定的时间内焊接完毕。≤30℃/60%RH8、MSD包装拆封后的一般要求在≤30℃/60%RH环境条件下存放，但公司存储条件可能不满足上述要求。因此，根据公司生产环境的实际情况，参考J-STD-033B标准，定义MSD车间寿命的降额要求：QUALCOMMGLOBALTrading，Inc(1P)ItemID:CD90-V3050-3ATR(D)DateCode:0625ASSEMBLEDIN:Korea,RepublicofMSLEV...
