给水回热循环VIP免费

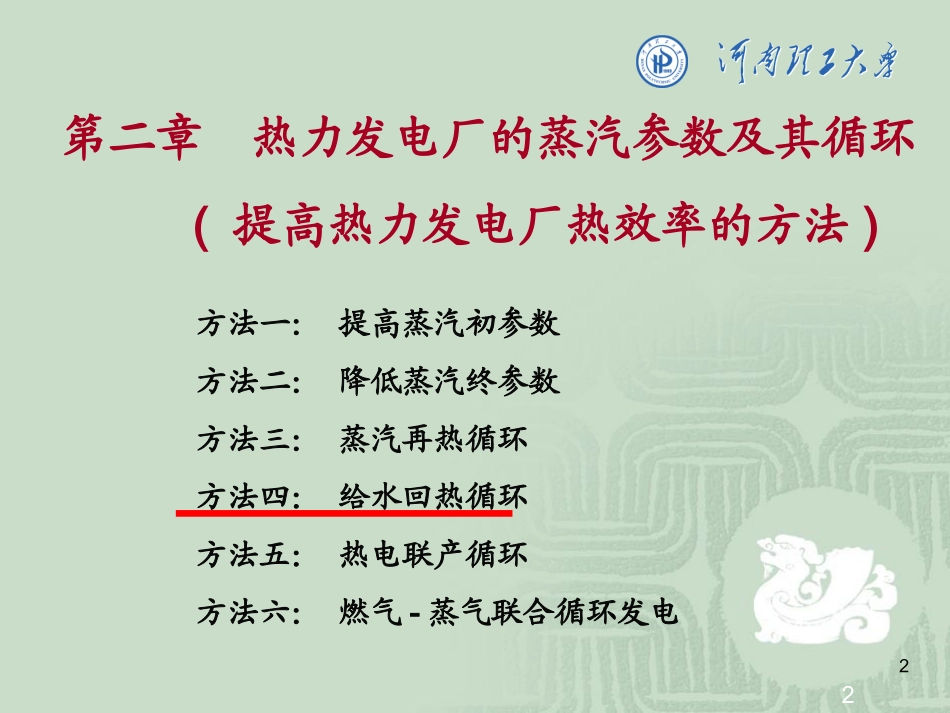

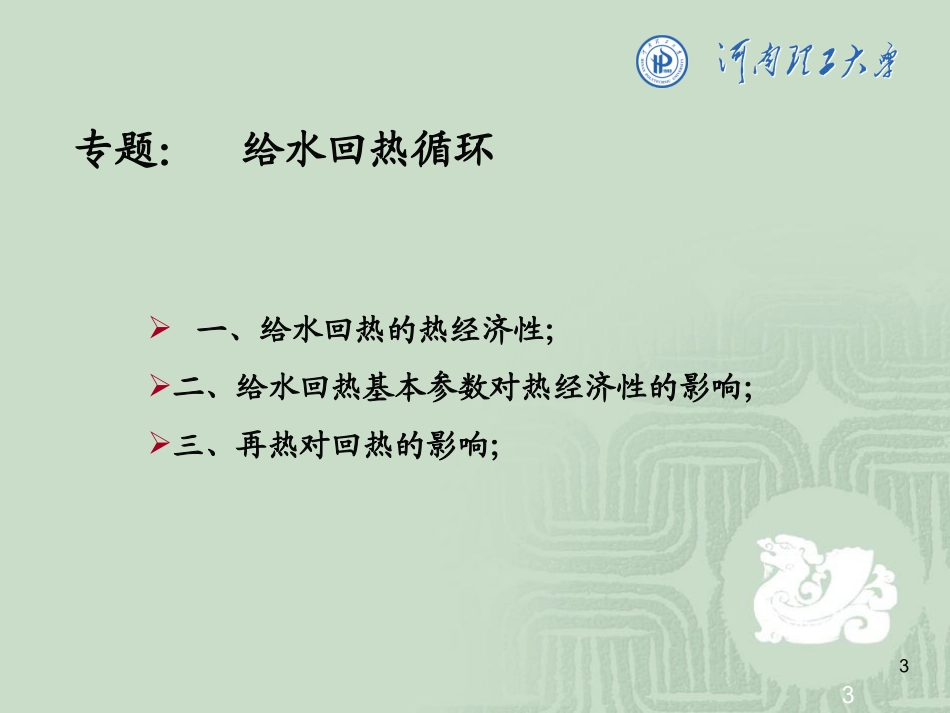

1河南理工大学机械与动力工程学院热力发电厂主讲:盛伟E-mail:weisean@163.com24/12/2510:0222第二章热力发电厂的蒸汽参数及其循环(提高热力发电厂热效率的方法)方法一：提高蒸汽初参数方法二：降低蒸汽终参数方法三：蒸汽再热循环方法四：给水回热循环方法五：热电联产循环方法六：燃气-蒸气联合循环发电33专题：给水回热循环一、给水回热的热经济性；二、给水回热基本参数对热经济性的影响；三、再热对回热的影响；44一、给水回热的热经济性火力发电厂热效率低的主要原因是由于锅炉内存在大的换热温差;有没有一种措施,可以减小这种温差,从而可以提高整个循环的热经济性?回热循环55一、给水回热的热经济性1、采用回热提高;2、采用回热导致作功能力损失；i66一、给水回热的热经济性1、采用回热提高i为便于分析,以循环初终参数相同的朗肯循环和单级回热循环为例,予以分析,进而推广到有再热的多级回热循环.为简化分析,均采用混合式回热加热器,并忽略抽汽压损和该加热器的散热损失.77一、给水回热的热经济性1、采用回热提高;i8899一、给水回热的热经济性2、采用回热导致作功能力损失回热器存在着有温差的换热;必然存在作功能力的损失;随着回热器级数的增加,作功能力损失减小;当Z=∞时,作功能力损失趋于零;101024/12/2510:02假设:端差为零;不计散热损失;11111414结论:采用回热可以提高热经济性;采用回热仍然存在作功能力损失,但是,当采用的回热级数增加时,作功能力损失可以减少;采用回热后,汽轮机的汽耗、汽耗率相应增大；抽汽压力愈高，抽汽作功不足愈高，因此，应尽量采用低压抽汽，以提高热经济性；1515二、给水回热基本参数对热经济性的影响影响回热的三个基本参数：1、回热加热器焓值的分配τ；2、相应最佳给水温度t；3、回热级数z；1616混合式加热器抽汽系统的表达式c以两级回热加热器，1、2号加热器热平衡式为例。17171818191924/12/2510:0220201、回热加热器焓值的分配τ目前存在有几种回热分配方法：1、循环函数分配法；2、焓降分配法；3、平均分配法；4、等焓降分配法；2121以下对几种回热分配方法进行推导。222223232424252526262727对上述结果进一步简化，忽略一些次要因素，可以得到几种不同的回热分配方法2828焓降分配法：将每一级加热器内水的焓升，取为前一级至本级的蒸汽在汽轮机中的焓降。也称为“雷日金法”具体分配方法为：2929平均分配法：将每一级加热器内水的焓升，取为相等来分配的具体分配方法为：3030等焓降分配法：将每一级加热器内水的焓升，取为汽轮机的各级焓降具体分配方法为：31313232给水温度的提高，对的影响是双重的：因此存在着对应的最佳给水温度（或）。fwtifwoptOPP1原因：有利一面，提高，锅炉方面平均换热温差减小，损减小；不利一面，加热器内平均换热温差增加，损增加，同时，提高，意味着增加到，回热抽汽做功不足增加。fwt1P'1Pfwt2、最佳给水温度opfwt3333不仅与级数有关系，且与最佳回热分配有关，实际上，如果级数z与最佳回热分配一定，也一定。以焓降分配为例：KJ/kgfwoptfwopt)(0'1'zczwcfwophhhhhh以上得到的是理论值，但实际中，从技术经济学综合考虑，省煤器造价比加热器低，实际中的
