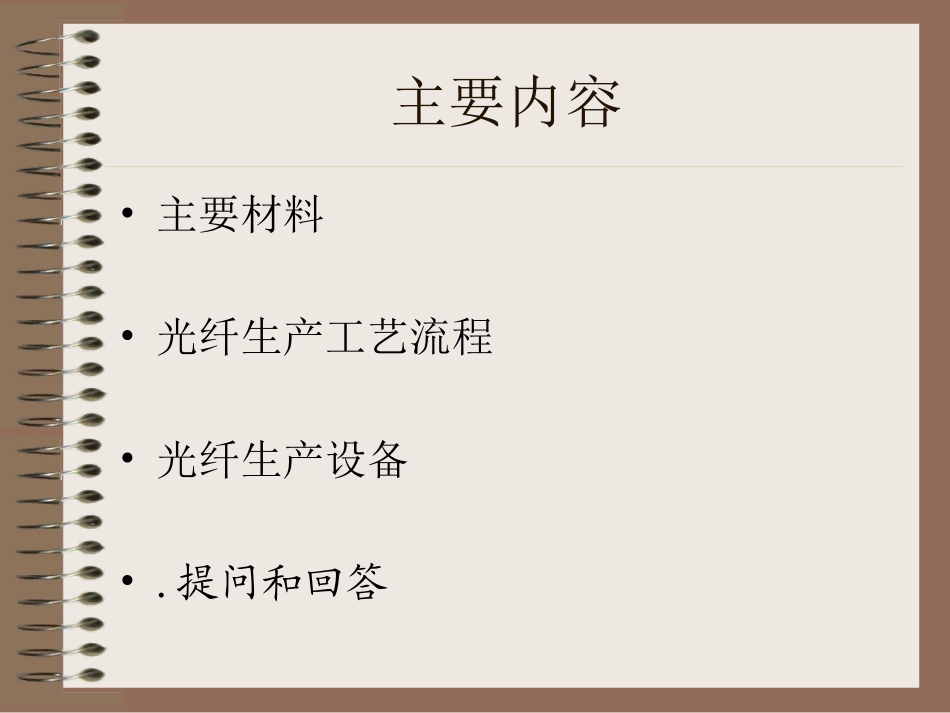

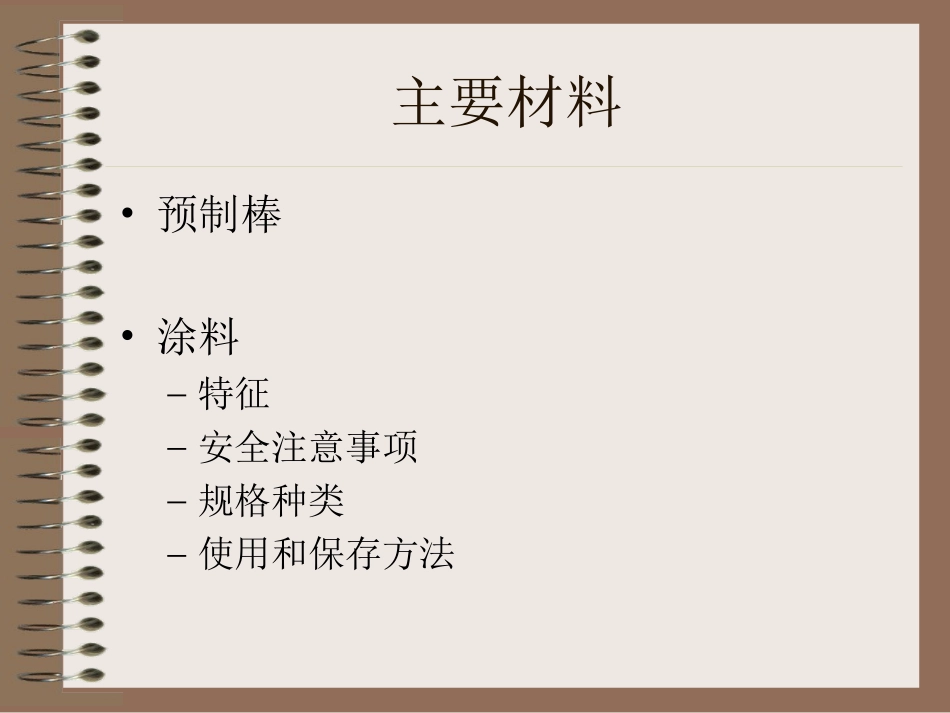

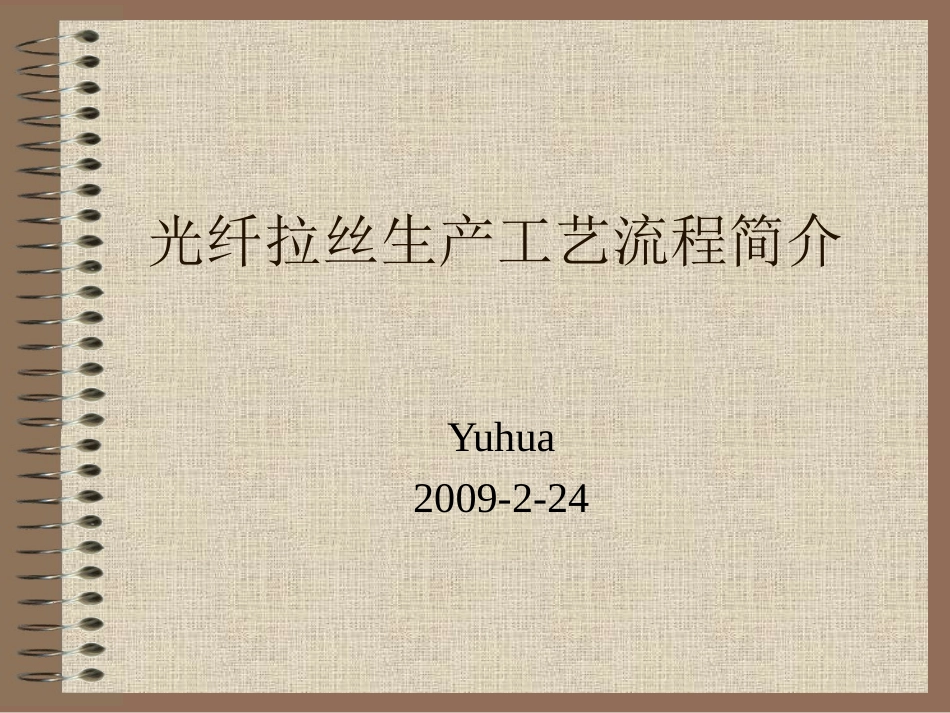

光纤拉丝生产工艺流程简介Yuhua2009-2-24主要内容•主要材料•光纤生产工艺流程•光纤生产设备•.提问和回答主要材料•预制棒•涂料–特征–安全注意事项–规格种类–使用和保存方法涂料•主要成分：聚丙烯酸酯，各种添加剂•使用固化方式：–紫外固化涂料特征•粘稠，均匀，透明的液体•紫外固化•与氧原子结合，阻止成链•高温可燃•较高温度时，有一定的挥发性涂料使用安全注意事项•有刺激性，注意保护皮肤和眼睛。–如果渐入眼睛，立即用大量清水冲起，必要时医院就医–皮肤：使用酒精擦拭，用肥皂清洗•可以燃烧，注意防火安全涂料使用和保存•预热，使均匀化•保存过程防紫外•运输和倾倒过程中减少摇晃，减少气泡主要生产设备和工艺•预制棒准备-夹棒•送棒系统•拉丝炉•冷却•涂覆工艺•UV固化•收线•筛选--复绕工艺送棒机构•夹具•送棒机构操作界面对中装置拉丝炉结构•上法兰•炉顶盖•炉体–发热元件，保温材料，电极•底盖•延伸管•温度控制系统•电源高纯石墨材料•耐高温•高纯度–避免污染•易氧化拉丝炉的主要参数•水、电、气•影响光纤性能的参数炉温---输入功率,保温、冷却水炉温T----张力FT1/F∝•Ar气流稳定性Ar气流---直径波动光棒--光纤转变过程•1.融化过程分为颈缩区和下拉区•2.热区是炉内温度均一和最热的部分•3.转变过程决定影响光纤性能：1）损耗2）几何尺寸（如直径）均一性3）强度可拉光纤的长度和送棒速度由预制棒和光纤体积一致，可得–π（D/2）2*L=π（d/2）2*ll=(D/d)2*L–π（D/2）2*V*t=π（d/2）2*v*tV=(d/D)2*v–D---光棒直径,L---光棒长度,V---光棒送棒速度d--光纤直径，l–可拉光纤长度v---拉丝速度t---时间冷却工艺自然冷却•i.塔高---拉丝速度•ii.100级的洁净送风He气冷却•i.He冷管•ii.He气流量涂敷系统•wet-on–wet/wet-on-dry•系统结构和组件•涂敷参数--温度，压力•参数–光纤涂敷直径–涂敷同心度涂敷系统结构和组件•大料罐•过滤器•小料罐•涂敷杯（台）•模具•水浴加热系统涂敷温度控制系统：•1.涂料温度400C左右•2.涂料罐温度•3.涂复器的温度•4.管路保温固化系统•紫外固化辐射器(UV-CuringIrradiator)•紫外线区(LightShield)•微波探测器(RF-Detector)•冷却空气箱(CoolingAirHose)•电源模块(PowerSupplyModule)UV固化•拉丝速度---UV灯功率•N2流量•压缩空气流量•石英灯管的清洁•灯管安装的密封•反射罩的清洁•其他元件的使用和维护收线工艺•l牵引张力•l速度与压缩空气流量•l线间距—排线速度•l光纤排线张力筛选--光纤强度•筛选张力•光纤强度–原理：裂纹理论–影响因素•拉丝炉•冷却•涂敷•后续工作（流程中的各个环节）•断裂分析
