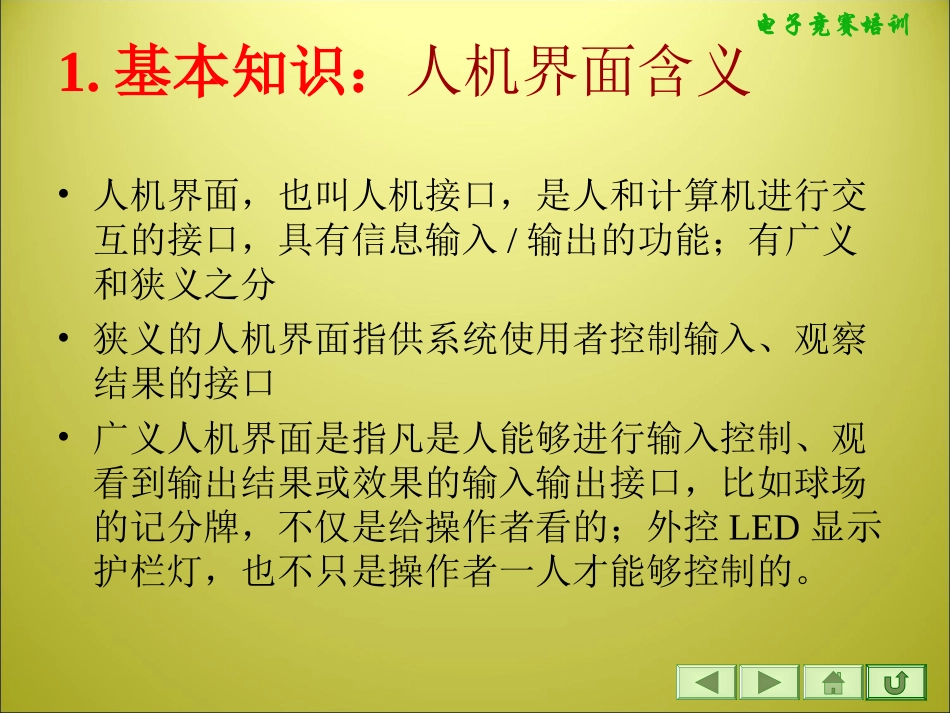

电子竞赛培训人机界面及程序设计主讲教师：傅林电子工程系E-mail：705289580@qq.com电子竞赛培训主要内容1.基本知识2.LED显示器接口及程序设计3.LCD显示器接口及程序设4.键盘接口及程序设计电子竞赛培训1.基本知识：人机界面含义•人机界面，也叫人机接口，是人和计算机进行交互的接口，具有信息输入/输出的功能；有广义和狭义之分•狭义的人机界面指供系统使用者控制输入、观察结果的接口•广义人机界面是指凡是人能够进行输入控制、观看到输出结果或效果的输入输出接口，比如球场的记分牌，不仅是给操作者看的；外控LED显示护栏灯，也不只是操作者一人才能够控制的。电子竞赛培训实际系统中必不可少的组成：人机界面微型计算机89C51人机界面（键盘、LCD）执行模块数据采集及处理模块通信模块人机界面是系统必不可少的组成部分电子竞赛培训1.基本知识：LED显示器实物电子竞赛培训LED实物电子竞赛培训LED参数电子竞赛培训LED参数电子竞赛培训发光二极管的驱动发光二极管正常发光时，电流约为5~10mA，压降1V左右。限流电阻R=(5V-1V)/8mA=500ΩP1.0+5V500引脚输出低电平时，发光二极管导通。电子竞赛培训LED应用领域电子竞赛培训LED应用实例电子竞赛培训LED应用实例电子竞赛培训显示器应用实例效果电子竞赛培训显示器应用实例效果电子竞赛培训数码显示器常识在一些只需要简单显示的仪器中，常用数码管显示信息；类型：发光二极管显示器，简称LED(LightEmittingDiode)；液晶显示器，简称LCD(LiquidCrystalDisplay)；荧光管显示器。LED、LCD有两种显示结构；段显示(8段，“米”字型等)和点阵显示(5X7，5X8，8X8点阵等)。LED示又分为固定段显示和可以拼装的大型字段显示，此外还有共阳极和共阴极之分等。三种显示器中，以荧光管显示器亮度最高，发光二极管次之，而液晶显示器最弱；液晶显示器有带背光和不带背光之分，带背光的液晶显示器既可以在有外部光源处使用，也可以在黑暗中使用；不带背光的液晶显示器只能靠外部光源才能看清。电子竞赛培训一般地，发红光的LED每段流过5mA的平均电流，亮度就可以了，7mA电流会更亮些，10mA以上也不会再亮多少，但长期运行于10mA以上会缩短其寿命。最大电流平均值不得超过30mA；在应用中，通常设置为5～10mA。在动态扫描显示情况下，瞬时电流较大，但平均电流不要超过10mA；LED显示器允许的反向电压最大值为5V，此时的反向电流一般小于10μA；小尺寸的LED显示器每段只有一个发光二极管，其正向压降约为1.5V，一般最大不大于2V。大尺寸的LED显示器每段可能由数个发光二极管串联，每段压降也相应的要增大。LED显示器的结构与原理电子竞赛培训LED数码显示器•LED轮廓数码管、护栏管：采用超高亮度的RGB（红绿蓝）三色LED作为发光源，在PCB电路板上按红绿蓝顺序呈直线形排列，以专用驱动芯片控制，构成变化无穷的色彩和图形。外壳采用阻燃PC塑料制作，强度高、抗冲击、抗老化、防紫外线，防尘、防潮，防护等级达IP65。利用光学原理设计，透光合理，可视角度大。例如凯鸿越公司的LED护栏管具有功耗小，无热量、耐冲击，长寿命等优点。LED护栏管内置微电脑控制程序或者外接控制器，即可实现流水、渐变、跳变、追逐等多种色彩斑斓的动态效果。LED护栏管在大型灯饰工程应用中，连接电脑同步控制系统，更可显示播放文字、图案、动画、视频及各种灯光效果，体现了现代光电技术、计算机技术与灯光艺术的完美结合。LED护栏管广泛应用于桥梁、建筑物、道路、河堤、风景区、娱乐场所、广告招牌装饰等多种场合。电子竞赛培训LED数码显示器LED数码管特点•1、杜绝缺笔少画,发光不均,采用固体光源，不含汞；•2、解决了漏电，防损防潮，防崩灯超硬度PCB组成超长寿命；•3、改变传统灌胶模式，可拆装返修LED数码管；•4、高亮发光，超低功耗，低电压（1.9V-2.1V)灯珠；•5、PCB与外壳无间隙，相扣牢固，外型美观，提升产品档次。应用•通过对其不同的管脚输入相对的电流，会使其发亮，从而显示出数字能够显示时间、日期、温度等所有可用数字表示的参数。•价格便宜使用简单在电器特别是家电领域应用极为广泛，空调、热水器、冰箱等等。绝大...
