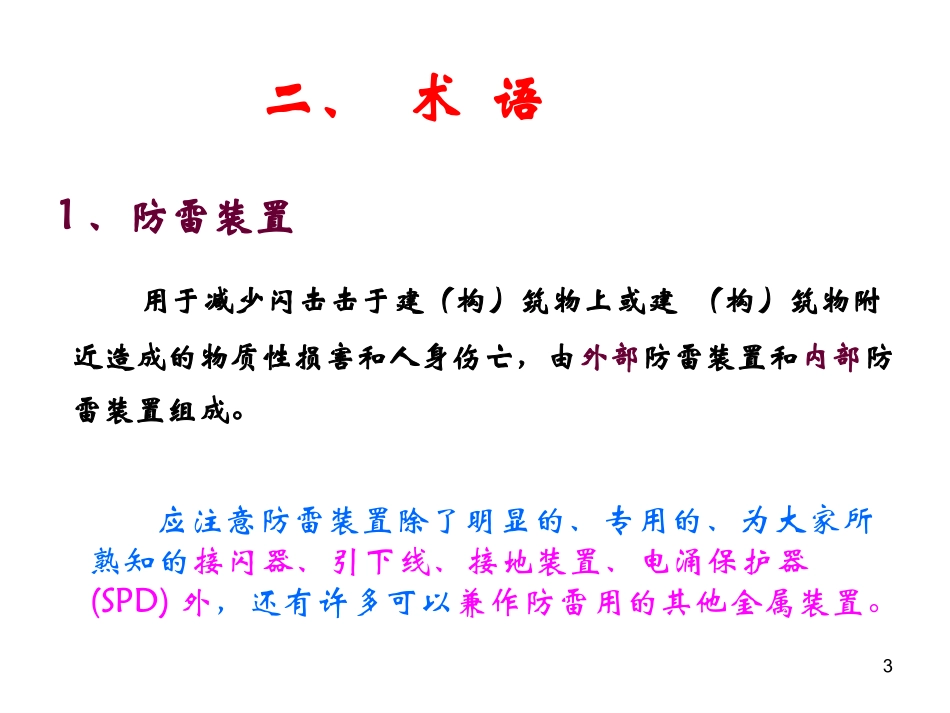

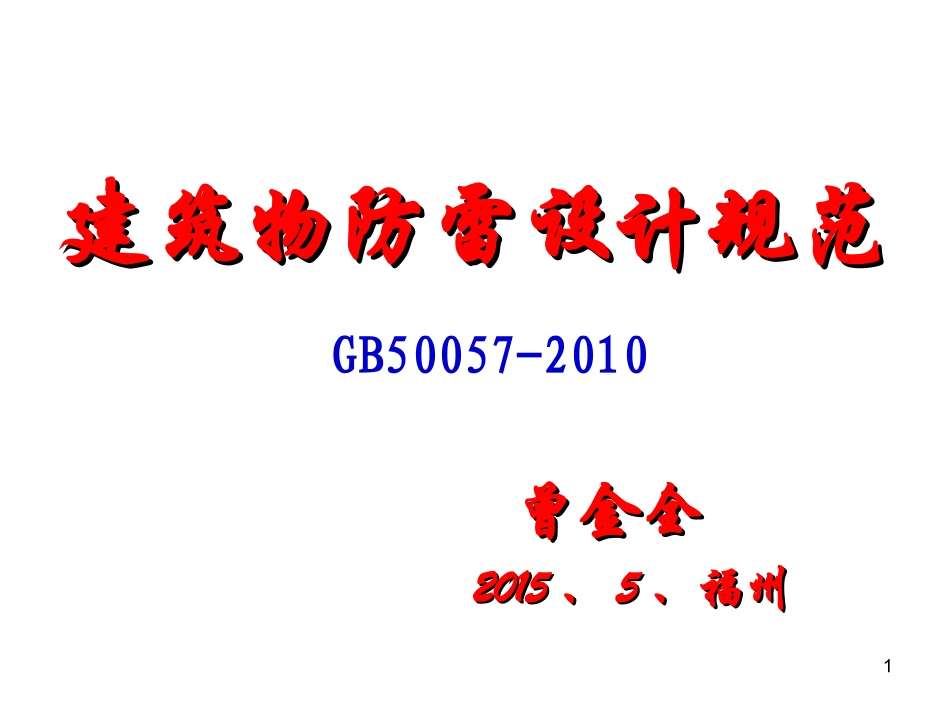

1GB50057-2010建筑物防雷设计规范建筑物防雷设计规范曾金全曾金全20152015、、55、福州、福州2一、总则1.目的：防止或减少雷击建筑物所发生的人身伤亡和文物、财产损失，以及雷击电磁脉冲引发的电气和电子系统损坏或错误运行，做到安全可靠、技术先进、经济合理，制定本规范。2.范围：适用于新建、扩建、改建建（构）筑物的防雷设计。3.要求：建筑物防雷设计，应在认真调查地理、地质、土壤、气象、环境等条件和雷电活动规律以及被保护物的特点等的基础上，详细研究防雷装置的形式及其布置。31、防雷装置用于减少闪击击于建（构）筑物上或建（构）筑物附近造成的物质性损害和人身伤亡，由外部防雷装置和内部防雷装置组成。二、术语应注意防雷装置除了明显的、专用的、为大家所熟知的接闪器、引下线、接地装置、电涌保护器(SPD)外，还有许多可以兼作防雷用的其他金属装置。42、外部防雷装置接闪器、引下线和接地装置外部LPS用于截收建筑物的直击雷（包括建筑物侧面的闪络），将雷电流从雷击点引导入地。同时将雷电流分散入地，避免产生热效应或机械损坏，以及在容易引发火灾或爆炸的地方产生危险电火花。由于可能直接截受直接雷击．需要承受强大雷电流带来的电效应、热效应和机械效应等，所以，强调使用的导体的规格尺寸。5内部防雷装置利用的主要防雷技术措施是屏蔽、分流、等电位、接地、合理布线等，用来减小和防止雷电流在需防护空间所产生的电磁效应。所以,甚至连重要设备的安放位置都属于内部防雷技术中的一部分。3、内部防雷装置由防雷等电位连接和与外部防雷装置的间隔距离组成。64、接地装置：接地体和接地线的总合，用于传导雷电流并将其流散入大地。目的：a.使连接到地的导体具有等于或近似于大地的电位；b.引导入地电流流入和流出大地。5、接地体：埋入土壤中或混凝土基础中作散流用的导体。6、接地线：从引下线断接卡或换线处至接地体的连接导体；或从接地端子、等电位连接带至接地体的连接导体。7接地是最重要的防雷技术措施之一；是防雷技术中最基础的技术环节；是电气设备和人员安全的基本保障措施之一。还是提高电磁兼容有效性的重要手段之一。正确接地：抑制外部电磁干扰，防止向外发射电磁波；错误接地：引入严重干扰，甚至使设备无法正常工作。成套控制设备和自控系统，因多种控制装置分散布置，所以它们各自的接地往往会形成十分复杂的接地网络，不仅需要在系统设计时周密考虑，而且在安装调试时也要仔细检查和做适当的调整。接地装置的好坏不能简单的用接地电阻值来衡量。如：接地阻值相同，而接地体规格尺寸不同；接地体规格尺寸相同，但接地线不同．都会影响到雷电流散流入地的效果。8接地分类（按电流频率）：直流接地、交流接地(工频)和冲击接地(雷电、投切操作、核电磁脉冲等)。逻辑参考地、工作地、安全地功能有所差异，设计施工有所不同。交流接地(工频)的工频接地电阻主要决定于土壤电阻率和接地网的面积。变电所和发电厂的大地网常由水平接地体组成面积较大的网状接地。当有工频故障短路电流时，接地电阻与地网面积的平方根呈反比，因其电位分布均匀，全部地网的导体都起散流作用。9冲击接地装置冲击接地电阻与工频接地电阻不同，其主要原因是冲击电流的幅值可能很大，会引起土壤击穿放电（火花效应）。当冲击电流进入接地体时，每一瞬间接地体呈现的等效电阻值都有可能有所不同，而且接地体上最大电压出现的时刻不一定就是电流最大的时刻。地网在冲击电流作用下，由于电感作用，电位分布很不均匀，远处电位很低，只有在接闪处电流注入附近小范围内的导体起散流作用。也就是说，冲击接地装置中的接地体不宜过长，冲击接地装置中的接地体长度不应大于有效长度，即10金属屋面静电感应架空线静电感应7、闪电静电感应由于雷云的作用，使附近导体上感应出与雷云符号相反的电荷，雷云主放电时，先导通道中的电荷迅速中和，在导体上的感应电荷得到释放，如没有就近泄入地中就会产生很高的电位。118、闪电电磁感应由于雷电流迅速变化在其周围空间产生瞬变的强电磁场，使附近导体上感应出很高的电动势。9、闪电感应闪电放电时，在附近导体上产生的雷电静电感...
