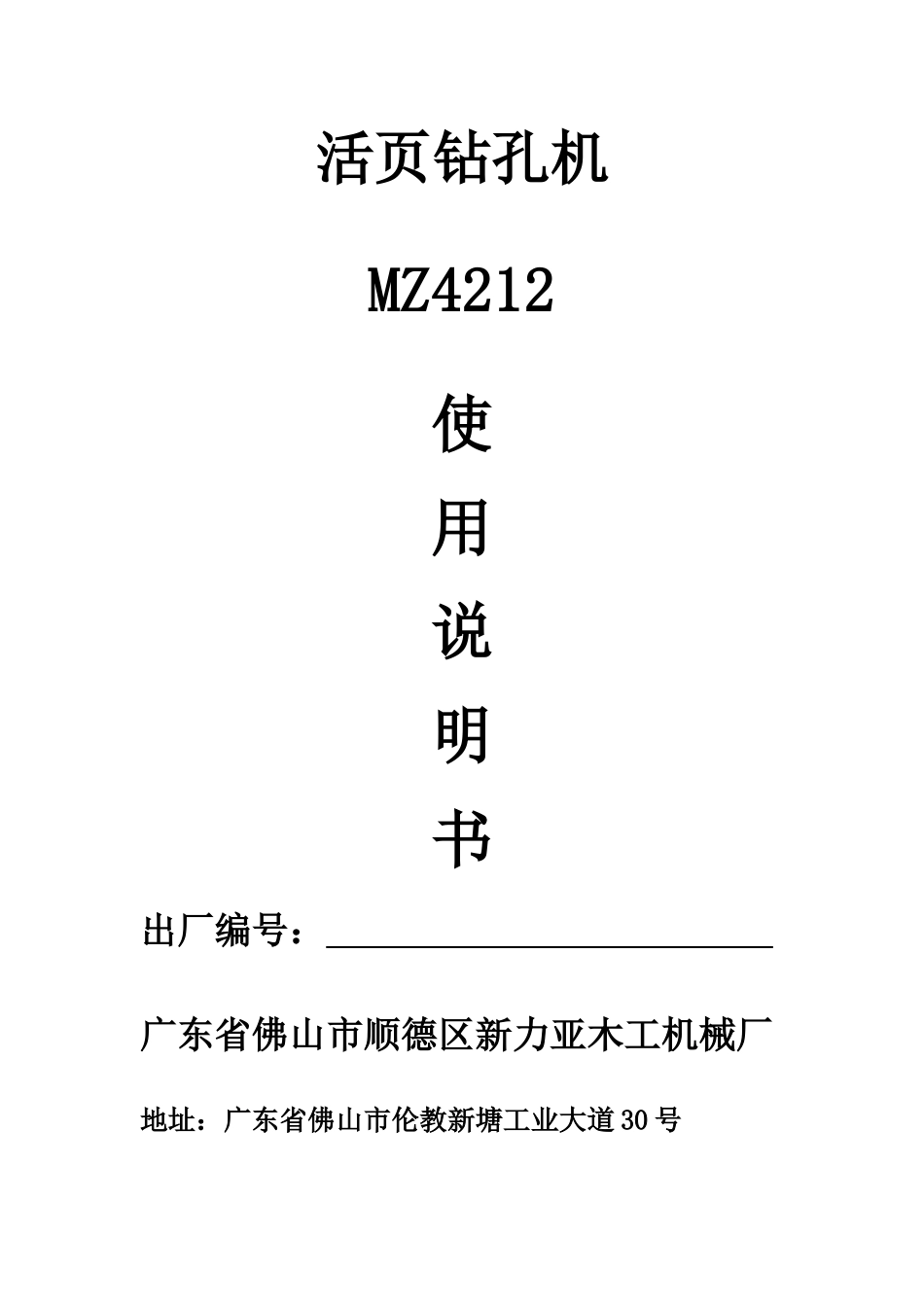

活页钻孔机MZ4212使用说明书出厂编号：广东省佛山市顺德区新力亚木工机械厂地址：广东省佛山市伦教新塘工业大道30号电话：0757-2772912923628825传真：0757-27729129网址：sdxiliya.cn.alibaba.com电邮：sdxiliya2000@163.com目录一、适用范围和特性…………………………………1二、主要技术参数……………………………………1三、机床外形图………………………………………1四、机床的主要结构和作用…………………………2五、机床的安装………………………………………3六、机床的使用和维护………………………………3七、电路图……………………………………………4一、适应范围MZ4211-4216多排多轴木工钻床，俗称活页钻孔机，是家具行业用于活页联接件钻孔加工的专用机床。基特点是垂直方向四孔可一次性完成，也可依次分开完成，定位精确，各孔位间距可调，以适应不同要求工件钻孔需要。二、机床外形图三、技术数据轴数1--4组（4×3个）最大钻孔直径35mm最大钻孔深度70mm垂直钻头最大行程75mm主轴转数2825r/min安装总功率1.1Kw×4-5四、机床结构本机由机座、机架、四组垂直钻孔机构、水平调节机构组成。1、机座和机架：该机床的机座由优质钢板弯折焊接而成，外形美观、结构牢固工作台面留有均匀的排屑槽，每槽纸头6公分并置一根铝合金方靠尺，方便工件定位，机架上装置两根长2.5米圆钢导轨，间距合理，稳定性好，精度高。2、垂直钻孔机构：由四组升降拖板机构与气动钻削动力头组成、升降拖是通过旋转扳手，由丝杆带动整个动力头做升降运动，以调整垂直座钻孔深度。动力头直接安装在拖板在套环上，可做左右45度摆动。动力头是采用电机与气缸直接连接的形式，把电机的旋转和气缸的直动两种运动结合起来，完成钻削功能。电机作为钻削动力源，而气缸作为进给动力源，旋转速度可以通过设置电机转速来达到，而进给速度可以通过调节气流大小来实现。3、水平滑动拖板机构：由四组调节拖板与气动锁紧机构组成。水平拖板通过旋转扳手可水平方向调节前后距离，以保证四组钻头在同一水平位置。气动锁紧机构是由气动换向阀与定位微型气缸组成，松开推拉阀，则水平拖板松开可沿圆钢导轨作左右移动，按下推拉阀便锁紧，调节方便、稳定、精确。注意：以上所有机构调整好均要将锁紧部分锁紧。五、机床的操作1、选用适宜的钻头安装到钻体的钻夹头上，一般每个钻体选用35X68左旋钻头1支，3X68左旋钻头2支。调整钻头伸出长度使每个长度基本符合加工要求。松开水平拖板上的锁紧拉栓，调整每组钻头的位置，在每组间距离确定之后再按下拉栓锁紧拖板。2、调整台面上的水平靠尺，并调整每组弹簧压料装置，以确保加工工件位置的准确和可靠的受压。3、调整每组垂直进刀拖板的位置，一般将垂直拖板定位在0点位置，以方便四组进刀保证统一，方便调整。4、垂直钻孔深度：调整进刀行程松开钻头上方定位杆限位块的固定螺丝，使限位块速上下移动来实现调整钻孔深度。每组钻头均要重复以上步骤以保证四组行程一致，钻孔深度统一。以上步骤要仔细进行，反复操作实验，以保证孔位和孔深的精确。5、钻孔操作：脚踏换向阀是控制电机启动和钻头进刀退刀的。在工作期间，电机每工作一次会自动关闭电机。6、刀速度不宜太快，上述操作循环一般以每分钟5次为宜，而且钻头要保持锋利。进刀速度过快会造成排屑困难、引起钻孔冒烟，孔。壁碳化，加上进刀速度快更易导致主主轴折断的严重后果。7、工作一段时间后，钻孔头滑座可能会松动，若不进行调整好造成加工的孔是椭圆形或是斜孔，严重时还有会导致主轴弯曲、疲劳折断。方法是松开固定滑座的螺丝，调整滑块侧面的锁紧螺丝，使钻头前后、上下都不能摆动，之后应锁紧，但不要调得过紧，否则钻孔头不能顺畅前进，出现爬行现象。六、机床的运输和安装1、运输：本机床可用气运、集装箱或火车运输。在运输时应将锁紧推拉阀锁紧，固定每组水平滑动拖板。2、气源链连接：工厂压缩空气管路应通过球阀再接至本机的气路三联件的进气端。空气压力应为0.5-0.7Mpa。气动回路在出厂以调好，非专业人员不要随便调整，以免损坏机床。七、安全守则1、请详细阅读本说明书，按要求正确使用及维护...
