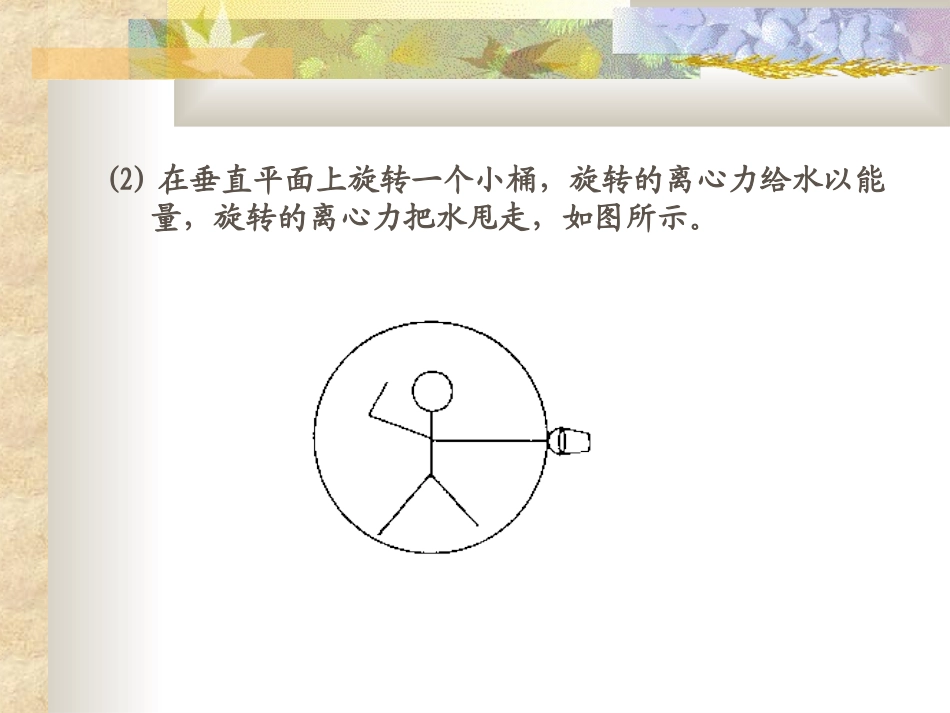

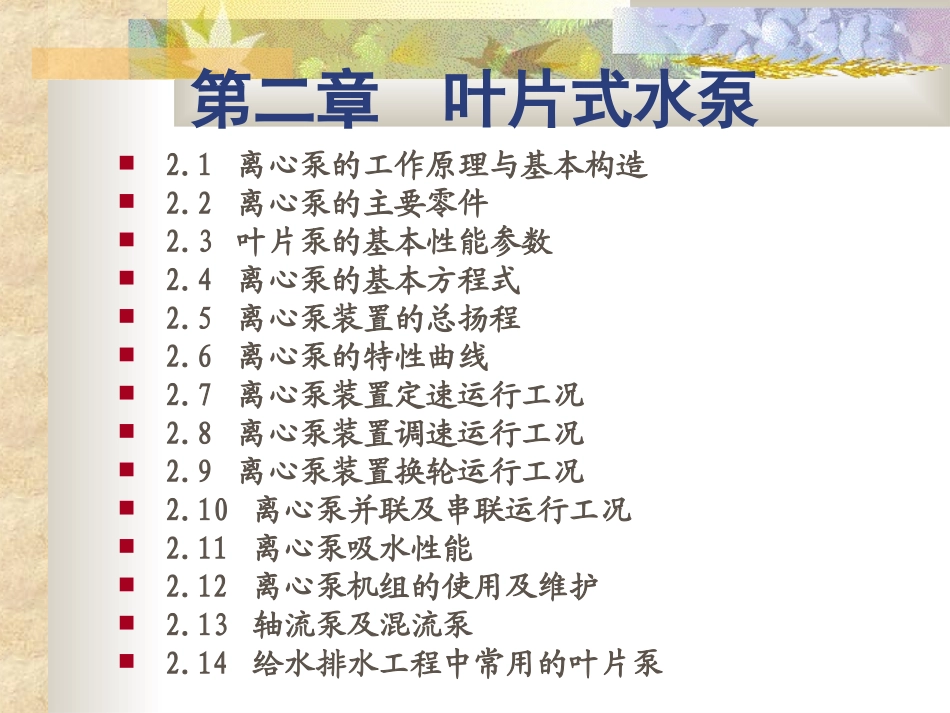

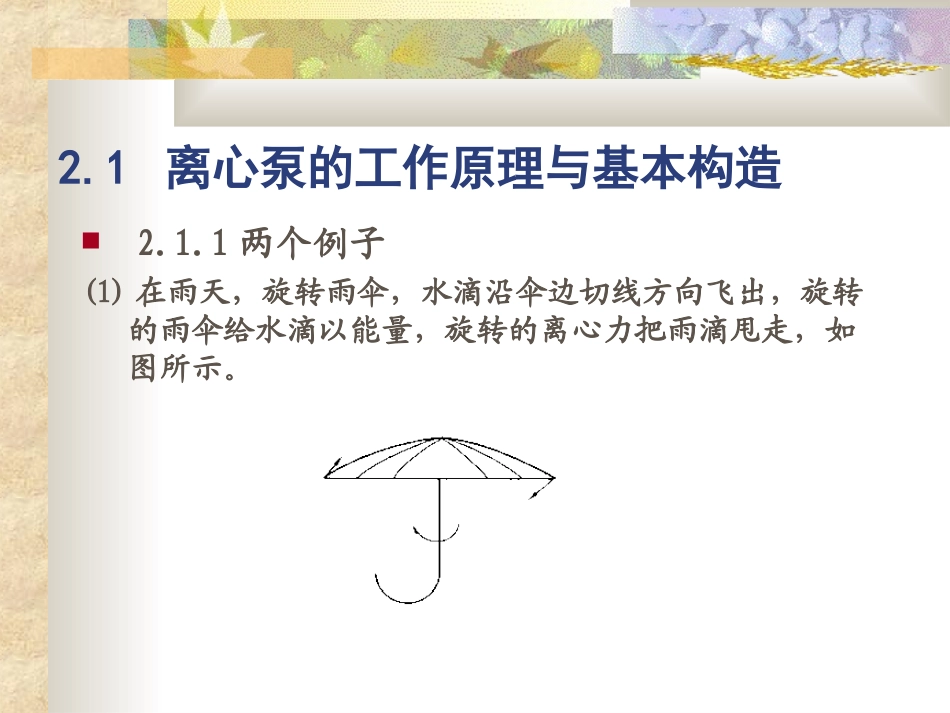

第二章叶片式水泵2.1离心泵的工作原理与基本构造2.2离心泵的主要零件2.3叶片泵的基本性能参数2.4离心泵的基本方程式2.5离心泵装置的总扬程2.6离心泵的特性曲线2.7离心泵装置定速运行工况2.8离心泵装置调速运行工况2.9离心泵装置换轮运行工况2.10离心泵并联及串联运行工况2.11离心泵吸水性能2.12离心泵机组的使用及维护2.13轴流泵及混流泵2.14给水排水工程中常用的叶片泵2.1离心泵的工作原理与基本构造2.1.1两个例子(1)在雨天，旋转雨伞，水滴沿伞边切线方向飞出，旋转的雨伞给水滴以能量，旋转的离心力把雨滴甩走，如图所示。(2)在垂直平面上旋转一个小桶，旋转的离心力给水以能量，旋转的离心力把水甩走，如图所示。2.1.2工作原理离心泵基本构造及工作原理2.2离心泵的主要零件离心泵是由许多零件组成的，离心泵的组成主要有：叶轮、泵轴、泵壳、泵座、轴封装置、减漏环、轴承座、联轴器、轴向力平衡装置。单级单吸卧式离心泵1-叶轮；2-泵轴；3-键；4-泵壳；5-泵座；6-灌水孔；7-放水孔，8-接真空表孔，9-接压力表孔，10-泄水孔，11-填料盒；12-减漏环；13-轴承座；14-压盖调节螺栓；15-传动轮单级单吸卧式离心泵单级单吸卧式离心泵1、叶轮叶轮：单吸式、双吸式l前盖板；2后盖板；3叶片；4叶槽；5吸水口；6轮毂；7泵轴1吸入口；2轮盖；3叶片4轮毂；5轴孔2、泵轴3、泵壳4、泵座铸铁水泵配件、泵轴泵键5、轴封装置：泵轴与泵壳间(1)填料密封压盖填料型填料盒1轴封套；2填料；3水封管；4水封环；5压盖(2)机械密封DY101型系列机械密封112型系列机械密封6、减漏环(承磨环)叶轮吸入口的外圆与泵壳内壁的接缝处1、泵壳；2、镶在泵壳上的减漏环；3、叶轮；4、镶在叶轮上的减漏环7、轴承座ZHZ滑动轴承滚动轴承8、联轴器ZML膜片及连轴器9、轴向力平衡措施平衡孔1排出压力；2加装的减漏环3平衡孔；4泵壳上的减漏环IS型单级单吸离心泵单级双吸离心泵单级双吸离心泵结构图1泵体；2泵盖；3叶轮；4泵轴；5密度封环；6轴套：7填料盒；8填料；9水封环；10压盖；11轴套螺母：12轴承体；13固定螺钉；14轴承体压盖；15滚动轴承；16联轴器；17轴承端；18挡水圈；19螺杆；20键2.3叶片泵的基本性能参数水泵的6个性能参数：1、流量(抽水量)——水泵在单位时间内所输送的液体数量。用字母Q表示，常用的体积流量单位是m3／h或L／s。常用的重量流量单位是t／h。2、扬程(总扬程)——水泵对单位重量(1kg)液体所作功，也即单位重量液体通过水泵后其能量的增值。用字母H表示，其单位为kg·m／kg，也可折算成被送液体的液柱高度(m)；工程中用国际压力单位帕斯卡(Pa)表示。3、轴功率——泵轴得自原动机所传递来的功率称为轴功率，以N表示。原动机为电力拖动时，轴功率单位以kw表示。有效功率——单位时间内流过水泵的液体从水泵那里得到的能量叫做有效功率，以字母表示泵的有效功率为uNQHNu3/1000:mkg取4、效率——水泵的有效功率与轴功率之比值，以η表示。t：运行时间hη1：水泵的效率η2：电机的效率NNu)(10221kwhtQHW例：某水厂取水泵站，供水量Q＝8.64×104m3／d，扬程H=30m；水泵及电机的效率均为70％，则该泵站工作10h其电耗值？5、转速——水泵叶轮的转动速度，通常以每分钟转动的次数来表示，以字母n表示常用单位为r／min。在往复泵中转速通常以活塞往复的次数来表示(次／nlin)6允许吸上真空高度(Hs)及气蚀余量(Hsv)允许吸上真空高度(Hs)——指水泵在标准状况下(即水温为20℃、表面压力为一个标推大气压)运转时，水泵所允许的最大的吸上真空高度(即水泵吸入口的最大真空度)。单位为mH20。水泵厂一般常用Hs来反映离心泵的吸水性能。气蚀余量(Hsv)——指水泵进口处，单位重量液体所具有超过饱和蒸气压力的富裕能量。水泵厂一般常用气蚀余量来反映轴流泵、锅炉给水泵等的吸水性能。单位为mH20。气蚀余量在水泵样本中也有以Δh来表示的。2.4离心泵的基本方程式2.4.1叶轮中液体的流动情况(1)相对速度W；圆周速度u；(牵连速度)绝对速度C(2)C与u的夹角α；C与W的夹角β（a)后弯式(β２＜90°)（b)径向式(β２＝90°)（b)前弯...
