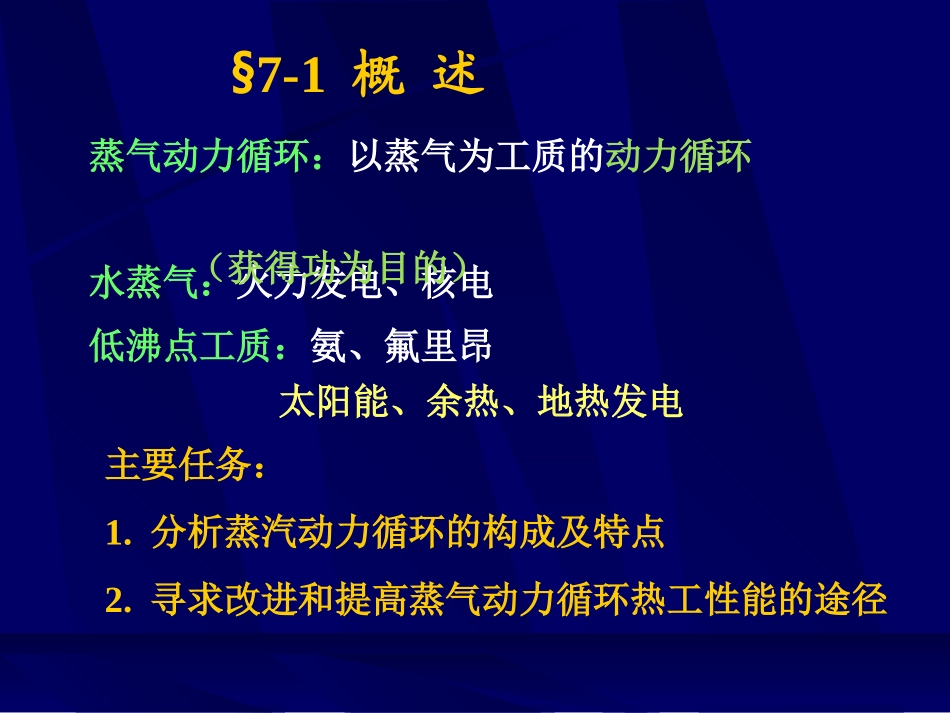

作业7-17-37-5第七章蒸汽动力循环VaporPowerCyclesVaporPowerCycles§7-1概述水蒸气：火力发电、核电低沸点工质：氨、氟里昂太阳能、余热、地热发电蒸气动力循环：以蒸气为工质的动力循环（获得功为目的）主要任务：1.分析蒸汽动力循环的构成及特点2.寻求改进和提高蒸气动力循环热工性能的途径水蒸气动力循环系统的简化锅炉汽轮机发电机给水泵凝汽器郎肯循环1234简化（理想化）：12汽轮机s膨胀23凝汽器p放热34给水泵s压缩41锅炉p吸热1342pv郎肯循环p-v图12汽轮机s膨胀23凝汽器p放热34给水泵s压缩41锅炉p吸热4321Tshs1324郎肯循环T-s和h-s图12汽轮机s膨胀23凝汽器p放热34给水泵s压缩41锅炉p吸热hs1324§7-2-1郎肯循环热工性能的定量计算1.功和热的计算汽轮机作功：2121,hhws凝汽器中的定压放热量：322hhq水泵绝热压缩耗功：3443,hhws锅炉中的定压吸热量：411hhqhs13242.热效率的计算,12,34nett11sswwwqq一般很小，占0.8~1%，忽略泵功1213thhhh工程上定义汽耗率d（kg/kW·h）：蒸汽动力装置每输出1kW·h功量所消耗的蒸汽量kgnet3600dw汽耗率(SteamRate)的概念netw的单位是kJ/kg汽耗率大小反映设备尺寸大小(经济性)，功率相同时，汽耗率大，则机组尺寸要大。kg/kW·h§7-2-2郎肯循环与卡诺循环的比较sT6421'41098753q2相同；q1卡诺>q1朗肯卡诺>朗肯；11点x太小,不利于汽机安全；12-9两相区难压缩；wnet卡诺小wnet卡诺
