给排水常用阀门及使用说明VIP免费

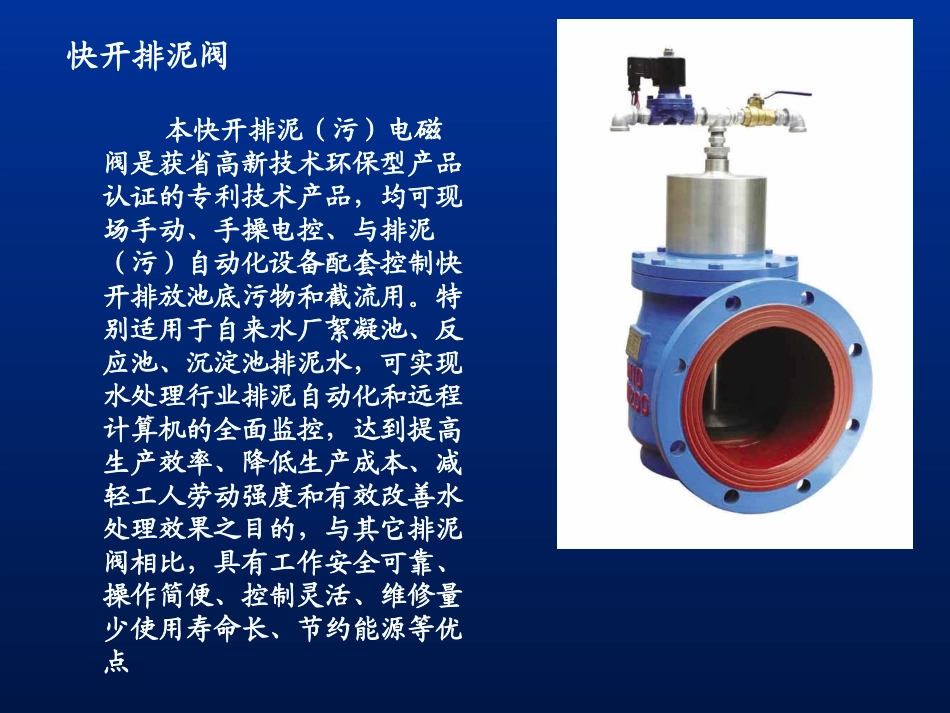

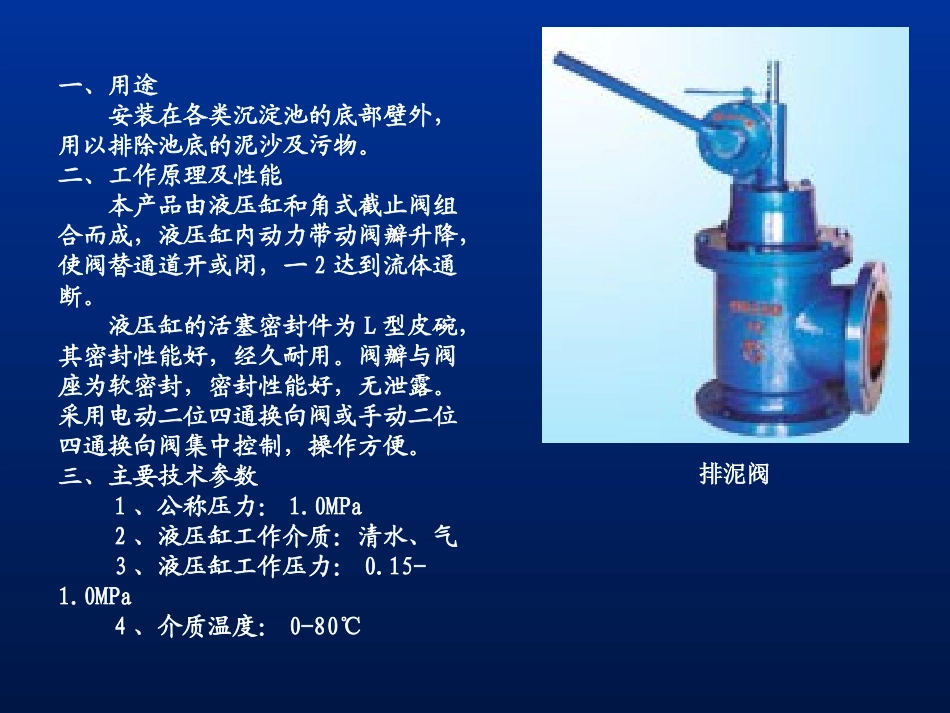

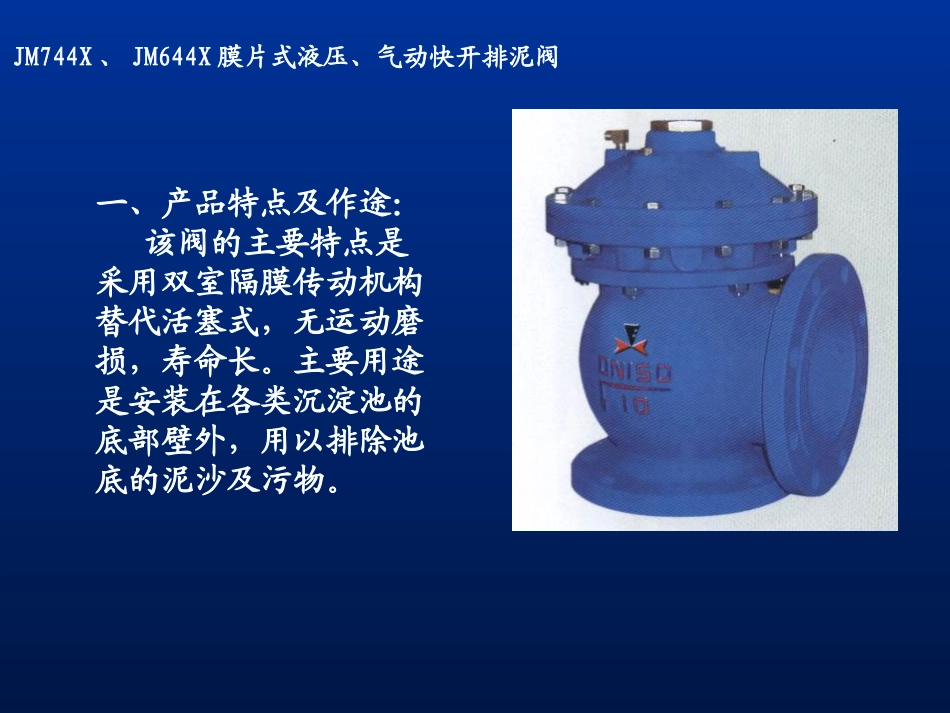

排泥阀一、用途安装在各类沉淀池的底部壁外，用以排除池底的泥沙及污物。二、工作原理及性能本产品由液压缸和角式截止阀组合而成，液压缸内动力带动阀瓣升降，使阀替通道开或闭，一2达到流体通断。液压缸的活塞密封件为L型皮碗，其密封性能好，经久耐用。阀瓣与阀座为软密封，密封性能好，无泄露。采用电动二位四通换向阀或手动二位四通换向阀集中控制，操作方便。三、主要技术参数1、公称压力：1.0MPa2、液压缸工作介质：清水、气3、液压缸工作压力：0.15-1.0MPa4、介质温度：0-80℃JM744X、JM644X膜片式液压、气动快开排泥阀一、产品特点及作途：该阀的主要特点是采用双室隔膜传动机构替代活塞式，无运动磨损，寿命长。主要用途是安装在各类沉淀池的底部壁外，用以排除池底的泥沙及污物。快开排泥阀本快开排泥（污）电磁阀是获省高新技术环保型产品认证的专利技术产品，均可现场手动、手操电控、与排泥（污）自动化设备配套控制快开排放池底污物和截流用。特别适用于自来水厂絮凝池、反应池、沉淀池排泥水，可实现水处理行业排泥自动化和远程计算机的全面监控，达到提高生产效率、降低生产成本、减轻工人劳动强度和有效改善水处理效果之目的，与其它排泥阀相比，具有工作安全可靠、操作简便、控制灵活、维修量少使用寿命长、节约能源等优点适用介质：水蒸汽、油品适用温度：（℃）<100PN(MPa):0.25、0.6、1.0、1.6Z45TW－口暗相楔杆单闸阀（闸阀不分安装方向）：平行式双闸板闸阀型号：Z744W-6/2.5（A）型（一）、用途：Z744W-6/2.5(A)型为同液压油的压力来驱动闸板阀启闭的。它们分别适用于公称压力为PN≤0.6MPa,PN≤0.25MPa，在造气工段造气炉或其它的蒸气、空气、煤气管道上，用作介质流动的开闭器。（二）、作用原理：本阀门工作时靠液压缸的液体压力失去活塞，使活塞杆上下运动松紧缓冲弹簧连动阀杆带动阀板，作垂直于流体的直线位移来达到启闭目的。关闭阀板时应在油压缸上端加压，活塞与阀杆作由上向下运动，反之开启阀板时，应在缸的下端加压，活塞与阀杆作由下向上运动。蝶阀30年代，美国发明了蝶阀，50年代传入日本，到60年代才在日本普遍采用，而在我国推广则是70年代后的事了。目前世界上一般在DN300毫米以上蝶阀已逐渐代替了闸阀（注：消防泵的进水管道不能用蝶阀）。蝶阀与闸阀相比有开闭时间短，操作力矩小，安装空间小和重量轻。以DN1000为例，蝶阀约2T，而闸阀约3.5T，且蝶阀易与各种驱动装置组合，有良好的耐久性和可靠性。对夹式蝶阀对夹式蝶阀蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。采用金属密封的阀门一般比弹性密封的阀门寿命长，但很难做到完全密封。金属密封能适应较高的工作温度，弹性密封则具有受温度限制的缺陷。如果要求蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类型。蝶阀的结构原理尤其适合制作大口径阀门。蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间，法兰式蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。手动蝶阀D71X-16手柄四氟蝶阀手动蝶阀消防专用蝶阀LT型蝶阀QB法兰电动蝶阀设计合理，装拆容易，便于修理。结构简单紧凑、重量轻，90°旋转，启闭迅速。采用偏心结构，减少密封圈的磨擦，延长阀门的使用寿命。密封结构设计合理，达到完成密封，泄...
