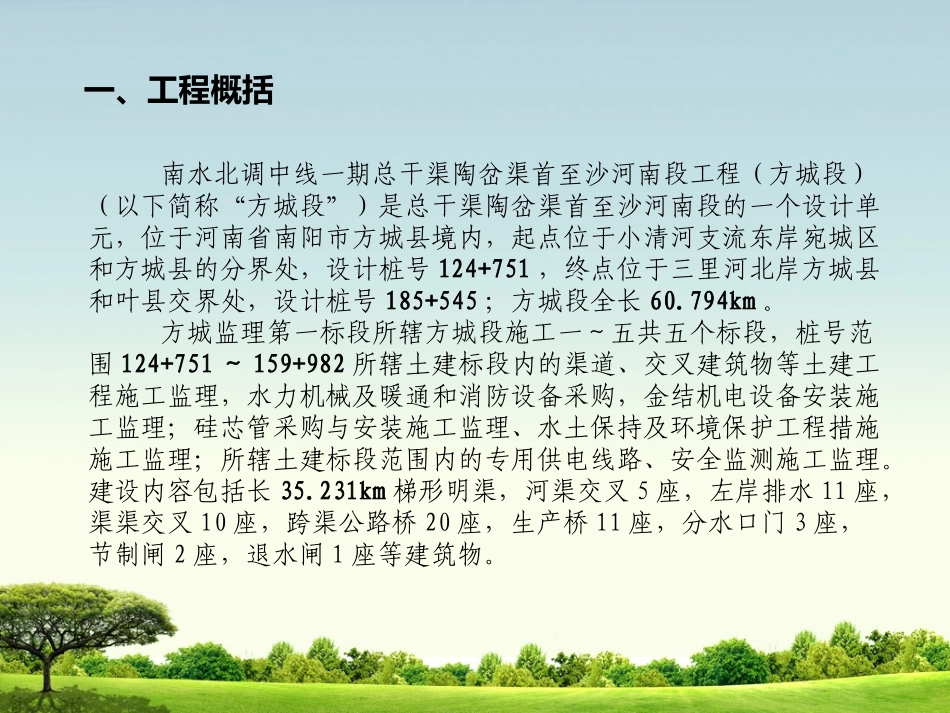

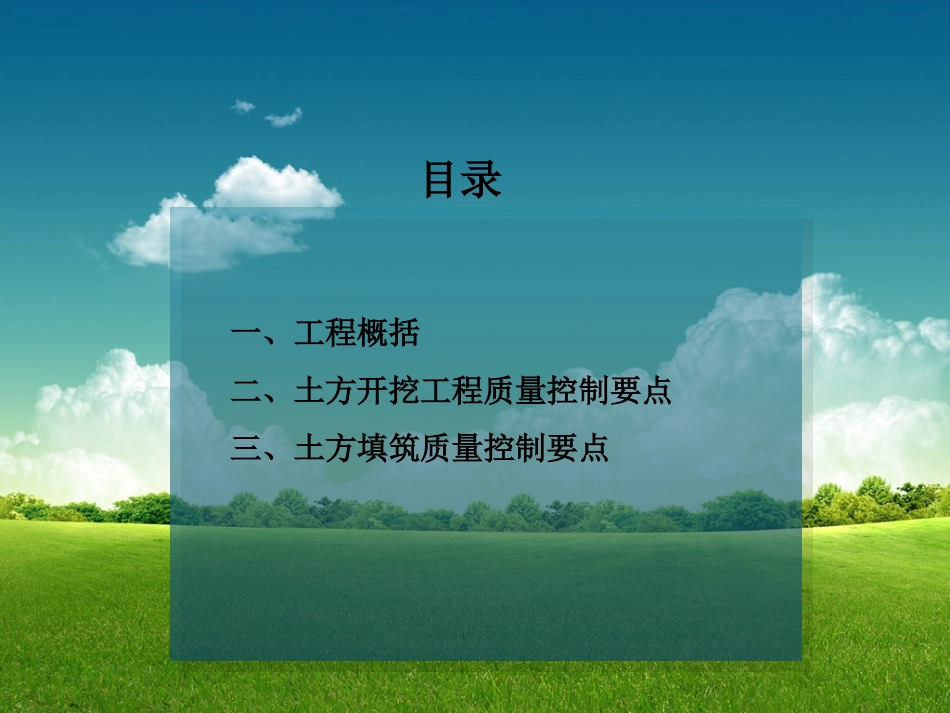

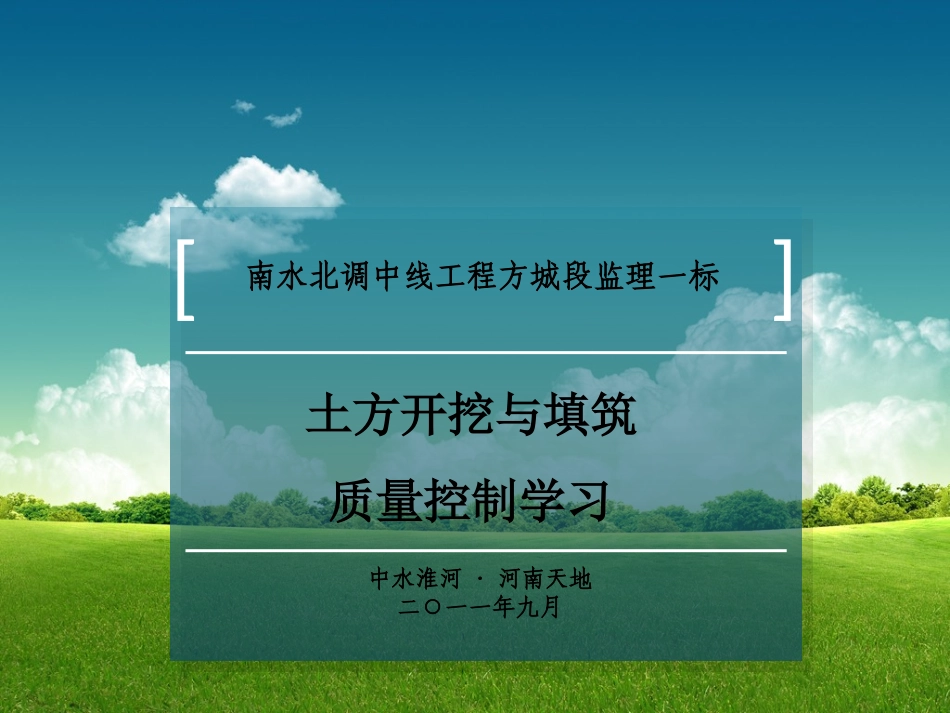

南水北调中线工程方城段监理一标[]中水淮河·河南天地二○一一年九月土方开挖与填筑质量控制学习目录一、工程概括二、土方开挖工程质量控制要点三、土方填筑质量控制要点一、工程概括南水北调中线一期总干渠陶岔渠首至沙河南段工程（方城段）（以下简称“方城段”）是总干渠陶岔渠首至沙河南段的一个设计单元，位于河南省南阳市方城县境内，起点位于小清河支流东岸宛城区和方城县的分界处，设计桩号124+751，终点位于三里河北岸方城县和叶县交界处，设计桩号185+545；方城段全长60.794km。方城监理第一标段所辖方城段施工一～五共五个标段，桩号范围124+751～159+982所辖土建标段内的渠道、交叉建筑物等土建工程施工监理，水力机械及暖通和消防设备采购，金结机电设备安装施工监理；硅芯管采购与安装施工监理、水土保持及环境保护工程措施施工监理；所辖土建标段范围内的专用供电线路、安全监测施工监理。建设内容包括长35.231km梯形明渠，河渠交叉5座，左岸排水11座，渠渠交叉10座，跨渠公路桥20座，生产桥11座，分水口门3座，节制闸2座，退水闸1座等建筑物。1.1施工测量二土方开挖工程质量控制要点1、督促承包人及时将渠道及建筑物开挖区的平、剖面地形测量资料报送监理部，监理部在承包人测量断面的基础上按1/3断面进行抽测，经监理部签认的地形测量资料作为开挖工程量计量的原始依据。2、对开挖基准线、边线、轴线和原始地形断面的施工测量，测量监理工程师采用跟踪测量（联合测量）、校测的方式进行复核。3、施工期间所有施工定线、工程量、竣工等测量原始记录、计算成果和绘制的图表，特别是隐蔽工程的资料，均应及时整理、校核、分类、整编成册并妥善保存。1.2方案审查内容土方开挖（包括基坑开挖）前14天，督促承包人提交施工措施计划，监理部主要审查以下内容：1、开挖施工平面布置图（含施工交通线路布置）2、开挖方法是否符合《南水北调中线一期工程总干渠渠道膨胀土处理施工技术要求》，如分段（150~200m）、分层（每层不大于3m）是否符合要求，是否从渠道中间向两侧开挖等内容3、施工设备的配置（包括设备数量、型号、性能、新旧程度、作业布置方式及期望的生产率等）和劳动力安排4、排水降水措施（包括雨水、施工废水、上层滞水及地下渗水）5、开挖边坡和建基面保护措施6、土料利用、弃渣措施及土石方平衡（注意需利用的膨胀土开挖料在弃土区应按膨胀性、土质情况分类分区堆存，以便再利用）7、质量与安全保证措施8、施工进度计划等二土方开挖工程质量控制要点1.3土方开挖前检查土方开挖前，把地表水引导、坡顶防护作为签发分部工程开工通知的必要条件之一。检查内容包括：1、地表水系引导是否合理；2、截流沟是否按设计要求已完成，排水通畅；3、坡顶防护措施是否已制定、落实；二土方开挖工程质量控制要点1.4土方开挖质量控制措施1、对土方开挖过程中一些重要的质量检验点，应设置质量待检点，必须要在监理人员到场监督、检查的情况下承包人才能进行检验，详见表1：土方开挖质量待检点设置表。表1土方开挖质量待检点设置表质量控制点类别待检点备注待检点测量放样、一级马道以上开挖检验、一级马道以下开挖检验、隐蔽工程验收、监测设施预埋等。一般质量控制点膨胀土分布区域界限发生变化，渠段膨胀土等级发生变化，地层中存在连通性较好的缓倾坡外软弱结构面时，保护层厚度检验。膨胀土重点质量控制点二土方开挖工程质量控制要点1.4土方开挖质量控制措施2、施工过程中随时检查周围排水设施的有效性，边坡两侧截渗沟不得积水。3、在土方开挖过程中，监理人员要随开挖进度及时测量校正开挖平面的尺寸和标高，按施工图要求检查开挖边坡的坡度。4、施工过程中，需要随着开挖层面的下降布置排水沟和集水井，及时将上层滞水和渗水抽至渠顶临时截流沟内；监理人员要督促承包人及时收集天气情报，预备塑料布或防雨布，做到及时覆盖坡面、路口及开挖区路腿等部位，防止雨雪侵蚀产生滑坡等地质灾害。5、膨胀土渠道土方开挖应按设计开挖轮廓线预留保护层，保护层厚度应根据不同渠段的地质条件确定，建议弱膨胀土预留保护层厚度不小于30cm，中、强膨胀土预留保护层厚度不小于5...
