第六章 线路维护VIP专享VIP免费

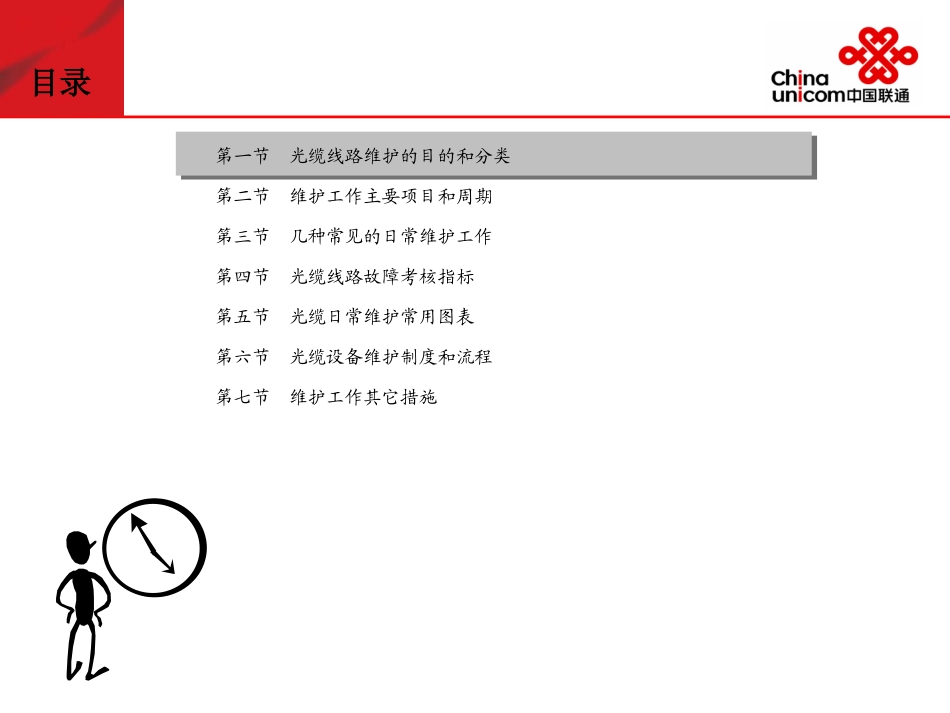

光缆通信线路知识培训光缆通信线路知识培训中国联通河南省分公司梁念庆liangnq1@chinaunicom.cn2012.6第六章光缆线路的维护目录第一节光缆线路维护的目的和分类第二节维护工作主要项目和周期第三节几种常见的日常维护工作第四节光缆线路故障考核指标第五节光缆日常维护常用图表第六节光缆设备维护制度和流程第七节维护工作其它措施光缆线路完整相关设备完整（线路维护）（设备维护）传输网络完整维护的目的：确保畅通，做好支撑；保持光缆线路设备完整良好，运行正常，各项性能符合维护技术指标要求。光缆线路维护的目的维护工作的方针“预防为主、防抢结合”主动预防受控维护精心维护科学管理提高维护手段方针：“预防为主、防抢结合”，精心维护、科学管理，由被动维护向主动预防、受控维护转变。光缆线路维护工作光缆线路维护工作基本任务是：（1）保持设备完整完好、运行正常，各项性能符合维护技术指标要求；（2）预防故障和尽快排除故障，提高故障处理的效率；（3）在保证通信质量的前提下，挖掘资源潜力，合理使用维护成本，做好服务支撑；（4）做好维护档案资料的管理，保证资料完整、准确。二、光缆线路维护工作分类二、光缆线路维护工作分类1、日常维护：（1）路面及管道维护（2）架空光缆的维护（3）水线和海缆维护（4）护线宣传（5）线路隐患防范（6）“三盯”2、技术维护：（1）中继段光纤通道后向散射信号曲线检查。（2）光缆线路光纤衰减测试。（3）光纤偏振模色散测试。（4）直埋接头盒监测电极间绝缘电阻测试。（5）防护接地装置地线电阻测试。（6）维护规程要求的其它技术测试项目。目录第一节光缆线路维护的目的和分类第二节维护工作主要项目和周期第三节几种常见的日常维护工作第四节光缆线路故障考核指标第五节光缆日常维护常用图表第六节光缆设备维护制度和流程第七节维护工作其它措施一、一、日常维护的内容及其周期项目维护内容周期备注路面及管道维护巡回1～2次/周不得漏巡；采用步巡和车巡相结合。暴风雨后或有外力影响可能造成光缆线路障碍隐患时，应加大巡回频次。标石、标志牌除草、培土按需标石周围无杂草、杂物（结合巡回进行）油漆、描字年可视具体情况缩短周期路由探测年可结合徒步巡回进行人孔检修半年高速公路中人孔的检修按需进行人孔抽水按需一、一、日常维护的内容及其周期项目维护内容周期备注杆路维护整理、更换挂钩，检修吊线年清除架空线路上和吊线上杂物按需杆路检修年可结合巡回进行二、二、技术维护的测试项目、维护指标及其周期序号测试项目维护指标维护周期1中继段光纤通道后向散射信号曲线检查≤竣工值+0.1dB/km(最大变动量≤5dB)(注1)主用光纤：按需进行备用光纤：长途半年一次，本地网一年一次，代维按合同规定（特殊情况适当缩短周期）2光缆线路光纤衰减≤竣工值＋0.1dB/km(最大变动值不超过5dB)主用光纤，按需进行；备用光纤，每年一次3光纤偏振模色散0.2按需进行4直埋接头盒监测电极间绝缘电阻≥5MΩ/单盘长途半年，本地网按需（代维可按合同规定）5防护接地装置地线电阻ρ≤100（注2）≤5Ω半年（雷雨季节前、后各一次）100<ρ≤500≤10Ωρ>500≤20Ωkmps第二节维护工作主要项目和周期第二节维护工作主要项目和周期三、季节性维护1、雷雨、台风季节前，检查易遭受暴雨、洪水冲刷的地段，检修防护设施。2、严寒、冰凌期，加强架空线路巡回，及时采取相应措施。四、故障抢修维护单位制定周密的应急预案，随时作好故障抢修准备。目录第一节光缆线路维护的目的和分类第二节维护工作主要项目和周期第三节几种常见的日常维护工作第四节光缆线路故障考核指标第五节光缆日常维护常用图表第六节光缆设备维护制度和流程第七节维护工作其它措施光缆线路维护主动措施光缆线路维护主动措施护线宣传与联系线路巡回隐患看护应急预案机线联系抢修演练线路维修一、线路巡回和隐患看护“线路巡回”就是维护人员在光缆路由沿线进行的定期、不定期的巡视和检查。巡回中同时进行的工作有：标石和标志牌的扶正、除草、培土、油漆、描字，路由探测，整理人孔悬挂标示牌等。维护要求：每周安排1-2次不得漏巡；光缆采用步巡和车巡相结合。...
