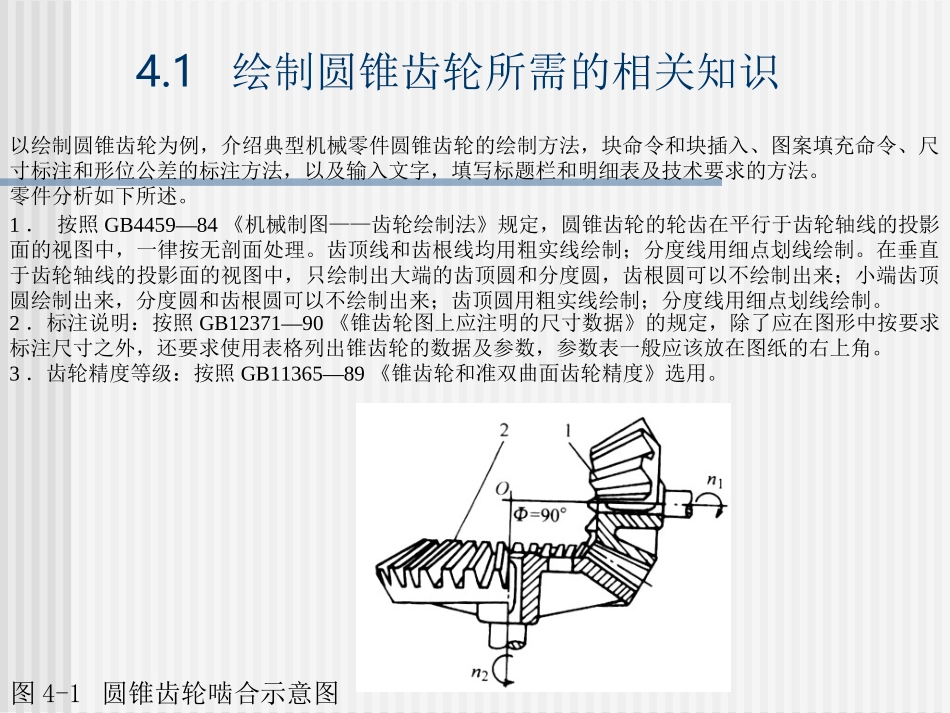

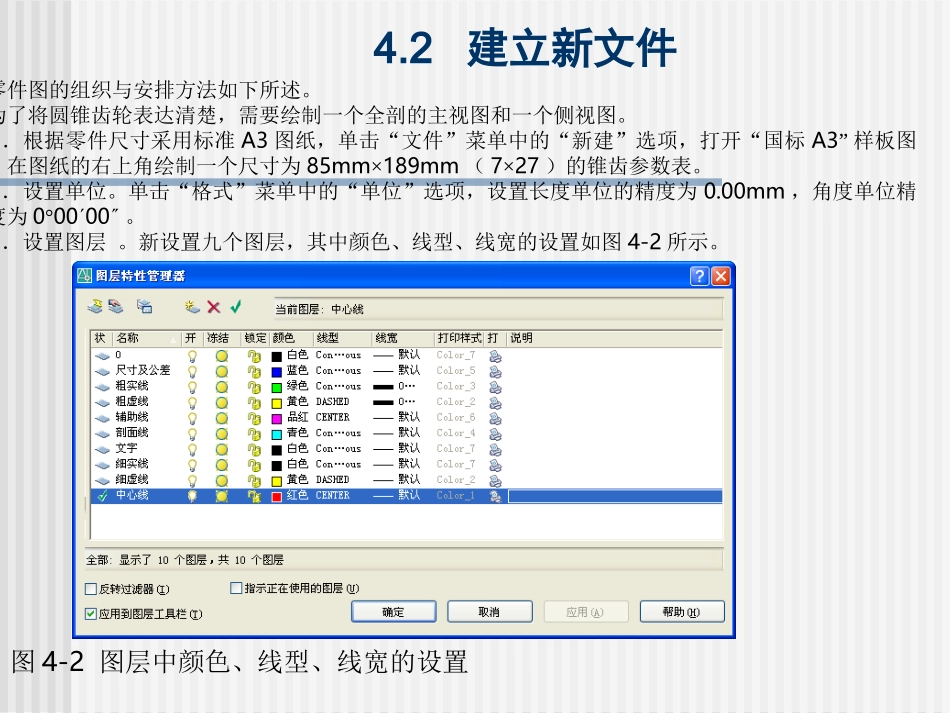

第4章圆锥齿轮绘制本章要点：在前面章节中介绍了绘制和编辑二维图形的常用命令及其操作方法，本章则将介绍使用AutoCAD2006绘制机械零件工程图的方法。机械零件工程图的绘制方法首先必须参照机械制图的国家标准，其次必须掌握零件的各个视图的投影关系，还需要熟练地应用各种命令和所掌握的各种作图技巧，通过反复练习逐步提高自己的作图能力。本章以圆锥齿轮的绘制方法为例，详细阐述绘制圆锥齿轮的步骤。`绘图步骤：1．绘制圆锥齿轮需要的相关知识2．建立新文件3．绘制圆锥齿轮的轮廓线4．绘制剖面线5．标注尺寸6．块命令与插入块7．写齿轮参数表8．图纸布局4.1绘制圆锥齿轮所需的相关知识以绘制圆锥齿轮为例，介绍典型机械零件圆锥齿轮的绘制方法，块命令和块插入、图案填充命令、尺寸标注和形位公差的标注方法，以及输入文字，填写标题栏和明细表及技术要求的方法。零件分析如下所述。2．标注说明：按照GB12371—90《锥齿轮图上应注明的尺寸数据》的规定，除了应在图形中按要求标注尺寸之外，还要求使用表格列出锥齿轮的数据及参数，参数表一般应该放在图纸的右上角。3．齿轮精度等级：按照GB11365—89《锥齿轮和准双曲面齿轮精度》选用。1．按照GB4459—84《机械制图——齿轮绘制法》规定，圆锥齿轮的轮齿在平行于齿轮轴线的投影面的视图中，一律按无剖面处理。齿顶线和齿根线均用粗实线绘制；分度线用细点划线绘制。在垂直于齿轮轴线的投影面的视图中，只绘制出大端的齿顶圆和分度圆，齿根圆可以不绘制出来；小端齿顶圆绘制出来，分度圆和齿根圆可以不绘制出来；齿顶圆用粗实线绘制；分度线用细点划线绘制。图4-1圆锥齿轮啮合示意图4.2建立新文件零件图的组织与安排方法如下所述。为了将圆锥齿轮表达清楚，需要绘制一个全剖的主视图和一个侧视图。1．根据零件尺寸采用标准A3图纸，单击“文件”菜单中的“新建”选项，打开“国标A3”样板图。在图纸的右上角绘制一个尺寸为85mm×189mm（7×27）的锥齿参数表。2．设置单位。单击“格式”菜单中的“单位”选项，设置长度单位的精度为0.00mm，角度单位精度为0°0000。3．设置图层。新设置九个图层，其中颜色、线型、线宽的设置如图4-2所示。图4-2图层中颜色、线型、线宽的设置4.3绘制圆锥齿轮的轮廓线4.3.1绘制中心线和分度圆将中心线层作为当前层。命令行的显示如下所述。命令:_line指定第一点:0,200指定下一点或［放弃（U）］:200,200//绘制第一条水平线指定下一点或［放弃（U）］:回车命令:LINE指定第一点:300,200指定下一点或［放弃（U）］:500,200//绘制第二条水平线指定下一点或［放弃（U）］:回车命令:_line指定第一点:400,300指定下一点或［放弃（U）］:400,100//绘制垂直线指定下一点或［放弃（U）］:回车//完成水平中心线和垂直中心线的绘制命令:_circle指定圆的圆心或［三点（3P）/两点（2P）/相切、相切、半径（T）］:指定圆的半径或［直径（D）］:_d指定圆的直径:140//绘制分度圆绘制完成的中心线和分度圆如图4-3所示。图4-3绘制完成的中心线和分度圆4.3.2绘制辅助线主视图中各种线型的相对位置比较复杂，所以在绘制图时必须应用一些辅助线。辅助线可以使用偏移、旋转、镜像命令来完成。将辅助线作为当前层。1．绘制垂直辅助线命令行的显示如下所述。命令:_line指定第一点:180,300指定下一点或［放弃（U）］:@0,-200//输入相对坐标指定下一点或［放弃（U）］:回车命令:_offset使用偏移命令指定偏移距离或［通过（T）］<1.0000>:6//偏移距离选择要偏移的对象或<退出>://选取刚刚绘制的垂直辅助线指定点以确定偏移所在一侧:左侧选取一点/偏移第一条垂直辅助线选择要偏移的对象或<退出>:回车命令:OFFSET指定偏移距离或［通过（T）］<6.0000>:20//偏移距离选择要偏移的对象或<退出>:指定点以确定偏移所在一侧:左侧选取//偏移第二条垂直辅助线选择要偏移的对象或<退出>:回车命令:OFFSET指定偏移距离或［通过（T）］<20.0000>:55//偏移距离选择要偏移的对象或<退出>:指定点以确定偏移所在一侧:左侧选取//偏移第三条垂直辅助线选择要偏移的对象或<退出>:回车命令:OFFSET指定偏移距离或［通过（T...
