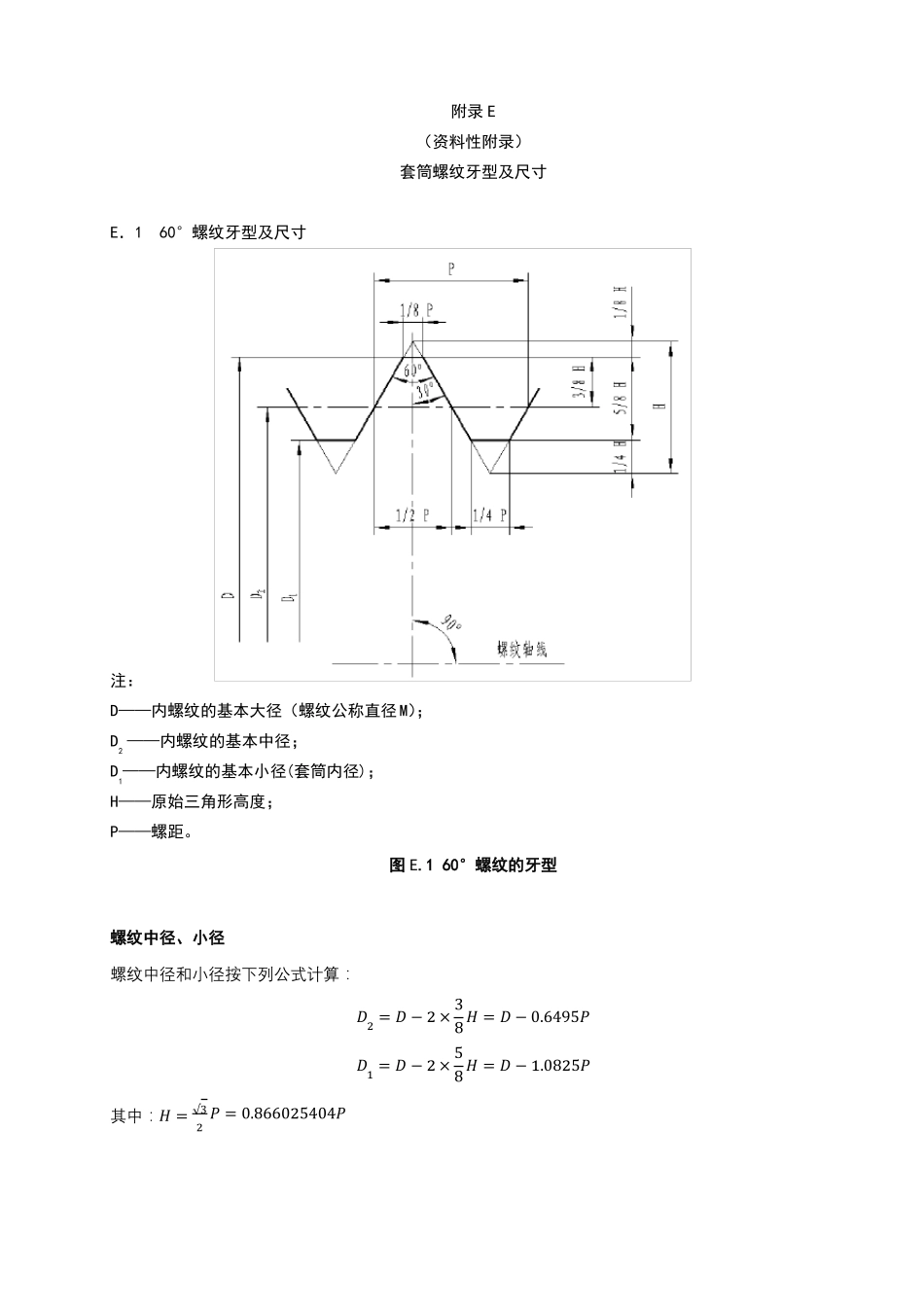

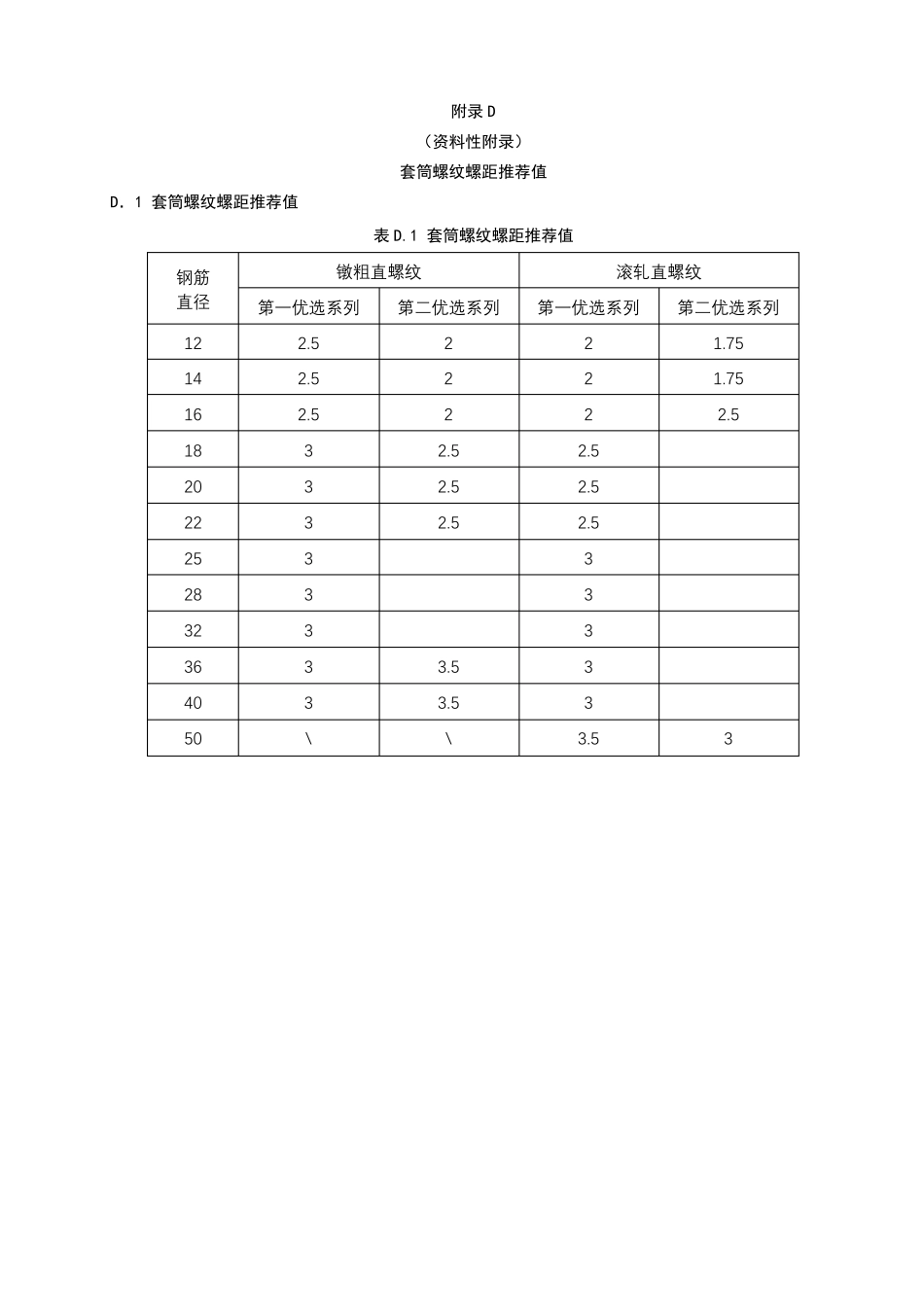

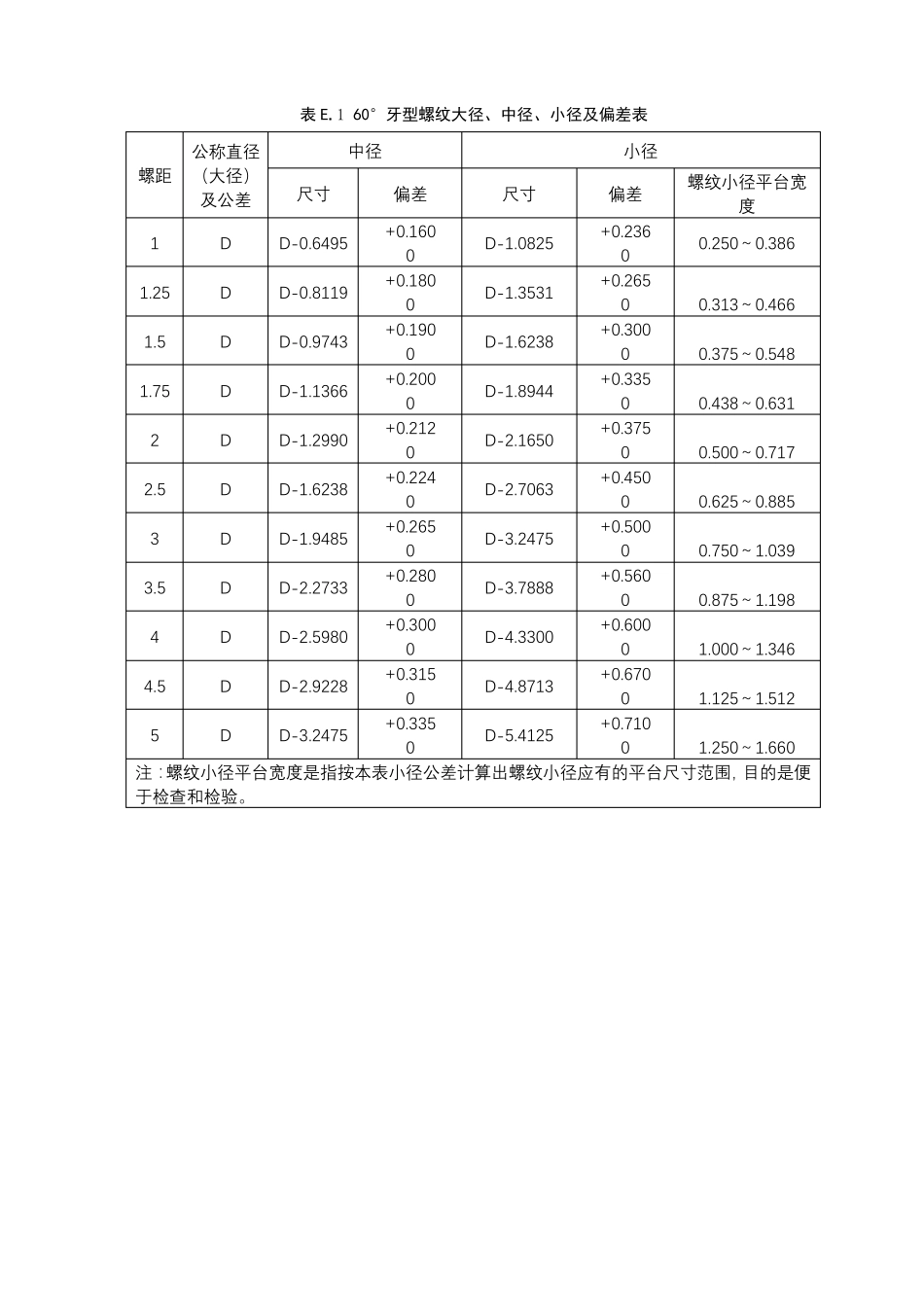

附录D(资料性附录)套筒螺纹螺距推荐值D.1套筒螺纹螺距推荐值表D.1套筒螺纹螺距推荐值钢筋直径121416182022252832364050镦粗直螺纹第一优选系列2.52.52.533333333\第二优选系列2222.52.52.53.53.5\滚轧直螺纹第一优选系列2222.52.52.5333333.5第二优选系列1.751.752.53附录E(资料性附录)套筒螺纹牙型及尺寸E.160°螺纹牙型及尺寸注:D——内螺纹的基本大径(螺纹公称直径M);D2——内螺纹的基本中径;D1——内螺纹的基本小径(套筒内径);H——原始三角形高度;P——螺距。图E.160°螺纹的牙型螺纹中径、小径螺纹中径和小径按下列公式计算:3𝐷2=𝐷−2×𝐻=𝐷−0.6495𝑃85𝐷1=𝐷−2×𝐻=𝐷−1.0825𝑃8其中:𝐻=√3𝑃2=0.866025404𝑃表E.160°牙型螺纹大径、中径、小径及偏差表公称直径螺距(大径)及公差1D中径尺寸D-0.6495偏差尺寸小径偏差螺纹小径平台宽度+0.160+0.236D-1.08250.250~0.38600+0.180+0.2651.25DD-0.8119D-1.3531000.313~0.466+0.190+0.3001.5DD-0.9743D-1.6238000.375~0.548+0.200+0.3351.75DD-1.1366D-1.8944000.438~0.631+0.212+0.3752DD-1.2990D-2.1650000.500~0.717+0.224+0.4502.5DD-1.6238D-2.7063000.625~0.885+0.265+0.5003DD-1.9485D-3.2475000.750~1.039+0.280+0.5603.5DD-2.2733D-3.7888000.875~1.198+0.300+0.6004DD-2.5980D-4.3300001.000~1.346+0.315+0.6704.5DD-2.9228D-4.8713001.125~1.512+0.335+0.7105DD-3.2475D-5.4125001.250~1.660注:螺纹小径平台宽度是指按本表小径公差计算出螺纹小径应有的平台尺寸范围,目的是便于检查和检验。E.275°螺纹牙型及尺寸注:D——内螺纹的基本大径(螺纹公称直径M);D2——内螺纹的基本中径;D1——内螺纹的基本小径;H——原始三角形高度;P——螺距。图E.275°螺纹的牙型螺纹中径、小径螺纹中径和小径按下列公式计算:3𝐷2=𝐷−2×𝐻=𝐷−0.4887𝑃85𝐷1=𝐷−2×𝐻=𝐷−0.8145𝑃8其中:𝐻=√6−√3−√2+2𝑃2=0.6516𝑃表E.275°牙型螺纹大径、中径、小径及偏差表公称直径螺距(大径)及公差1D中径尺寸D-0.4887尺寸偏差尺寸小径尺寸偏差螺纹小径平台宽度+0.120+0.178D-0.81450.250~0.43100+0.135+0.1991.25DD-0.6109D-1.0181000.313~0.516+0.143+0.2261.5DD-0.7331D-1.2218000.375~0.605+0.150+0.2521.75DD-0.8552D-1.4254000.438~0.695+0.160+0.2822DD-0.9774D-1.6290000.500~0.788+0.169+0.3392.5DD-1.2218D-2.0363000.625~0.970+0.199+0.3763DD-1.4661D-2.4435000.750~1.134+0.211+0.4213.5DD-1.7105D-2.8508000.875~1.305+0.226+0.4514DD-1.9548D-3.2581001.000~1.460+0.237+0.5044.5DD-2.1992D-3.6653001.125~1.639+0.252+0.5345DD-2.4435D-4.0726001.250~1.795注:螺纹小径平台宽度是指按本表小径公差计算出螺纹小径应有的平台尺寸范围,目的是便于检查和检验。附录F(规范性附录)直螺纹套筒型式检验报告F.1直螺纹套筒型式检验报告直螺纹套筒型式检验报告包括套筒外观和尺寸等参数的检验和接头型式检验两部分,套筒外观和尺寸等参数的检验按表F.1格式记录,接头型式检验报告格式按表F.2格式记录。表F.1直螺纹套筒型式检验报告样式(第一部分:接头、套筒参数)套筒名称送检单位套筒示意图:钢筋公称直径套筒设计外径螺纹公称直径螺纹螺距套筒钢材牌号套筒外观和尺寸参数检验记录套筒编号NO.1NO.2NO.3NO.4NO.5NO.6NO.7NO.8NO.9评定结论注:1、本表检验记录部分应由产品的检验单位负责检验与填写,其它产品信息则应由产品送检单位负责如实申报;2、套筒外观、螺纹中径和倒角项合格填写“合格”,不合格填写“不合格”,其他项均应填写实测数值,保留小数点后两位。外观套筒外径套筒长度螺纹中径螺纹小径(套筒内径)退刀槽直径倒角送检日期mm钢筋牌号套筒设计长度设计螺纹小径(套筒内径)螺纹牙型角设计退刀槽直径年月日套筒基本参数表F.2直螺纹套筒型式检验报告样式(第二部分:接头力学性能)接头名称送检单位送检日期接头等级钢筋母材及钢筋连接接头的力学性能检验编号钢筋母材试验结果钢筋公称直径(mm)屈服强度(N/mm2)抗拉强度(N/mm2)编号抗拉强度(N/mm2)单向拉伸残...
