第10章沥青路面设计VIP免费

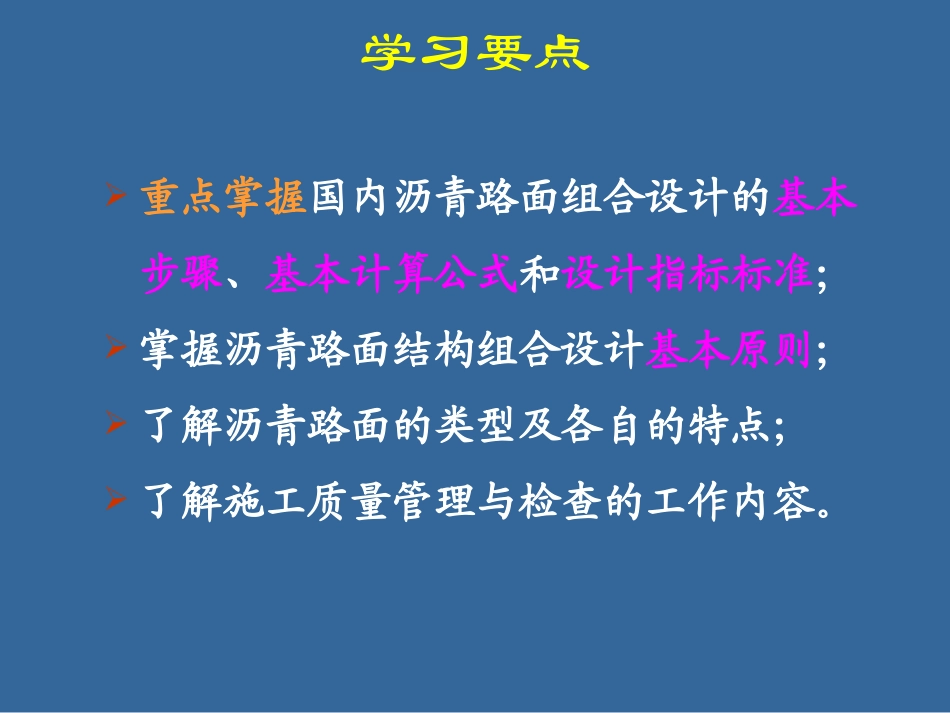

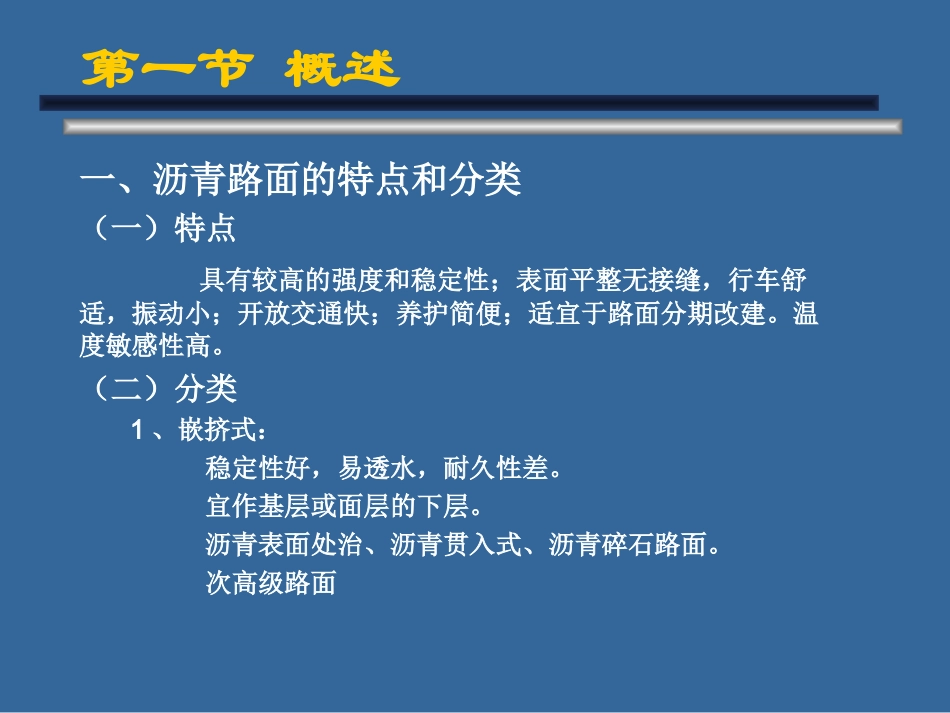

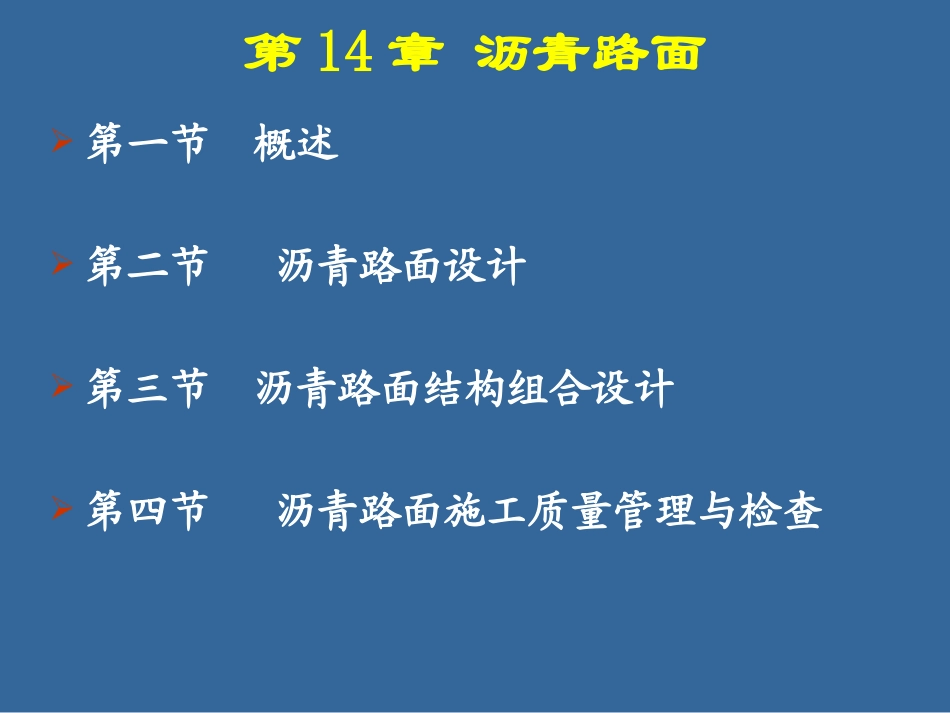

第14章沥青路面第一节概述第二节沥青路面设计第三节沥青路面结构组合设计第四节沥青路面施工质量管理与检查学习要点重点掌握国内沥青路面组合设计的基本步骤、基本计算公式和设计指标标准；掌握沥青路面结构组合设计基本原则；了解沥青路面的类型及各自的特点；了解施工质量管理与检查的工作内容。第一节概述一、沥青路面的特点和分类（一）特点具有较高的强度和稳定性；表面平整无接缝，行车舒适，振动小；开放交通快；养护简便；适宜于路面分期改建。温度敏感性高。（二）分类1、嵌挤式：稳定性好，易透水，耐久性差。宜作基层或面层的下层。沥青表面处治、沥青贯入式、沥青碎石路面。次高级路面第一节概述一、沥青路面的特点和分类2、密实式：路面结构致密，孔隙率小，强度高，耐久性好。沥青混凝土、沥青玛蹄脂碎石、沥青稳定碎石混合料路面。高级路面第一节概述一、沥青路面的特点和分类3、层铺法、路拌法、厂拌法◆层铺法：分层洒布沥青，分层摊铺矿料和碾压。沥青表面处治、沥青贯入式路面◆路拌法：在路上用机械将矿料和沥青材料就地拌和、摊铺并碾压密实◆厂拌法：将规定级配的矿料和沥青材料在工厂用专用设备加热拌和，然后运送至工地摊铺碾压。热拌热铺、热拌冷铺二、沥青路面类型1、沥青混合料路面：集料+沥青结合料沥青混凝土路面、沥青碎石路面、沥青玛蹄脂碎石路面。施工过程：沥青混合料的拌和、运输、摊铺和压实成型。2、沥青表面处治路面：分层浇洒沥青、撒铺矿料并压实成型.（﹤3cm)作磨耗层/表面封层。层铺法/拌和法施工工序：清理基层洒布透层沥青浇洒第一层沥青撒铺矿料碾压养护第一节概述二、沥青路面类型3、沥青贯入式路面：沥青碎石层嵌缝料§“先石后油”§浅贯入（4-5cm），深贯入（6-8cm）§用作三、四级公路的面层§上拌下贯式路面，拌和层厚度应为2.5-4cm。总厚度应为7-10cm。§施工工序：·······先摊铺矿料碾压洒布沥青撒铺嵌缝料碾压撒铺封层料碾压第一节概述灌入摊铺第一节概述第一节概述三、施工要求1、施工季节温暖干燥的气候条件2、施工路段不宜铺筑在纵坡大于6%路段上，纵坡大于3%的路段，应采用粗粒式的沥青碎石或粗粒式的沥青表面处治。第二节沥青路面设计－设计内容1.原材料调查与选择调查：查明拟修建道路路线附近材料分布情况（石灰、粉煤灰、水泥、石料、沥青等），以便就地取材选择：根据经济技术性原则，选择沥青材料和集料种类2.沥青混合料及基层材料配合比设计沥青混合料配合比设计：确定最佳沥青用量基层材料配合比设计：确定各组成材料的比例3.材料参数的测定路面材料抗压强度、劈裂强度、抗压模量、弯拉模量以及土基回弹模量等第1节沥青路面设计－设计内容4.路面结构组合设计交通调查与分析：交通量、交通组成、轮迹横向分布拟定路面结构设计方案：根据现场工程地质情况、材料调查、自然条件以及交通条件拟定设计层位厚度确定：采用设计指标与标准验算5.路面结构方案比选分析各类路面设计方案的技术要求（强度和变形）满足情况；分析各类路面设计方案的工程造价，根据经济技术原则予以比选淮－盐高速累积标准轴载淮安－盐城高速公路设计年限15年，双向四车道设计路段单个车道设计年限内累积标准轴载(×106)淮安枢纽-车桥21.84车桥-建湖21.86建湖-鞍湖21.38鞍湖-盐城西18.59盐城西-盐城南11.27盐城南-盐城东13.90淮－盐高速路面结构组合设计方案淮安－盐城高速公路路面结构组合设计方案细粒式沥青混凝土4cm中粒式沥青混凝土6cm沥青稳定碎石24cm？？水泥稳定碎石63cm级配碎石15cm土基细粒式沥青混凝土4cm中粒式沥青混凝土6cm粗粒式沥青混凝土8cm？？水泥稳定碎石34cm二灰土20cm土基细粒式沥青混凝土4cm中粒式沥青混凝土6cm沥青稳定碎石12cm级配碎石15cm？？水泥稳定碎石32cm水泥稳定碎石20cm细粒式沥青混凝土4cm中粒式沥青混凝土6cm沥青稳定碎石10cm？？水泥稳定碎石35cm级配碎石20cm土基土基柔性路面半刚性基层沥青路面夹层式组合基层沥青路面组合基层沥青路面夹层结构夹层：半刚性基层中夹带柔性级配碎石形...
