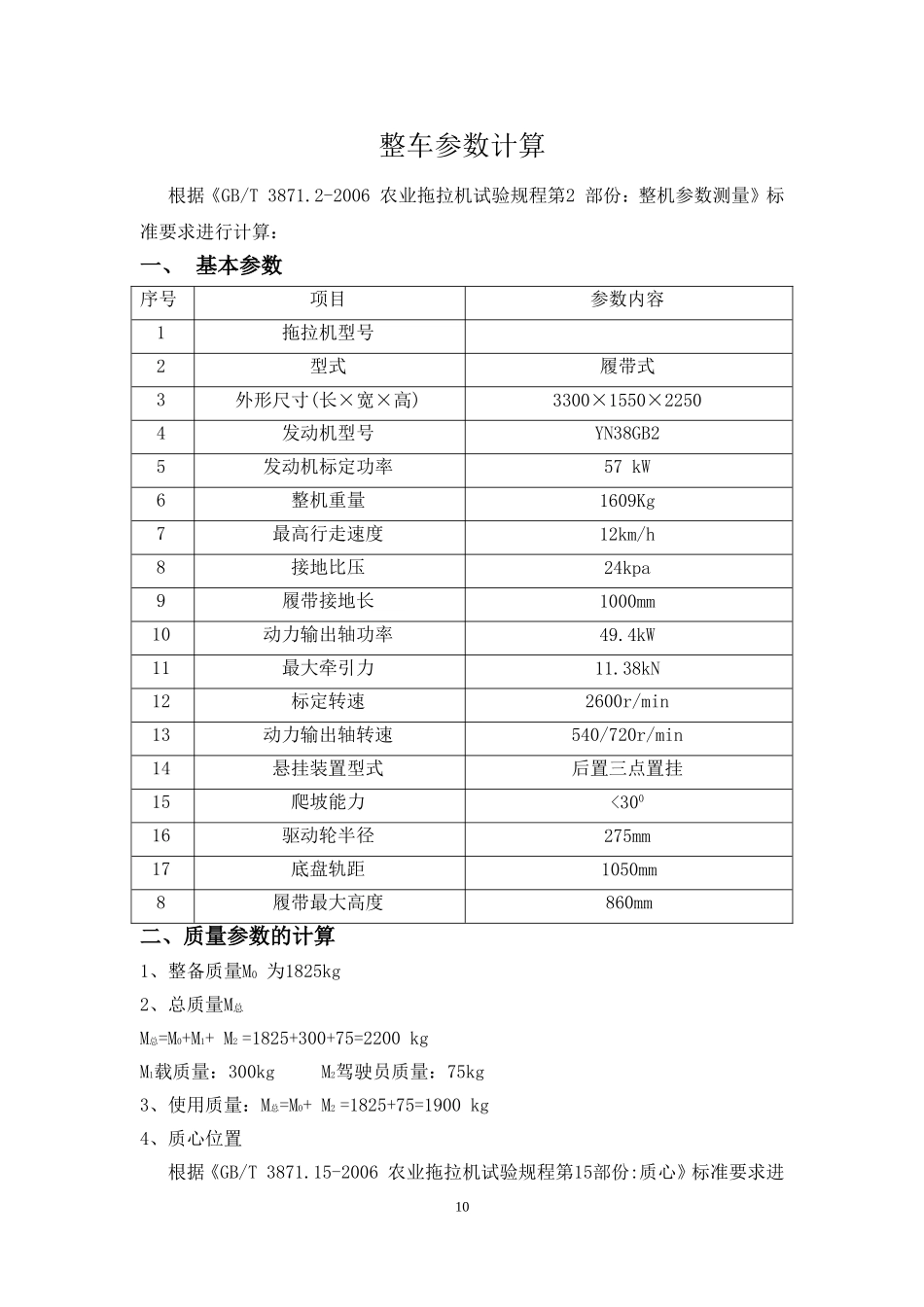

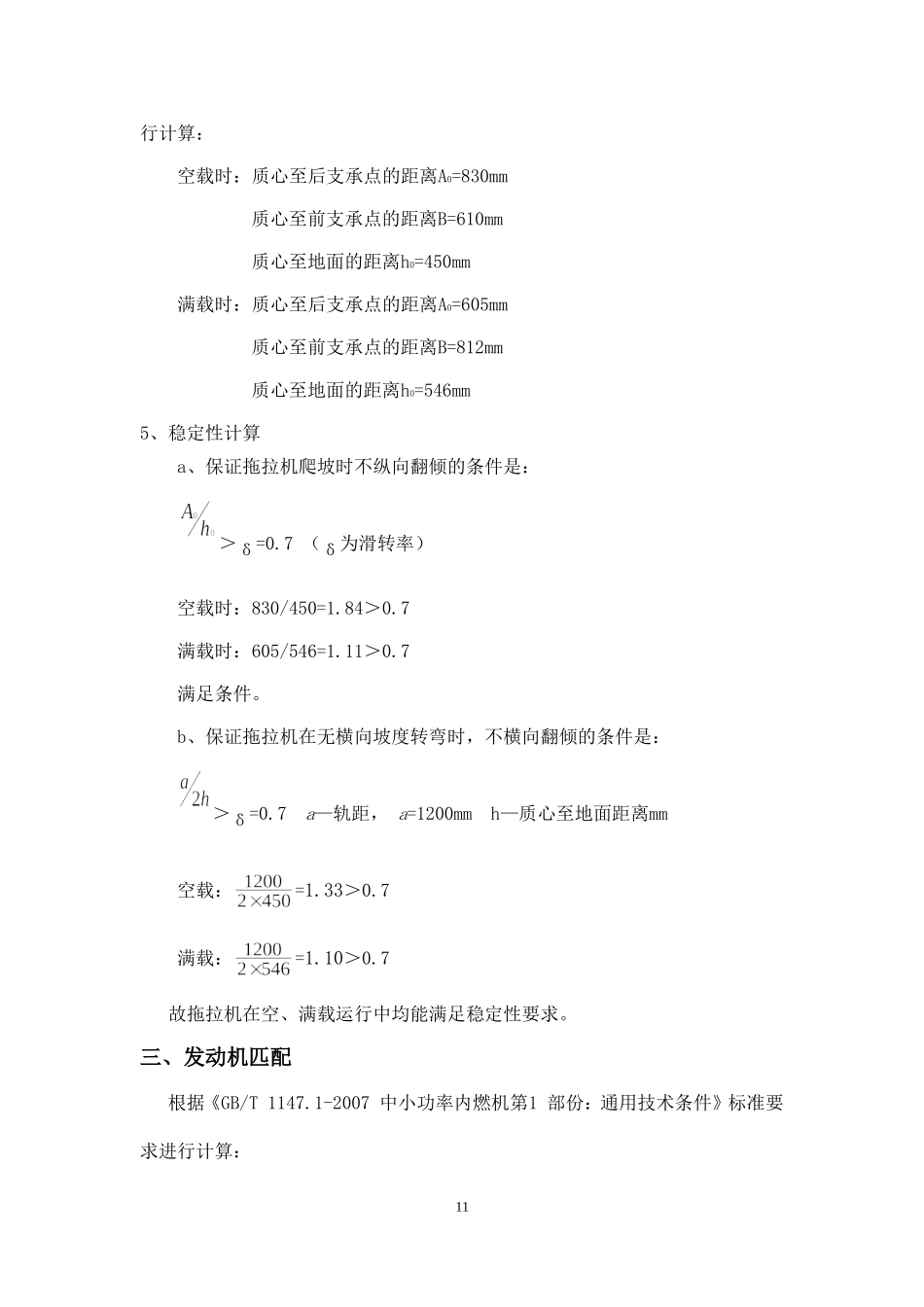

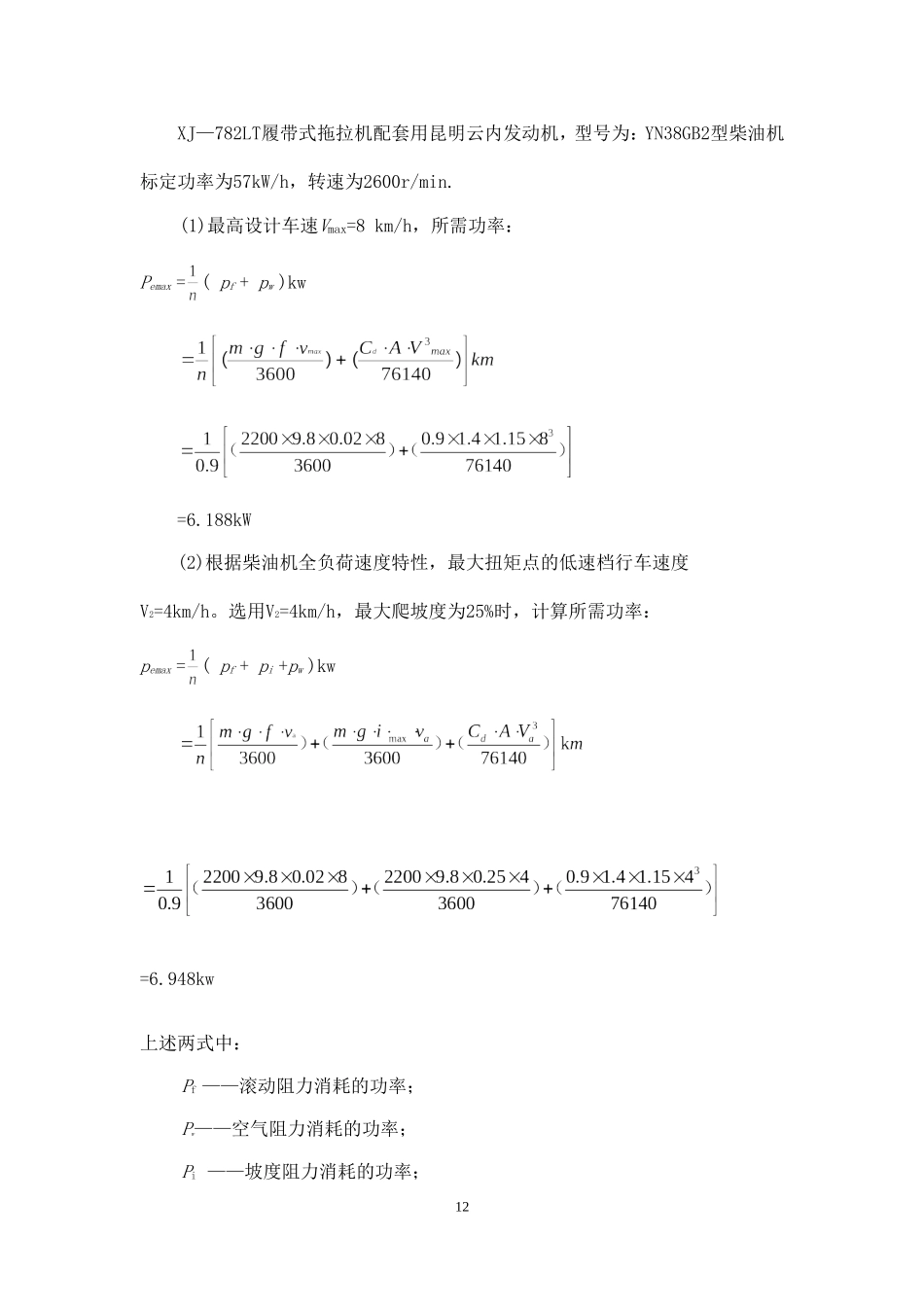

整车参数计算根据《GB/T3871.2-2006农业拖拉机试验规程第2部份：整机参数测量》标准要求进行计算：一、基本参数序号项目参数内容1拖拉机型号2型式履带式3外形尺寸(长×宽×高)3300×1550×22504发动机型号YN38GB25发动机标定功率57kW6整机重量1609Kg7最高行走速度12km/h8接地比压24kpa9履带接地长1000mm10动力输出轴功率49.4kW11最大牵引力11.38kN12标定转速2600r/min13动力输出轴转速540/720r/min14悬挂装置型式后置三点置挂15爬坡能力<30016驱动轮半径275mm17底盘轨距1050mm8履带最大高度860mm二、质量参数的计算1、整备质量M0为1825kg2、总质量M总M总=M0+M1+M2=1825+300+75=2200kgM1载质量：300kgM2驾驶员质量：75kg3、使用质量：M总=M0+M2=1825+75=1900kg4、质心位置根据《GB/T3871.15-2006农业拖拉机试验规程第15部份:质心》标准要求进10行计算：空载时：质心至后支承点的距离A0=830mm质心至前支承点的距离B=610mm质心至地面的距离h0=450mm满载时：质心至后支承点的距离A0=605mm质心至前支承点的距离B=812mm质心至地面的距离h0=546mm5、稳定性计算a、保证拖拉机爬坡时不纵向翻倾的条件是：＞δ=0.7（δ为滑转率）空载时：830/450=1.84＞0.7满载时：605/546=1.11＞0.7满足条件。b、保证拖拉机在无横向坡度转弯时，不横向翻倾的条件是：＞δ=0.7a—轨距，a=1200mmh—质心至地面距离mm空载：=1.33＞0.7满载：=1.10＞0.7故拖拉机在空、满载运行中均能满足稳定性要求。三、发动机匹配根据《GB/T1147.1-2007中小功率内燃机第1部份：通用技术条件》标准要求进行计算：11XJ—782LT履带式拖拉机配套用昆明云内发动机，型号为：YN38GB2型柴油机标定功率为57kW/h，转速为2600r/min.(1)最高设计车速Vmax=8km/h，所需功率：Pemax=(pf+pw)kw=6.188kW(2)根据柴油机全负荷速度特性，最大扭矩点的低速档行车速度V2=4km/h。选用V2=4km/h，最大爬坡度为25%时，计算所需功率：pemax=(pf+pi+pw)kw=6.948kw上述两式中：Pf——滚动阻力消耗的功率；Pw——空气阻力消耗的功率；Pi——坡度阻力消耗的功率；12η——传动效率系数，取η=0.9；f——滚动阻力系数，取f=0.02；Cd——空气阻力系数，取Cd=0.9；A——拖拉机前进方向迎风面积A=B×H（宽×高）=1.40×1.15Va——拖拉机取低档速度Va=4km/h;imax——最大爬坡坡度，imax=25%；G——拖拉机总质量，G总=2200kg。（注：表示履拖在工作状态）经计算拖拉机组满载时以最高时速行驶所需功率Pemax和低档速度爬25%的坡时，所需功率均小于YN38GB2柴油机的标定功率57kW，并有一定功率储备，故能够满足设计要求。五、履带式底盘的设计与确定1、履带底盘的说明：底盘是拖拉机的重要部件，它对整个装置起着支撑作用。所以根据农用履带式拖拉机对整个装置进行较完整的配合与加工等一系列的设计。履带行走装置有“四轮一带”（驱动轮，支重轮，导向轮，拖带轮或张紧轮，以及履带），张紧装置和行走机构组成。机械行走时,驱动轮在履带紧边产生一个拉力，力图把履带从支重轮下拉出。出于支重轮下的履带与地面有足够的附着力，阻止履带的拉出，迫使驱动轮卷绕履带向前滚动，导向轮把履带铺设到地面，从而使机体借支重轮沿履带轨道向前运行。大功率轮式拖拉机机重一般在5500~8500kg,接地面积比履带拖拉机小,因此接地压力较大。经数年耕作后,在土壤的耕层下面将生成硬底层,不利于土壤的蓄水保墒和作物的生长。即使经过深度翻耙,依然会保持碎小的板结硬块,13土壤的显微结构遭到了破坏。附着性能差,滑转率高。橡胶履带拖拉机牵引力大,适合重负荷作业(如耕、耙等),接地比压小,对农田压实、破坏程度轻,特别适合在低、湿地作业,而且除田间作业外,还在农田基本建设和小型水利工程中用作推土机,综合利用程度较高。依据轮式与大功率履带机械的特点，以其以上所叙述的比较分析，综合考虑后得出采用：三角形式的“四轮一带”橡胶履带行走装置。履带整机参数初步确定以后，应进行计算该履带机械的基本性能是否满足预期要求，整机参数选择是否合理。这里主要是关于牵引性能的计算。2、牵引功率计算：根据《GB/T3871.9-2006农业拖拉机试验规程第9部份：牵引功率试验》标准要求进行计算...
