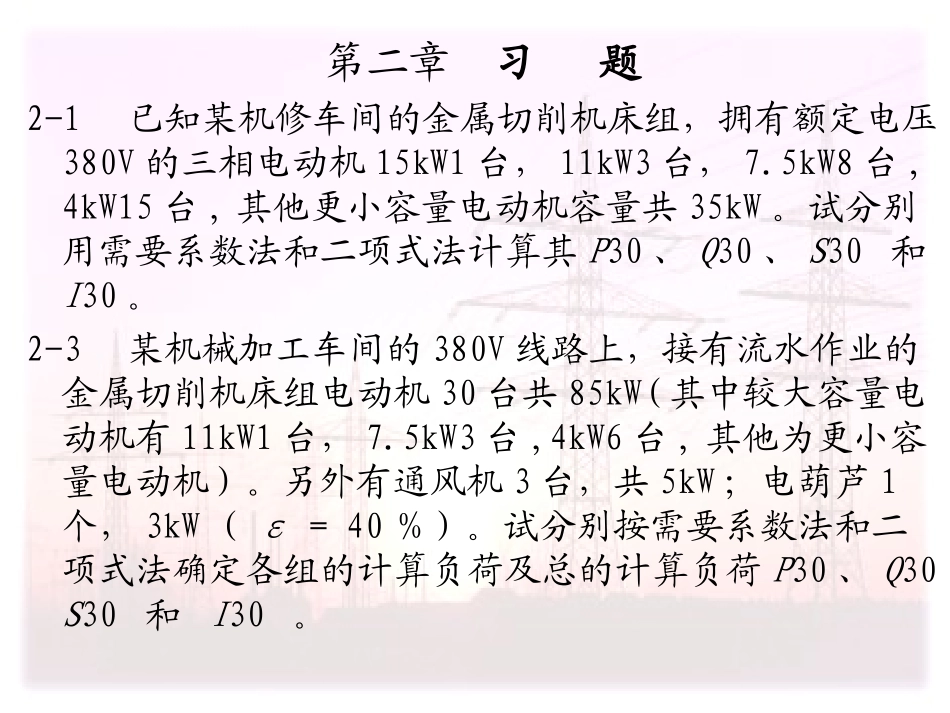

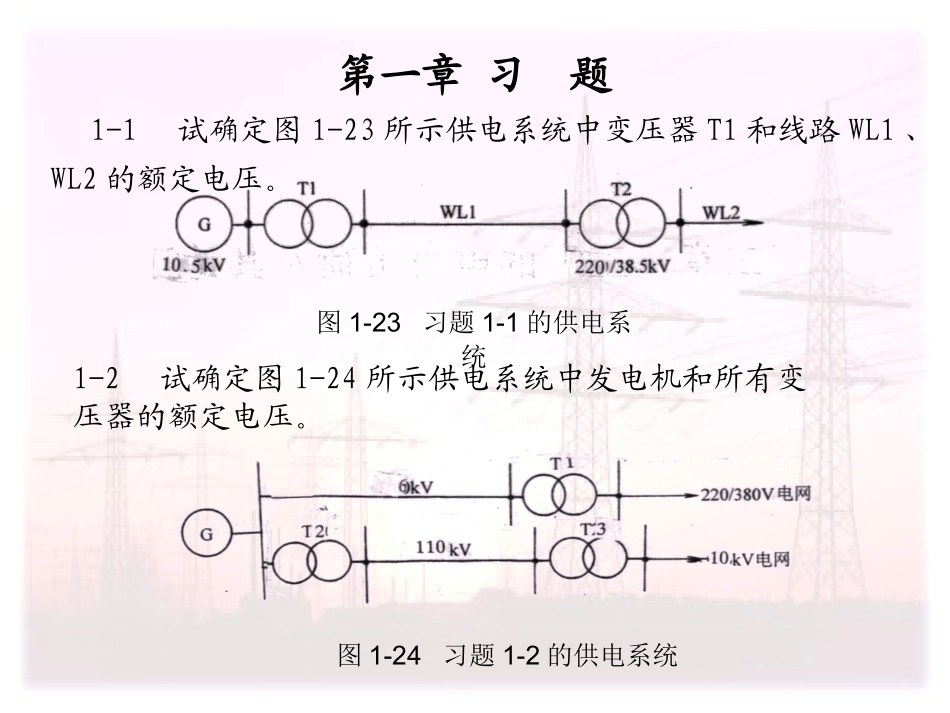

工厂供电武汉理工大学自动化学院图1-23习题1-1的供电系统第一章习题1-1试确定图1-23所示供电系统中变压器T1和线路WL1、WL2的额定电压。1-2试确定图1-24所示供电系统中发电机和所有变压器的额定电压。图1-24习题1-2的供电系统2010/2工厂供电及电力系统电压与电能质量中性点运行方式及接地型式工厂供电第二章习题2-1已知某机修车间的金属切削机床组，拥有额定电压380V的三相电动机15kW1台，11kW3台，7.5kW8台,4kW15台,其他更小容量电动机容量共35kW。试分别用需要系数法和二项式法计算其P30、Q30、S30和I30。2-3某机械加工车间的380V线路上，接有流水作业的金属切削机床组电动机30台共85kW(其中较大容量电动机有11kW1台，7.5kW3台,4kW6台,其他为更小容量电动机)。另外有通风机3台，共5kW；电葫芦1个，3kW（ε＝40％）。试分别按需要系数法和二项式法确定各组的计算负荷及总的计算负荷P30、Q30、S30和I30。2010/2工厂供电及电力系统电压与电能质量中性点运行方式及接地型式工厂供电2-6有一条长2km的10kV高压线路供电给两台并列运行的电力变压器。高压线路采用LJ-70铝绞线，等距水平架设，线距1m。两台变压器均为S9-800/10型，Dyn11联结，总的计算负荷为900kW，cosφ=0.86，Tmax＝4500h。试分别计算此高压线路和电力变压器的功率损耗和年电能损耗。2-8某厂的有功计算负荷为4600kW,功率因数为0.75。现拟在该厂高压配电所10kV母线上装设BWF10.5-40-1型并联电容器，使功率因数提高到0.90，问需装设多少个？装设电容器以后，该厂的视在计算负荷为多少？比未装设电容器时的视在计算负荷减少了多少？2010/2工厂供电及电力系统电压与电能质量中性点运行方式及接地型式工厂供电2-9某车间有一条380V线路，供电给表2-6所列5台交流电动机。试计算该线路的计算电流和尖峰电流。（提示：计算电流在此可近似地按公式计算，式中KΣ建议取0.9）。30NIKIM5M4M3M2M116566.322714034起动电流/A3010.232.4206.1额定电流/A电动机参数表2-6习题2-9的负荷资料3-1有一地区变电站通过一条长7km的10kV架空线路供电给某工厂变电所，该变电所装有两台并列运行的Yyn0联结的S9-1000型变压器。已知地区变电站出口断路器为SN10-10Ⅱ型。试用欧姆法计算该工厂变电所10kV母线和380V母线的短路电流及短路容量。)3()3()3()3()3(shshkIiIII、、、、(3)kS3-2试用标幺制法重作习题3-1。第三章习题4-1某厂的有功计算负荷为2500kW，功率因数经补偿后达到0.91（最大负荷时）。该厂10kV进线上拟安装一台SN10-10型少油断路器，其主保护动作时间为0.9s，断路器断路时间为0.2s，其10kV母线上的=18kA试选择此少油断路器的规格。4-2某10/0.4kV的车间变电所，总计算负荷为780kVA，其中一、二级负荷为460kVA。当地年平均气温为25℃。试初步选择该车间变电所主变压器的台数和容量。(3)kI第四章习题5-1试按发热条件选择220/380V、TN-S系统中的相线、中性线（N线）和保护线（PE线）的截面及穿线的硬塑料管（PC）的内径。已知线路的计算电流为150A，敷设地点的环境温度为25℃，拟用BLV型铝芯塑料线穿硬塑料管埋地敷设。5-2有一条380V的三相架空线路，配电给2台40kW、、的电动机。该线路长70m，线路的线间几何均距为0.6m，允许电压损耗为5%，该地区最热月平均最高气温为30℃。试选择该线路的相线和PEN线的LJ型铝绞线截面。0.85cos0.8第五章习题图5-36习题5-3的线路5-3试选择一条供电给图5-36所示两台低损耗配电变压器的10kV架空线路的LJ型铝绞线截面。全线截面一致。线路允许电压损耗为5%。两台变压器的年最大负荷利用小时数均为4500h，。当地环境温度为35℃。线路的三相导线作水平等距排列，线距1m。（注：变压器的功率损耗可按近似公式计算）cos0.92-3(1).按需要系数法计算为:69.745.938.824.6—0.54取=0.95——40.825.9————34总计1.731.140.980.571.730.50.15(ε=25%)3(ε=40%)3.79(ε=25%)1电葫芦37.65340.750.80.853通风机264.742.636.821.31.730.50.258530机床组1I30/AS30/kVAQ30/kvarP30/kW计算负荷需要系数设备容量/kW台数设备名称序号ePdKcostanK1-1T1，10.5/242kV；WL1，220kV；WL2，35kV。1-2G，6...
