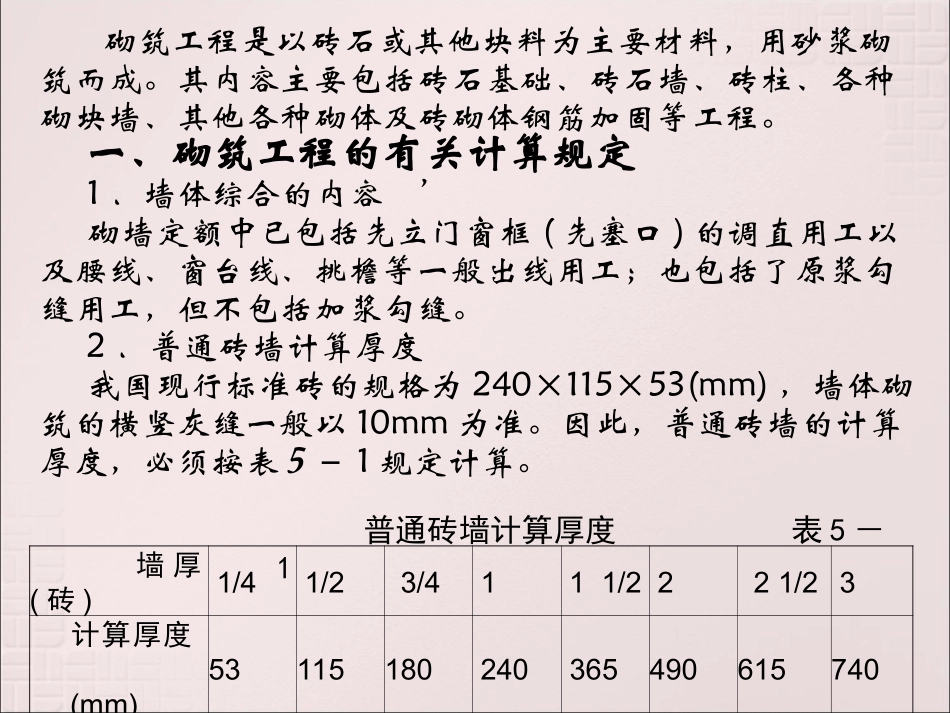

砌筑工程是以砖石或其他块料为主要材料，用砂浆砌筑而成。其内容主要包括砖石基础、砖石墙、砖柱、各种砌块墙、其他各种砌体及砖砌体钢筋加固等工程。一、砌筑工程的有关计算规定1．墙体综合的内容’砌墙定额中已包括先立门窗框(先塞口)的调直用工以及腰线、窗台线、挑檐等一般出线用工；也包括了原浆勾缝用工，但不包括加浆勾缝。2．普通砖墙计算厚度我国现行标准砖的规格为240×115×53(mm)，墙体砌筑的横竖灰缝一般以10mm为准。因此，普通砖墙的计算厚度，必须按表５－1规定计算。墙厚(砖)1/41/23/4111/2221/23计算厚度(mm)53115180240365490615740普通砖墙计算厚度表5－13．基础与墙(柱)身的界线划分（1）基础与墙(柱)身使用同一种材料时，以设计室内地面为界(有地下室者，以地下室室内设计地面为界)，以下为基础，以上为墙(柱)身，如图５－1(a)所示。（2）基础与墙(柱)身使用不同材料时，若两种材料的交接处在设计室内地面±300mm以内时，以不同材料为分界线，如图５－1(b)所示；若超过300mm时，以设计室内地面为分界线，如图５－1(c)所示。图５－1基础与墙(柱)身分界线（3）砖、石围墙，以设计室外地坪为界线，以下为基础，以上为墙身。4．砌筑砂浆种类、强度等级设计规定的砌筑砂浆种类、强度等级与定额规定不同时，可以换算。5．基础与墙身的计算长度（1）外墙基础和外墙身的长度均按外墙中心线长度计算，其计算公式见挖地槽所述。（2）内墙长度按内墙净长线计算，如图５－2所示。（3）内墙基础长度按其净长线计算，如图５－2所示。图５—2内墙基础和内墙身的净长线6．墙身的计算高度（1）外墙身高度。其下界起点为基础与墙身的分界线。其上界止点：平屋面平屋面算至钢筋混凝土板顶，如图５－3(a)、(b)所示；坡屋面有屋架且室内外均有天棚者，算至屋架下弦底另加200mm，如图５－3(c)所示；无天棚者算至屋架下弦底加300mm，如图５－3(d)所示；出檐宽度超过600mm时，应按实砌高度计算。图５—3外墙身高示意图(a)有挑檐(b)无挑檐(c)有檐口天棚(d)无檐口天棚（2）内墙身高度。其下界起点，底层与外墙身相同，2层及2层以上以楼板面为起点。其上界止点：位于屋架下弦的算至屋架下弦底面，如图５－4(a)所示；无屋架下弦的算至天棚底再加100mm，如图５－4(b)所示。有钢筋混凝土楼隔层者，算至混凝土板底，如图５－4(c)所示；不同板厚压在同一墙上时，按平均高度计算，如图５－4(d)所示；粱下墙算至梁底，如图５－4(e)所示；板头不伸入墙内时，其高度算至板顶面，如图５－4(f)所示；墙上一边压板，一边不压板时，按不压板计算高度，如图５－4(g)所示。（3）内外山墙的高度。按平均高度计算。图５—4内墙高度示意图（4）女儿墙的高度。有混凝土压顶时，由屋面板底面算至压顶底面，如图５－5(a)所示；无混凝土压顶时，由屋面板底面算至女儿墙顶面，如图５－5(b)所示。图５—5女儿墙高度示意图(a)有压顶(b)无压顶二、砌筑工程量的计算方法1．砖石基础砖石基础的工程量，按图示尺寸以立方米计算。（1）带形砖石基础可按下式计算：‘V=基础长度×基础断面积基础大放脚T形接头处的重叠部分以及嵌入基础的钢筋、铁件、管道和基础防潮层等所占的体积不予扣除，靠墙沟道的挑砖亦不增加，附墙垛基础宽出部分的体积应并入基础工程量内。穿过基础的孔洞，其一个孔洞面积在0.3m2以内者不予扣除，孔洞上的砖拱或过梁等不另计算；孔洞面积超过0.3m2者应扣除，其孔洞上的砖拱或过梁等应另行计算。对于带形砖基础，通常采用等高式和不等高式两种大放脚砌筑法，如图５－6所示。采用标准砖砌筑等高式和不等高式大放脚，都有一定的规律可循。等高式大放脚的每层高度(两层砖加两道灰缝)为126mm，每边放出宽(一砖长加一道灰缝的四分之一)为62.5mm；不等高式大放脚的每边放出宽也是62.5mm，每层高度层次为：两砖一层(126mm)，一砖一层(一层砖加一道灰缝为63mm)，再两砖一层，依此类推下去。图５—6砖基础大放脚示意图(a)等高式(b)不等高式2．普通砖墙普通砖墙按图示尺寸以立方米计算工程量。其计算公式为：V=(墙长×墙高－应扣除的洞口面积)×墙厚－应扣除的嵌入墙内构件体积十应增加的突出墙面的体积计算墙...
