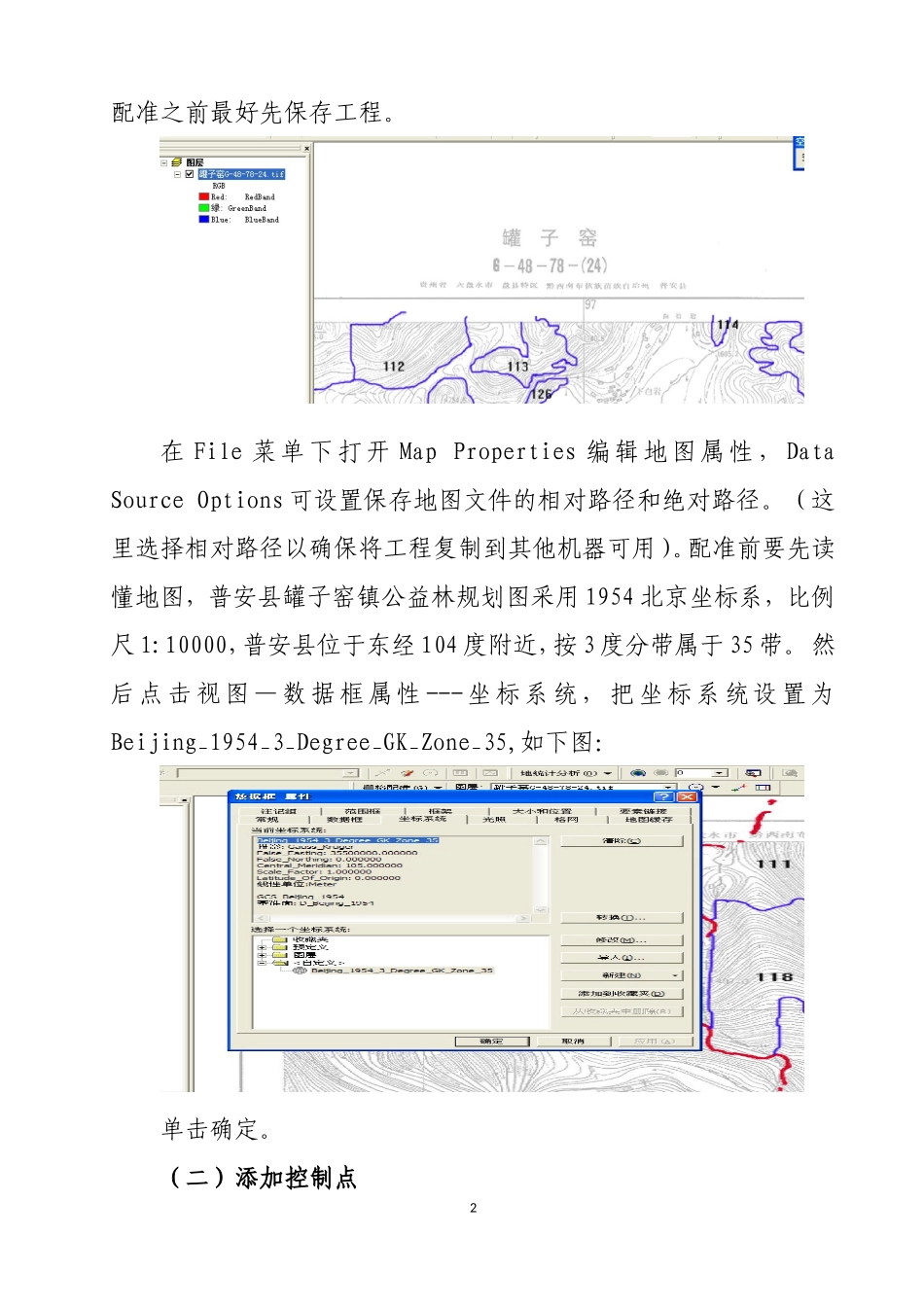

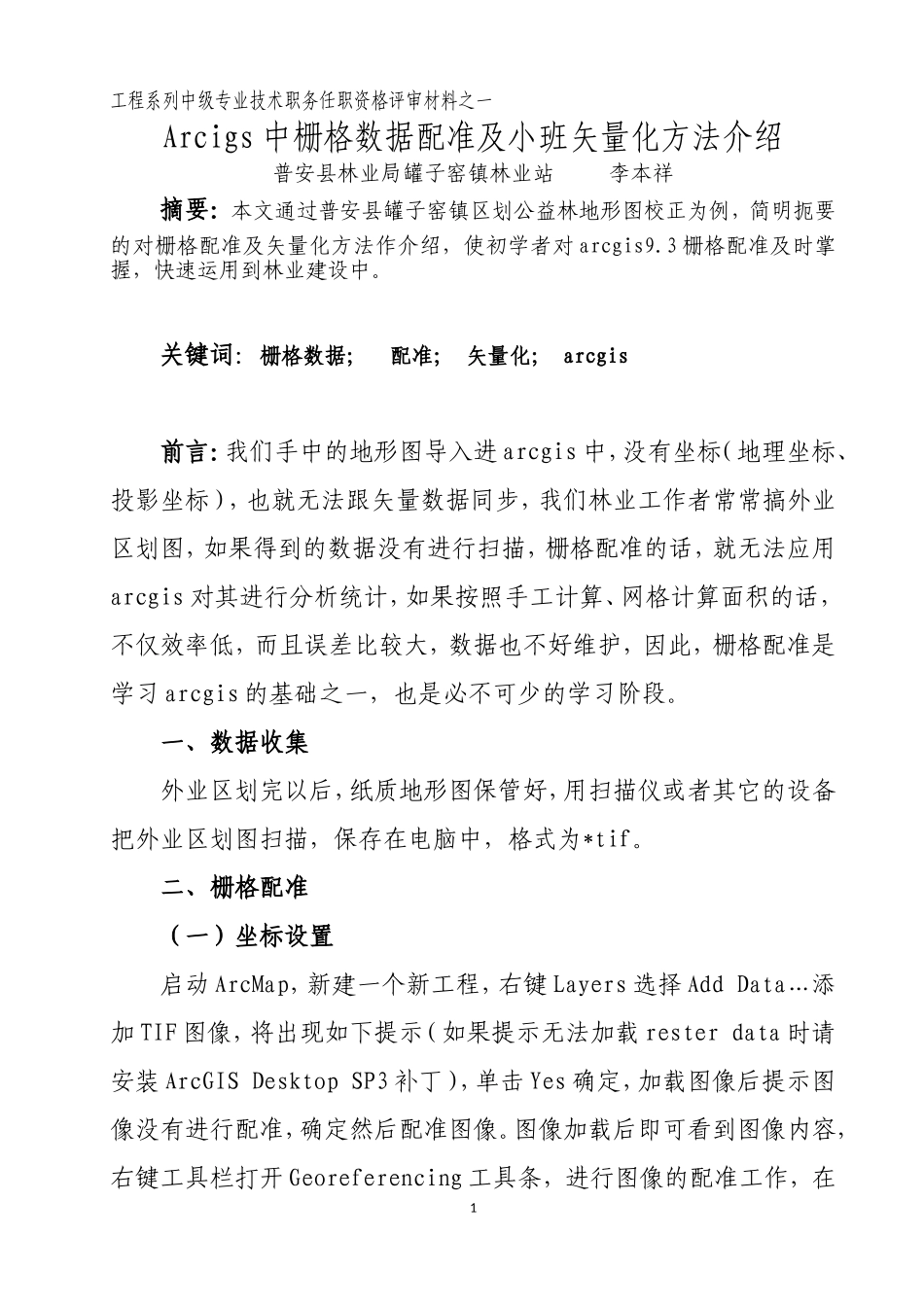

工程系列中级专业技术职务任职资格评审材料之一Arcigs中栅格数据配准及小班矢量化方法介绍普安县林业局罐子窑镇林业站李本祥摘要：本文通过普安县罐子窑镇区划公益林地形图校正为例，简明扼要的对栅格配准及矢量化方法作介绍，使初学者对arcgis9.3栅格配准及时掌握，快速运用到林业建设中。关键词：栅格数据；配准；矢量化；arcgis前言：我们手中的地形图导入进arcgis中，没有坐标（地理坐标、投影坐标），也就无法跟矢量数据同步，我们林业工作者常常搞外业区划图，如果得到的数据没有进行扫描，栅格配准的话，就无法应用arcgis对其进行分析统计，如果按照手工计算、网格计算面积的话，不仅效率低，而且误差比较大，数据也不好维护，因此，栅格配准是学习arcgis的基础之一，也是必不可少的学习阶段。一、数据收集外业区划完以后，纸质地形图保管好，用扫描仪或者其它的设备把外业区划图扫描，保存在电脑中，格式为*tif。二、栅格配准（一）坐标设置启动ArcMap，新建一个新工程，右键Layers选择AddData…添加TIF图像，将出现如下提示（如果提示无法加载resterdata时请安装ArcGISDesktopSP3补丁），单击Yes确定，加载图像后提示图像没有进行配准，确定然后配准图像。图像加载后即可看到图像内容，右键工具栏打开Georeferencing工具条，进行图像的配准工作，在1配准之前最好先保存工程。在File菜单下打开MapProperties编辑地图属性，DataSourceOptions可设置保存地图文件的相对路径和绝对路径。（这里选择相对路径以确保将工程复制到其他机器可用）。配准前要先读懂地图，普安县罐子窑镇公益林规划图采用1954北京坐标系，比例尺1:10000，普安县位于东经104度附近，按3度分带属于35带。然后点击视图—数据框属性---坐标系统，把坐标系统设置为Beijing_1954_3_Degree_GK_Zone_35,如下图：单击确定。（二）添加控制点2这里只找了4个点进行配置（可以找更多的点），从左到右从下到上，逆时针编号为1、2、3、4；在ArcMap中单击Georefercning工具条上的AddControlPonit工具（先掉AutoAdjuest选项），添加4个点控制点。（这里以第一个控制点为例，其它依此类推）如下图：然后编辑LinkTable中的4个控制点的代表的公里数，然后单击“Georeferecning下拉菜单的AutoAdjuest”图像即进行校正这时可看到参差值这里是0.00175（TotalRMS）非常小说明配准较为精确。（三）栅格校正最后保存校正重新生成采样数据，单击“Georeferencing”工具条的“Rectify”菜单矫正并重采样栅格生成新的栅格文件；打开“SaveAs”对话框设置保存参数和保存的校正栅格图像格式、保存位置等信息；其中“ResampleType”指定重新采样的类型，有三种选项NearestNeighbor（fordiscreatedata）自然邻近内插（不连续数据）、BilinearInterpolation（forcontinuous3data）双线性内插（连续数据）、CubicConvolution（forcontinuousdata）立方卷积内插（连续数据）；这里选择了第二项，重采样类型选择（二次型插值，对于连续的）。确定生成新的栅格数据，然后加载到ArcMap中进行下一步矢量化工作。三、矢量化小班单击ArcMap工具条上的ArcCatalog按钮打开ArcCatalog程序（ArcGIS的地理信息资源都这里完成创建、删除、复制等管理工作），在Catalog树下展开工程所在位置，鼠标右键菜单中选择新建子菜单的Shapefile…新建一个Shape格式的地理要素文件（地理要素可存储为其他格式）；在“CreateNewShapefile”对话框中给新的要素命名，在“FeatureType”要素类型下拉列表框中选择创建要素的类型（一个Shape文件只能表示一种要素），如：Ponit点、4Polyline多边型线、Polygon多边形面和MultiPoint、MultiPatch，这里我们创建一个“polyline面”文件；在“SpatialReference”框中没有指定坐标系，因此单击“Edit…”按钮给新建的要素类指定坐标系；单击“Edit…”按钮后打开“SpatialReferenceProperties”对话框，然后单击“Select…”按钮选择一个合适的投影坐标系，这里我们选择“Beijing_1954_3_Degree_GK_Zone_35”坐标系，最后确定返回完成Shapefile的创建；回到ArcMap中添加新建的Shapefile点文件到Layers下，将栅格图对准到矢量...
