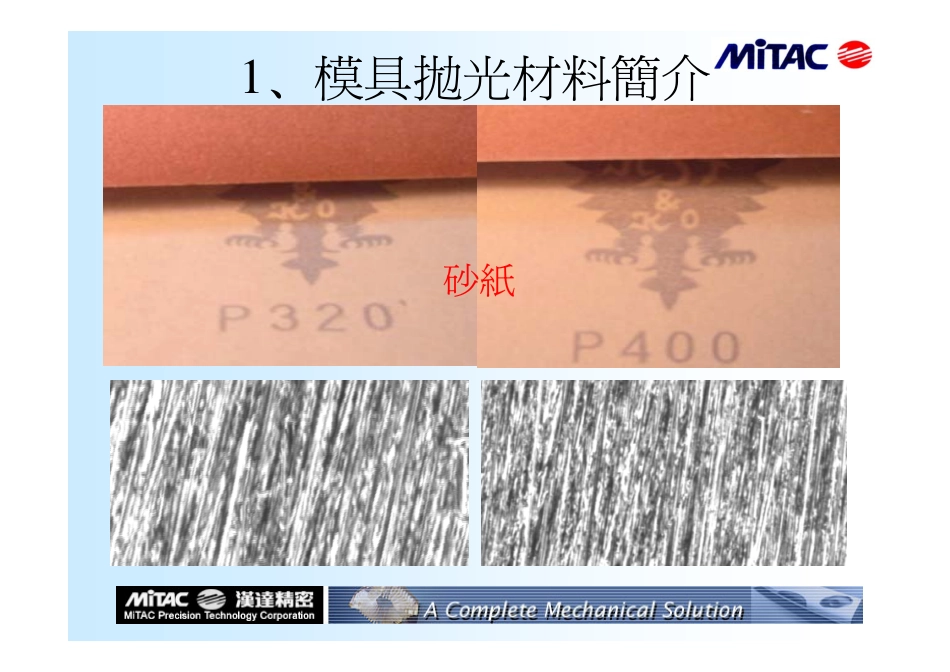

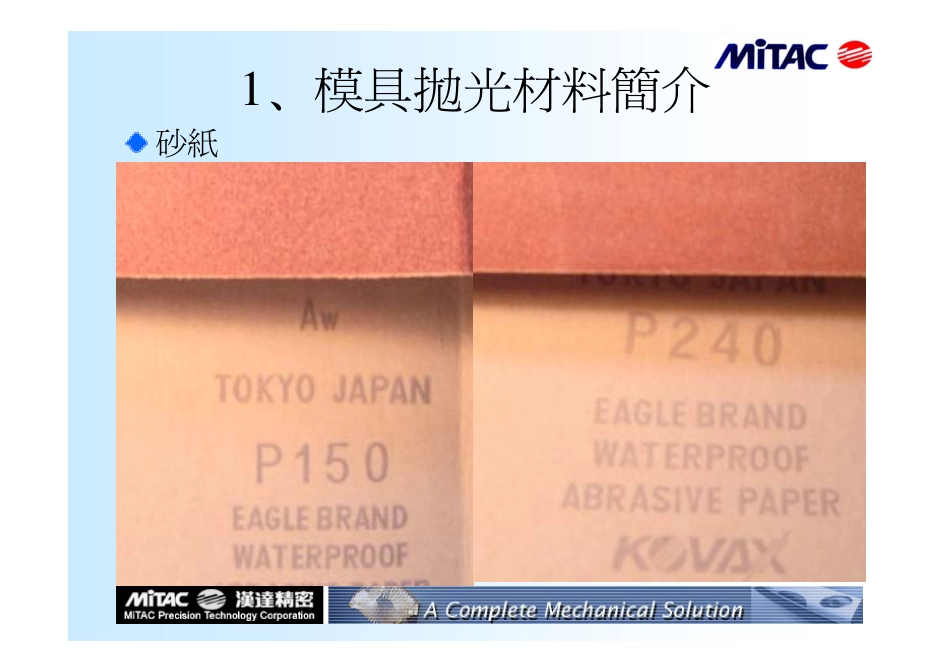

2008/3/7模具表面技朮模具表面技朮模具表面技朮塑模三部拋光教材塑模三部拋光教材塑模三部拋光教材2008/3/71､模具拋光材料簡介砂紙2008/3/71､模具拋光材料簡介砂紙2008/3/71､模具拋光材料簡介砂紙2008/3/71､模具拋光材料簡介砂紙2008/3/71､模具拋光材料簡介砂紙2008/3/71､模具拋光材料簡介竹片2008/3/71､模具拋光材料簡介豬毛刷2008/3/71､模具拋光材料簡介羊毛刷2008/3/71､模具拋光材料簡介棉球2008/3/71､模具拋光材料簡介銅環和塑料環2008/3/71､模具拋光材料簡介打磨機2008/3/71､模具拋光材料簡介氣動打磨機2008/3/71､模具拋光材料簡介銼刀2008/3/71､模具拋光材料簡介銼刀2008/3/71､模具拋光材料簡介油性鑽石膏2008/3/71､模具拋光材料簡介水性鑽石膏2008/3/71､模具拋光材料簡介鑽石油2008/3/71､模具拋光材料簡介油石2008/3/71､模具拋光材料簡介縴維油石2008/3/72、拋光材料應用基本步驟1.用氣化鋁砂輪WA#400把前EDM表面層及過回火層徹底去除。2.用油石條(由粗至幼)打磨表面如下﹕#180240320400600800(校正表面平直度)1000(#800通常用作校正表面平直度﹐避免在其后拋光時容易出現波紋﹐waviness)3.用碳化硅(SIC)砂紙(由粗到幼)打磨表面如下﹕#400600800100012001500(預硬鋼一般不建議使用#1500砂紙打磨﹐以防表面過熱)4.9μm用木條(軟)﹐3μm､6μm用毛氈轆﹐1μm用100%棉﹐配合鑽石膏進行拋光﹕9μm(#1800)6μm(#3000)3μm(#8000)1μm(#14000)(若需進行更精細拋光如1/2μm(#60000)和1/4μm(#100000)﹐請確保無在塵環境進行)2008/3/72、拋光材料應用基本步驟Grinding研磨Diamondring金剛石環Lapping研光Metalring銅環Finelapping精研光Plasticring塑料環Polishing拋光Clothdiscs圓布Filing銼Diamondfiles金剛石挫刀Stoning研磨Abrasivestones油石Lapping研光Lappingrings研光環LappingelementsFinelapping精研光FinelappingringsFinelappingelements精密研光環Grinding研磨Mountingpoint帶柄切削工具Finelapping精研光RadiusbonnelsR型打磨球套Polishing拋光Felt氈球使用工具toolring-finish(rotating)550曲式打磨頭flex-poli(short-stroke)前后往復式打磨頭poli-rotor(rotating)直身打磨頭精光表面粗度范圍Rangeofpeak-to-valleyheightsinum加工器械Handle精光方法Finishingmethod平面､球狀表面forplaneandsphericfaces平面/彎曲表面forplaneandcurvedfaces平面､半徑曲面forplaneandcurvedfaces2008/3/73､常用模具鋼材﹐特性鋼材﹕S136NAK80西娜738SKD61特性﹕S136:需熱處理﹐硬度52°左右﹐具有高鈍度﹐高鏡面度﹐拋光性能好。NAK80:不需熱處理﹐硬度42°左右﹐放電后拋光容易﹐鏡面拋光性能及優良光潔度。西娜﹕不需熱處理﹐硬度在45°左右﹐拋光容易﹐但容易拋光變形﹐鏡面性比較好﹐具有耐高﹐低溫作用。2008/3/73､常用模具鋼材﹐特性•738:不需熱處理﹐硬度在33°左右﹐硬度比較均勻﹐容易拋光但鏡面性低。•SKD61:需熱處理﹐硬度在49°左右﹐具有鏡面效果﹐拋光性能﹐但易起針孔﹐波浪。2008/3/74､模具鋼材工藝2008/3/74､模具鋼材工藝車床2008/3/74､模具鋼材工藝銑磨床2008/3/75､ASSAB鋼材拋光可達之表面光潔度2008/3/766﹑﹑鏡面國際認可標准度鏡面國際認可標准度SPI(A1)SPI(A1)光潔度非常高光潔度非常高﹐﹐鏡面鏡面SPI1(A2)SPI1(A2)光潔度比較低光潔度比較低﹐﹐沒有砂紙紋沒有砂紙紋SPI(A3)SPI(A3)光潔度低光潔度低﹐﹐沒有砂紙紋沒有砂紙紋SPI(B1)SPI(B1)沒有光潔度沒有光潔度﹐﹐有輕微有輕微30#30#砂紙紋砂紙紋SPI(B2)SPI(B2)沒有光潔度沒有光潔度﹐﹐有輕微有輕微2002000#0#砂紙紋砂紙紋SPI(B3)SPI(B3)沒有光潔度沒有光潔度﹐﹐有輕微有輕微1001000#0#砂紙紋砂紙紋2008/3/7�拋光環境注意2008/3/78､熱處理工藝熱處理在很多方面會影響到拋光性能熱處理在很多方面會影響到拋光性能﹐﹐表面硬化鋼材表面硬化鋼材由于表面碳成分增加由于表面碳成分增加﹐﹐其細微組織不利于拋光其細微組織不利于拋光﹐﹐因為因為鋼材表面的小氧化物顆粒增加使拋光困難鋼材表面的小氧化物顆粒增加使拋光困難﹐﹐鋼材表面鋼材表面的滲碳或脫碳都會使硬度發生...
