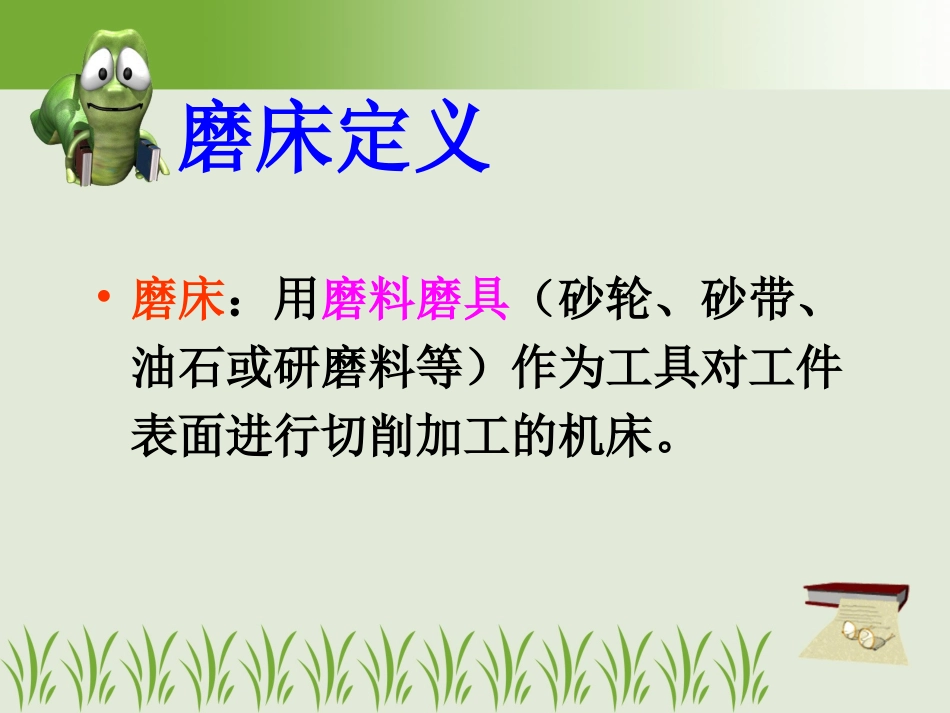

第五章磨床GrindingMachine磨床定义•磨床：用磨料磨具（砂轮、砂带、油石或研磨料等）作为工具对工件表面进行切削加工的机床。磨床的工艺范围内外圆柱面及圆锥面、平面、螺旋面、齿轮的轮齿表面以及各种成形面等，还可以刃磨刀具和进行切断磨床类型•外圆磨床•内圆磨床•平面磨床•工具磨床•刀具刃磨磨床•专门化磨床•其它磨床生产中，应用最广泛的是外圆磨床、内圆磨床、平面磨床。外圆磨床万能外圆磨床普通外圆磨床无心外圆磨床内圆磨床普通内圆磨床无心内圆磨床行星式内圆磨床平面磨床卧轴矩台平面磨床立轴矩台平面磨床卧轴圆台平面磨床立轴圆台平面磨床工具磨床工具曲线磨床钻头沟槽磨床丝锥沟槽磨床刀具刃磨磨床万能工具磨床拉刀刃磨床滚刀刃磨床专门化磨床专门用来磨削某一类零件的磨床，如:花键轴磨床凸轮轴磨床曲轴磨床齿轮磨床螺纹磨床活塞环磨床其它磨床珩磨机研磨机抛光机超精加工机床砂轮机第五章磨床第一节外圆磨床第二节其它类型磨床第三节磨床的发展方向第一节外圆磨床•一、机床的布局和用途•二、机床的运动•三、机床的机械传动•四、机床的主要结构•普通外圆磨床与万能外圆磨床结构上的区别（附加）第一节外圆磨床•应用最普遍的一种外圆磨床•工艺范围较宽，包括磨削内外圆柱面、内外圆锥面、阶梯轴的轴肩和端面、圆角等•普通精度级IT6-IT7，Ra1.25-0.08m•工艺范围广，通用性较好，但是生产率较低一、M1432A万能外圆磨床特点•适用于:工具车间机修车间用途单件小批生产车间(一)机床的主要组成部件及技术性能组成部件•床身：基础支承件，保证其它部件在工作时有准确的相对位置。•头架：安装及夹持工件，并带动其旋转。在水平面内可逆时针转90°。•内圆磨具：支承磨内孔的砂轮主轴。•尾座：和头架的前顶尖一起支承工件。组成部件•砂轮架：支承并传动高速旋转的砂轮主轴。装在滑鞍上，可在水平面内调整至一定角度位置（±30°）。•滑鞍和横向进给机构：使砂轮架做横向进给。•工作台：上下两层，上工作台可相对于下工作台在水平面内回转±l0°。带动头架和尾座一起沿床身导轨作纵向往复运动。组成部件•8—320mm•1000/1500/2000•30—100mm•125mm主要技术性能外圆磨削直径外圆最大磨削长度内孔磨削直径内孔最大磨削长度•砂轮尺寸和转速400×50×203，1670r/min•头架主轴转速6级25；50；80；112；160；224r/min•内圆砂轮转速10000；15000r/min•工作台纵向移动速度0.05~4m/min主要技术性能M1432A型万能外圆磨床典型加工示意图(二)机床的运动万能外圆磨床主要用来磨削内外圆柱面、圆锥面。基本磨削方法：纵向磨削法切入磨削法工作台作纵向往复运动宽砂轮作横向切入运动•主运动：砂轮的旋转运动nt•进给运动：工件旋转运动nw砂轮的横向进给运动fr1.磨外圆工件纵向进给运动fa•与磨外圆所需的运动一样，所不同的是将工作台调至一定的角度2.磨长圆锥面•将砂轮调整一定角度，工件不做往复运动，砂轮做连续的横向切入运动3.切入法磨外圆锥面工件装夹在卡盘上，调整一定角度4.磨内锥孔机床所需运动•磨外圆砂轮和磨内孔砂轮的旋转主运动nt•工件圆周进给运动nw•工件往复纵向进给运动fa•砂轮横向进给运动fr往复纵磨时：周期的间歇运动。切入磨削时：连续的横向进给运动。•砂轮架可作横向快进和快退运动•尾座套筒能作伸缩运动总结(三)机床的机械传动系统M1432A型磨床的运动是由机械和液压联合传动的。液压传动的有：工作台纵向往复运动砂轮架快速进退周期径向自动切入运动尾座顶尖套筒缩回1.外圆磨削砂轮的传动链）砂轮（n—112126—主电机砂•砂轮主轴的转速达1670r/min•转速级数：6级•双速电机：使头架体积尽量小，结构尽可能简单）拨盘或卡盘（f—17768—Ⅲ—18461——Ⅱ1644810911190130—Ⅰ—电机周头架（双速）2.头架拨盘的传动链Ø49Ø111Ø130700/1360/min0.5/1.1KWØ164Ø109Ø90Ø184Ø61Ø177Ø683.内圆磨具的传动链为了保证工作安全，内圆砂轮电动机的启动与内圆磨具支架的位置有联锁作用。这时砂轮架快速进退手柄在原位上自动锁住，不能快速移动。15000r/min321...
