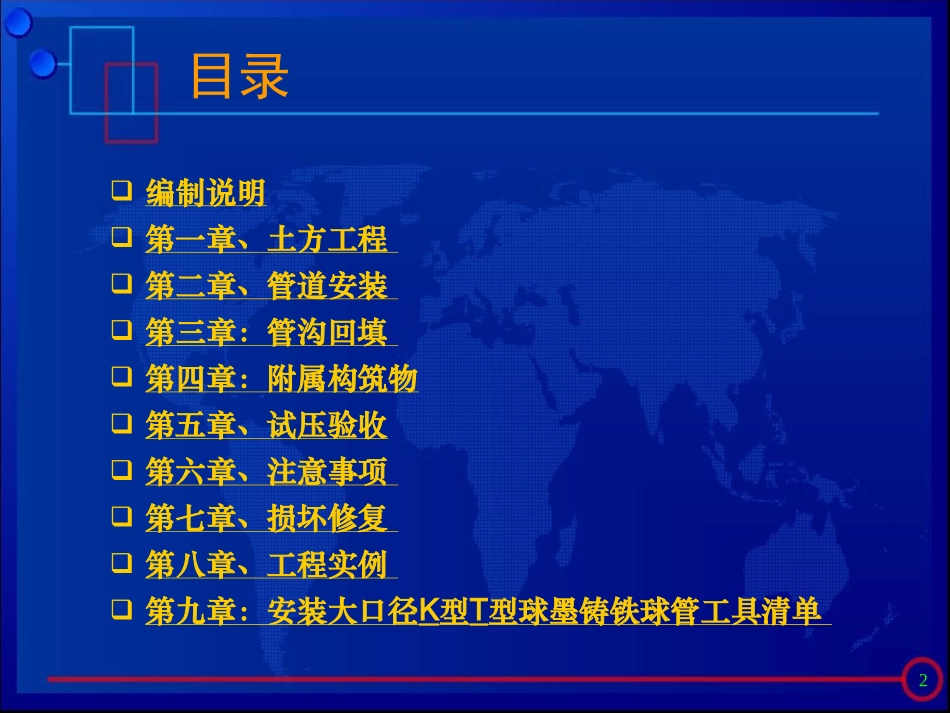

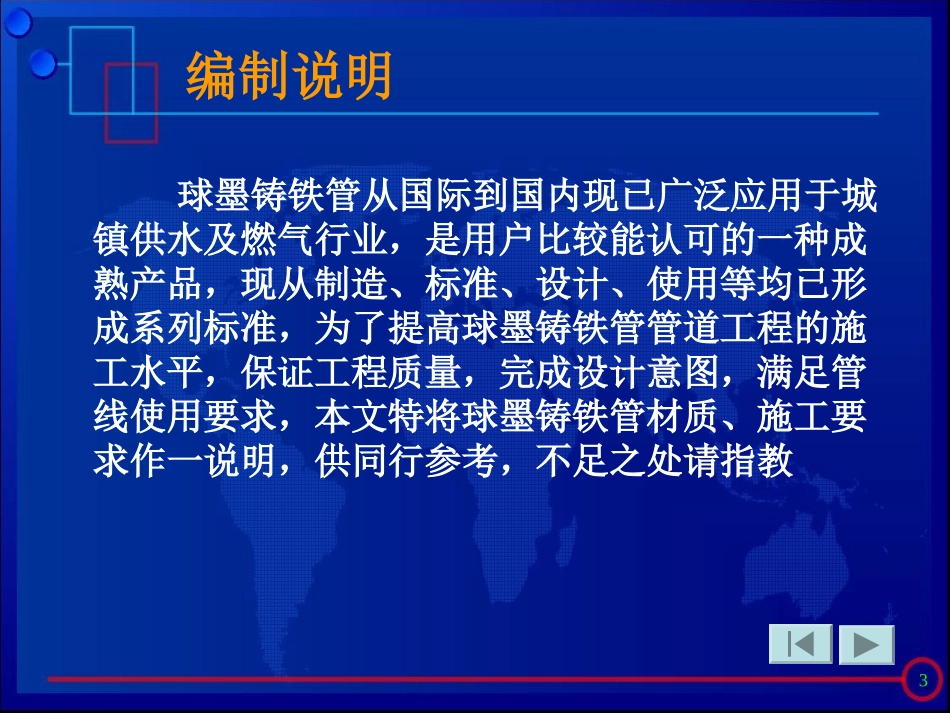

球墨铸铁管安装施工规范新兴铸管股份有限公司2目录编制说明第一章、土方工程第二章、管道安装第三章：管沟回填第四章：附属构筑物第五章、试压验收第六章、注意事项第七章、损坏修复第八章、工程实例第九章：安装大口径K型T型球墨铸铁球管工具清单3编制说明球墨铸铁管从国际到国内现已广泛应用于城镇供水及燃气行业，是用户比较能认可的一种成熟产品，现从制造、标准、设计、使用等均已形成系列标准，为了提高球墨铸铁管管道工程的施工水平，保证工程质量，完成设计意图，满足管线使用要求，本文特将球墨铸铁管材质、施工要求作一说明，供同行参考，不足之处请指教4编制说明球墨铸铁管与传统铸铁管的区别：球铁管不是一般的铸造工艺，在铁水中加入少量的镁，使得铸铁中的片状石墨转变成球状，克服了片状石墨对铁基体连续性的阻止作用，使铁具有了卓越的可延性、柔韧性和抗冲击性，而球管铸造时在40G—50G的离心力作用下使铁水中的杂质和气体充分排出，使得管壁十分密实（7050Kg/m3），在保证国标公差壁厚可靠性与安全性的前提下比原灰铁管壁厚减薄，重量比原来生产两根灰铁管的铁水可生产三根球铁管，节约了国家铁资源，取得了良好的社会效益，被专家称为铸铁管行业的一场革命。5编制说明球墨铸铁与灰铁金相对比图:球墨铸铁管的机械性能与10#钢管的机械性能几乎相似，其强度远远高于灰铁管、称为铁的本质钢的性能6编制说明大口径球墨铸铁管生产图片7第一章、土方工程一、开挖管沟二、管基土加固8一、开挖管沟1）挖掘管沟时，应根据现场土质情况、地下水情况、管道断面尺寸、管道埋深等施工条件，正确的选择沟槽断面形式，为施工创造良好的作业条件。原则在保证工程质量和施工安全的前提下，尽量减少土方的开挖量，降低施工费用，加快施工进度；2）在施工区域内，有碍施工的已有建筑物和构筑物（道路、沟渠、其它管路、电杆、树木等），开挖前建设单位与有关单位进行协商；3）开挖前按设计管线的走向放中心线，打标记木桩；4）挖掘时，应考虑留用部分好的原土以备管沟回填使用，根据作业面堆放原土场地，注意堆土坡度，高度，保证施工安全，在管子的接口处，管沟应宽一些，以方便接口的连接施工；9一、开挖管沟5）挖掘时，防备下雨时雨水流入管沟，活地下渗水现象，应当准备必要的排水设备；6）挖掘管沟尺寸（不用钢板支撑时）一般坡度取0.33，见下表一土质良好地方T型管沟：砂垫层高度A10一、开挖管沟注：（1）埋深度北方地区应大于在当地冻土层以下；（2）在快速道下、重载车辆路基下埋深管子处，按设计管道内压及外压的1.5-2倍安全系数考虑深度，但绝对不能小于⒈2米埋深度；（3）h’为砂垫层厚度；11一、开挖管沟表一（T型管数据）口径A(mm)B(mm)H(mm)h’(mm)8076050012002001008005501200200150850580120020020088060012002002508906001200200300900600120020035010107001200200400115080012002004501300900120020050014701100120020060017301300120020070018001350120020080018501380120020010001928145012002001200200015001300200140020601550140020012一、开挖管沟土质良好地方机械接口管沟：挖掘斜度：1:0.1(受地质而变动)(3)L：管轴方向接头部分挖掘长度13一、开挖管沟表二：机械接口管沟数据ABhHA’B’CL160021027215031026032050100180023029315033028034050100200025032015035030037050100220027034215037032039050100240029036815039034042050100260031039215041041044050100口径（mm）直管（cm）接头（cm）K型T型K型14一、开挖管沟松土或其它不稳定土层大于2米深应采用撑板支撑，开始支撑的沟槽处开挖深度不得超过1.0m，松土层处挖深与支撑交替进行，每次交替的深度为0.4—0.8m；：管轴方向接头部分挖掘长度15一、开挖管沟表三：地质不佳处管沟数据AEhHCL100020055120220120022055130250140024055140280160027055150315501001800290551503355010020003105515035650100220033055150378501002400350551503965010026003705515041650100口径（mm）直管（cm）接头（cm）K型T型K型16一、开挖管沟管沟开挖质量应符合下列规定：1）地基处理要符合设计要...
