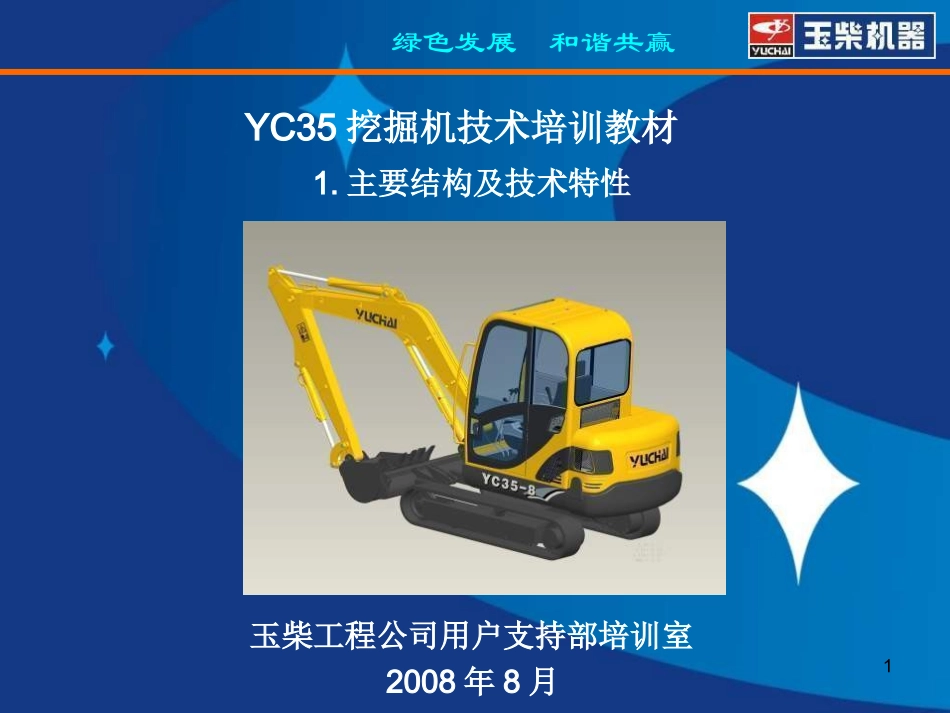

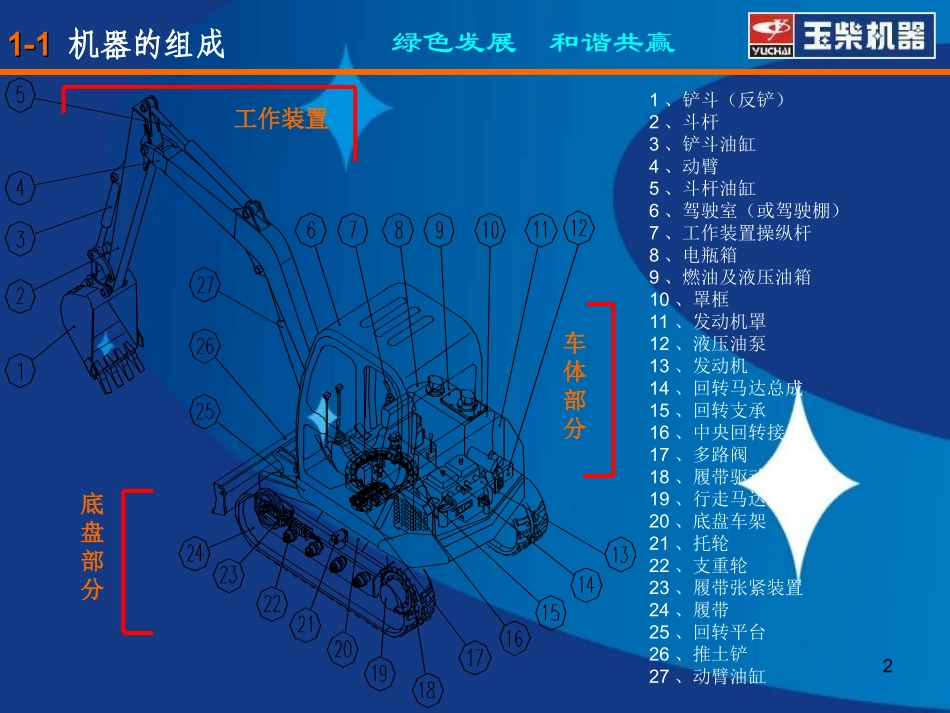

1绿色发展和谐共赢YC35挖掘机技术培训教材玉柴工程公司用户支持部培训室2008年8月1.主要结构及技术特性21-11-1机器的组成工作装置车体部分底盘部分1、铲斗(反铲)2、斗杆3、铲斗油缸4、动臂5、斗杆油缸6、驾驶室(或驾驶棚)7、工作装置操纵杆8、电瓶箱9、燃油及液压油箱10、罩框11、发动机罩12、液压油泵13、发动机14、回转马达总成15、回转支承16、中央回转接头17、多路阀18、履带驱动轮19、行走马达总成20、底盘车架21、托轮22、支重轮23、履带张紧装置24、履带25、回转平台26、推土铲27、动臂油缸绿色发展和谐共赢31-21-2机器的动力发动机(柴油机)——机器动力之源,把燃油燃烧产生的热能通过曲轴连杆机构转变成机械能。主泵(液压泵)——通过联轴器与发动机飞轮相连接,将飞轮输出的机械能转变成高压油流即液压能。柴油机液压泵联轴器绿色发展和谐共赢41-31-3主阀主阀(多路阀)——把由主泵输出的高压油,按照工作装置的动作的需要进行分流从而实现工作装置的不同作业。多路阀多路阀液压泵液压油缸液压油绿色发展和谐共赢51-41-4机器的回转机构(1)车架回转支承平台回转马达与平台联接,由液压油驱动,通过其输出轴上的小齿轮绕回转支承上的内齿圈滚动,从而带动平台转动。回转机构主要由回转支承、回转马达等组成。回转马达绿色发展和谐共赢内齿圈,与车架联接外圈(与平台联接)滚动轴承绿色发展和谐共赢1-41-4机器的回转机构(2)内齿圈外圈滚动体(滚球)回转支承回转支承是一种大型球滚动轴承。防尘圈内齿圈齿形参数配不二越回转马达配KYB回转马达齿模数9680齿数567绿色发展和谐共赢支重轮托轮履带导向轮行走马达及行走减速机驱动轮车架1-51-5底盘部分(1)车架——底盘部分的主结构件,采用X形车架,强度、刚度高,通过性好。车架平稳支撑车体,安装行走部分的四轮一带、实现机器的行走。底盘主要零部件绿色发展和谐共赢8橡胶履带1-51-5底盘部分(2)规格:300(宽)×55(节距)×82(节数)绿色发展和谐共赢1-51-5底盘部分(3)432156.履带板3.链轨节2.履带销轴1.销套4.履带活销5.开口销履带结构图钢履带组合式履带规格:链轨节距:101.6mm履带板宽:300mm节数:43101.6绿色发展和谐共赢1-51-5底盘部分(4)托轮结构图1-轴、2-油封30×47×8、3-轮体、4-滚动轴承注油孔绿色发展和谐共赢1-51-5底盘部分(5)支重轮结构图1-轴、2-浮封胶圈、3-浮封环、4-轮体、5-轴套、6-轴座654321235绿色发展和谐共赢1-51-5底盘部分(6)张紧油缸活塞张紧弹簧导向轮单向阀黄油嘴张紧油缸张紧装置车架对张紧装置支撑面张紧装置——张紧履带并使履带张紧度适当;在履带前部受到外力冲击时,通过导向轮将冲击力传到张紧弹簧起缓冲作用,防止履带损伤。张紧装置绿色发展和谐共赢1-51-5底盘部分(7)张紧装置结构图张紧油缸活塞张紧弹簧单向阀黄油嘴张紧油缸防尘圈45×52×12U形密封圈45×55×8141-61-6主要部件型号及性能参数(1)项目内容YC35-6YC35-7发动机型号玉柴4F康明斯A2300额定功率/转速3032最大扭矩155/1400~1600150/1600最高空转转速≤24602350±50最低怠速960~1000850±50最低燃油消耗率≤240245主泵型式×数量柱塞变量泵×2流量L/min48×2设定压力21MPa行走马达(双速、带制动器、减速机)柱塞式回转马达(带制动器、减速机)定量柱塞式主控制阀七联滑阀、先导压力控制(行走拉杆操纵)绿色发展和谐共赢项目内容标准规格铲斗容量(m3)0.12整机重量(kg)3740最大挖掘能力(kN)22.2爬坡能力(°)30°最大回转速度(rpm)13接地比压(300mm履带板)行走速度(km/h)2.4/4.3最小离地间隙(mm)320最小工作回转半径(mm)1990履带轨距(mm)15181-61-6主要部件型号及性能参数(2)绿色发展和谐共赢161.座椅2.左先导阀手柄3.安全锁定手柄4.右先导阀手柄5.辅助操纵先导阀踏板盖6.左行走操纵杆7.右行走操纵杆8.推土铲操纵杆9.收音机10.右操纵箱面板总成11.平台锁定销12.停机手柄(国产动力)1-71-7部件介绍(1)绿色发展和谐共赢1713.13.发动机油门手柄发动机油门手柄安全锁定杆1-71-7部件介绍(2)绿色发展和谐共赢181-71-7部件介绍(3)1231.钥匙启动开关2.点烟器3.喇叭4.动臂灯、前工...
