卫生间无障碍设计VIP免费

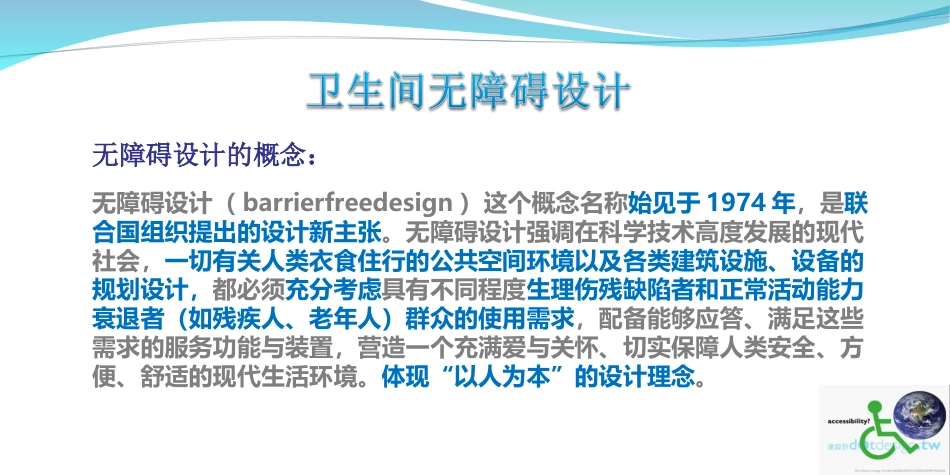

09建设2王莹莹无障碍设计的概念：无障碍设计（barrierfreedesign）这个概念名称始见于1974年，是联合国组织提出的设计新主张。无障碍设计强调在科学技术高度发展的现代社会，一切有关人类衣食住行的公共空间环境以及各类建筑设施、设备的规划设计，都必须充分考虑具有不同程度生理伤残缺陷者和正常活动能力衰退者（如残疾人、老年人）群众的使用需求，配备能够应答、满足这些需求的服务功能与装置，营造一个充满爱与关怀、切实保障人类安全、方便、舒适的现代生活环境。体现“以人为本”的设计理念。一、建筑物无障碍实施范围1.办公与科研建筑2.商业与服务建筑3.文化与纪念建筑4.观演与体育建筑5.交通与医疗建筑6.学校与园林建筑建筑物无障碍设计的基本设计原则是“对每—个人的关怀，使所有的人在走道通行和设施使用上没有任何不方便和障碍。二、居住建筑无障碍实施范围与主要内容1.高层与中高层住宅、公寓、宿舍建筑(入门、公共通道、楼梯、电梯、服务用房2.多层与低层住宅、公寓、宿舍建筑(台阶、楼梯、首层的无障碍住房)，，3.老年公寓(入口、公共走道，楼梯、电梯、服务用房、无障碍住房)。卫生间设计要求：1.楼地面应防水、排水、防滑、易清洁、防渗漏。墙面、顶棚应防潮2.清洁间应单独设置3.厕所浴室隔间最小尺寸、隔断高1800（幼儿园除外）4.卫生设备间距的最小尺寸卫生设备间距最小尺寸卫生设备间距最小尺寸无障碍卫生间设计第一种方案蹲位尺寸一、无障碍卫生间的门宽不低于800mm，便于轮椅出入。二、使用推拉移动门，并在门上安装横向拉手，便于乘坐轮椅者开启或关闭。在预算允许情况下，使用电动门，使用者按动按钮(或红色感应器)进行开启或锁闭。三、无障碍卫生间内部空间要大于1.5m*1.5m,利于轮椅回旋。四、新建无障碍厕位面积不应小1.80m*1.40m，改建无障碍厕位面积不应小于2.00m*1.00m五、洗手间内应设高0.60m的放物架和高1.20m的挂衣钩。无障碍卫生间设计第一种方案婴儿卧台尺寸无障碍卫生间设计第一种方案无障碍卫生间设计第一种方案无障碍卫生间设计第一种方案无障碍卫生间设计第一种方案平面布置六、洁具配套采用专用无障碍洁具，男士小便器采用低位小便器，高度小于450mm，座便器采用无水箱（实际上是隐藏水箱）的座便器，高度450mm；台盆使用挂盆或者半柱盆，脚下利于轮椅地步进入，高度800mm。七、配备安全扶手，座便器扶手离地高700mm，间距宽度700-800mm，小便器扶手离地1180mm。八、通道地面应防滑和不积水，宽度不应小于1.50m。九、洗手盆前应有1.10m×0.80m乘轮椅者使用面积。沿洗手盆的三面宜设抓杆，洗手盆高0.80m，抓杆高0.85m，相互间距为50mm。十、专用洗手间必须设置应急呼叫按钮。呼叫按钮距地面高0.40~0.50m处应设求助呼叫按钮。无障碍卫生间设计第二种案蹲位尺寸在公用洗手间旁或在适当位置宜设残疾人专用的洗手间。设专用洗手间后可取代在公用洗手间的残疾人厕位。一、专用洗手间采用平开门时，门扇应向外开启，门扇开启后通行净宽度不应小于0.80m，开门执手应采用横执把手，门锁应安装门内外均可使用的门插销，在门扇内侧应设关门拉手。二、洗手间的面积不应小于2.00X1.30m或1.80mX1.80m。三、洗手间内设高0.45m的坐式便器，在坐便器两侧设高0.70m的水平抓杆，在靠墙壁的一侧设高1.45m的垂直抓杆。无障碍卫生间设计第二种案无障碍卫生间设计第二种案无障碍卫生间设计第二种方案平面布置四、洗手间内应设高0.60m的放物架和高1.20m的挂衣钩。沿洗手盆的三面宜设抓杆，洗手盆高0.80m，抓杆高0.85m，相互间距为50mm。五、抓杆直径为32mm至40mm，内侧距墙面40mm，抓杆要安装坚固，应能承受身体的重量。六、洗手间的地面应平整，不光滑，不积水，没有高低差，应采用遇水也不滑的地面材料。七、专用洗手间必须设置应急呼叫按钮。呼叫按钮距地面高0.40~0.50m处应设求助呼叫按钮。无障碍卫生间设计第二种案谢谢参考文献：《残疾人设计规范》《残疾人卫生间设计标准》《88J8卫生间、洗池》《02J915公用建筑卫生间》《03J926建筑无障碍设计》
