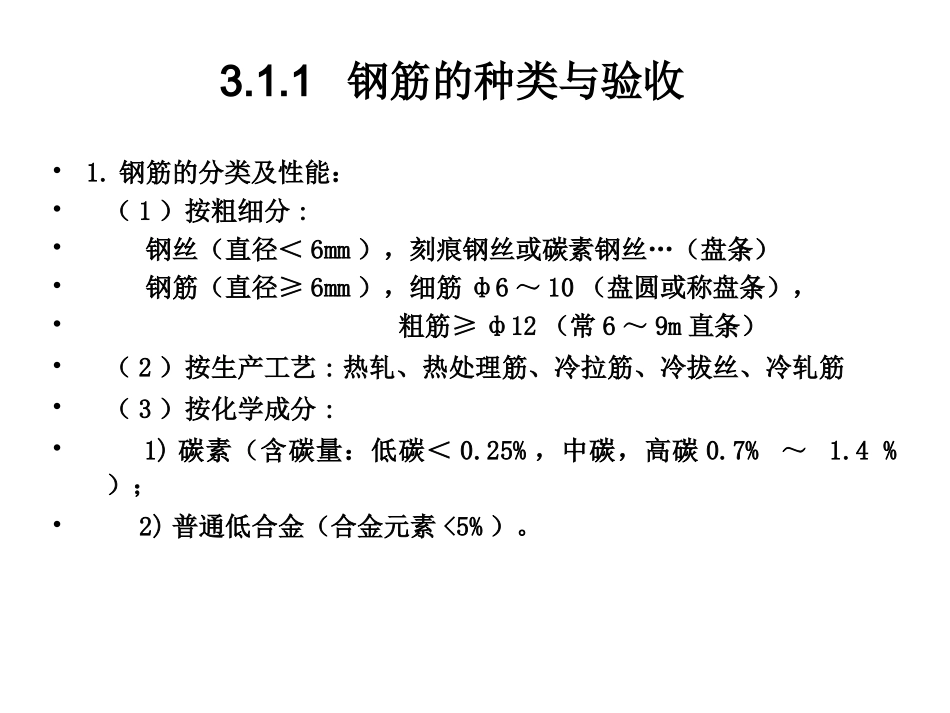

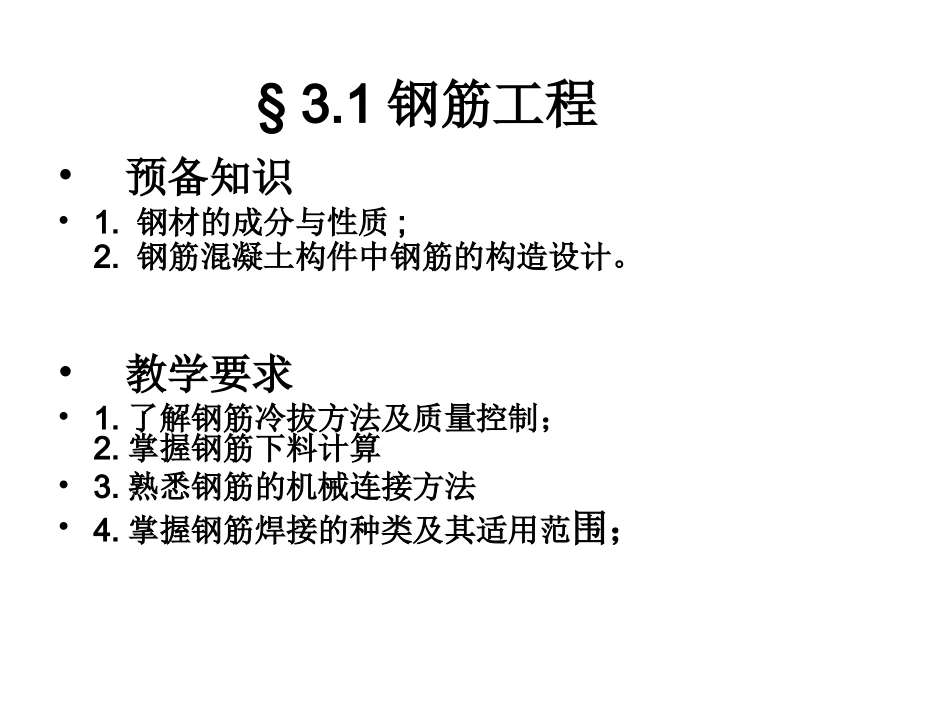

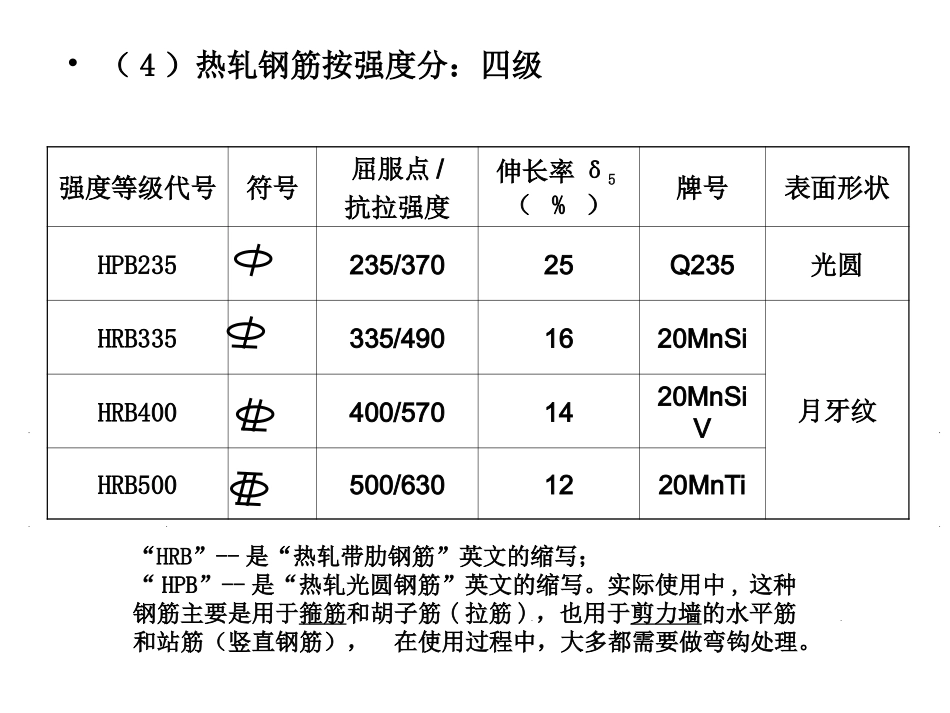

•预备知识•1.钢材的成分与性质;2.钢筋混凝土构件中钢筋的构造设计。•教学要求•1.了解钢筋冷拔方法及质量控制；2.掌握钢筋下料计算•3.熟悉钢筋的机械连接方法•4.掌握钢筋焊接的种类及其适用范围；§3.1钢筋工程3.1.1钢筋的种类与验收•1.钢筋的分类及性能：•（1）按粗细分:•钢丝（直径＜6mm），刻痕钢丝或碳素钢丝…（盘条）•钢筋（直径≥6mm），细筋ф6～10（盘圆或称盘条），•粗筋≥ф12（常6～9m直条）•（2）按生产工艺:热轧、热处理筋、冷拉筋、冷拔丝、冷轧筋•（3）按化学成分:•1)碳素（含碳量：低碳＜0.25%，中碳，高碳0.7%～1.4%）；•2)普通低合金（合金元素<5%）。•（4）热轧钢筋按强度分：四级强度等级代号符号屈服点/抗拉强度伸长率δ5（%）牌号表面形状HPB235235/37025Q235光圆HRB335335/4901620MnSi月牙纹HRB400400/5701420MnSiVHRB500500/6301220MnTi“HRB”--是“热轧带肋钢筋”英文的缩写；“HPB”--是“热轧光圆钢筋”英文的缩写。实际使用中,这种钢筋主要是用于箍筋和胡子筋(拉筋)，也用于剪力墙的水平筋和站筋（竖直钢筋），在使用过程中，大多都需要做弯钩处理。•2.钢筋的验收•（1）进场：复验出厂合格证及标志、按批抽样检查验收。•（2）热轧钢筋：•检验内容(数量)：•外观检查、(每批抽取5%)力学性能试验(每批任选两根)•必要时做化学成分分析或其他专项检验。（加工中出现脆断、焊接性能试验不良、机械性能显著不正常）3.1.2钢筋冷拔•（1）冷拔原理及作用•是将φ6～8的HPB235级光圆钢筋在常温下强力拉过拔丝模孔，使其轴向伸、颈向缩，产生较大塑性变形，晶格大错位，提高抗拉强度50～90%。钢材抗拉强度伸长率HPB235370N/mm2>25%冷拔丝550～7002～3%(2)冷拔工艺过程：轧头→剥壳（辊除筋面硬渣壳）→润滑→拔丝（速0.2～0.3m/s）•立式卷筒拔丝机作业图•（3）冷拔丝使用范围•甲级——预应力筋乙级——骨架、箍筋等•（4）质量要求：•影响质量的因素：原材料的质量和冷拔总压缩率•1）总压缩率不宜过大：β=[（d02－d2）/d02]*100%，β越大则强度越高，但脆性越大。•一般φ8→φ5，或φ6.5→φ4、φ3•2）冷拔次数要适宜，每次压缩比：d0/d=1.1～1.15，次数少易断，多则脆。•一般φ8→φ7→φ6.3→φ5.7→φ5•3）冷拔低碳钢丝经调直机调直后，抗拉强度降低8%~10%，塑性有所改善，使用时应注意。钢筋配料：根据结构施工图，先绘出各种形状和规格的单根钢筋简图并加以编号，然后分别计算钢筋下料长度、根数及质量，填写配料单，申请加工。•钢筋配料单的编制•钢筋下料长度的计算原则及规定•钢筋下料计算注意事项•钢筋配料计算实例4.2.3钢筋的配料钢筋配料单•钢筋料牌•根据钢筋配料单填写钢筋料牌，将每一编号的钢筋制作一块料牌，作为钢筋加工的依据，见图所示。钢筋料牌•2.下料长度计算钢筋下料长度=轴线长度=外包尺寸之和－中间弯折处量度差值＋端部弯钩增加值。1)钢筋外包尺寸——外皮至外皮尺寸2)中间弯折处的量度差值=弯折处的外包尺寸－弯折处的轴线长弯折角度计算量度差值经验取值α=30O0.306d0.35dα=45O0.543d0.5dα=60O0.9d0.85dα=90O2.29d2dα=135O2.83d2.5d3)端部弯钩增加值•规范规定：HPB235级钢筋端部应做180°弯钩，弯心直径≥2.5d，平直段长度≥3d。•HRB335、HRB400级钢筋：设计要求端部做135°弯钩时，弯心直径≥4d，平直段长度按设计要求。•一个弯钩增加长度：钢筋级别弯钩角度弯心最小直径平直段长度增加尺寸HPB235级180°2.5d3d6.25dHRB335级、HRB400级90°4d按设计1d＋平直段长135°4d按设计3d＋平直段长根据2010年新的《混凝土结构设计规范》（GB50010-2010）“以最外层钢筋（包括箍筋、构造筋、分布筋等）的外缘计算混凝土的保护层厚度”。混凝土保护层最小厚度(mm)环境类别板、墙、壳梁、柱、杆一1520二a2025二b2535三a3040三b4050•混凝土结构的环境类别:•一类：室内正常环境•二类a：室内潮湿环境：非严寒和非寒冷地区的露天环境，与无侵蚀性的水或土壤直接接触的环境•二类b：严寒和寒冷地区的露天环境，与无侵蚀性的水或土壤直接接触的环境•三类：使用除冰盐的环境；严寒和寒冷地区冬季水位...
