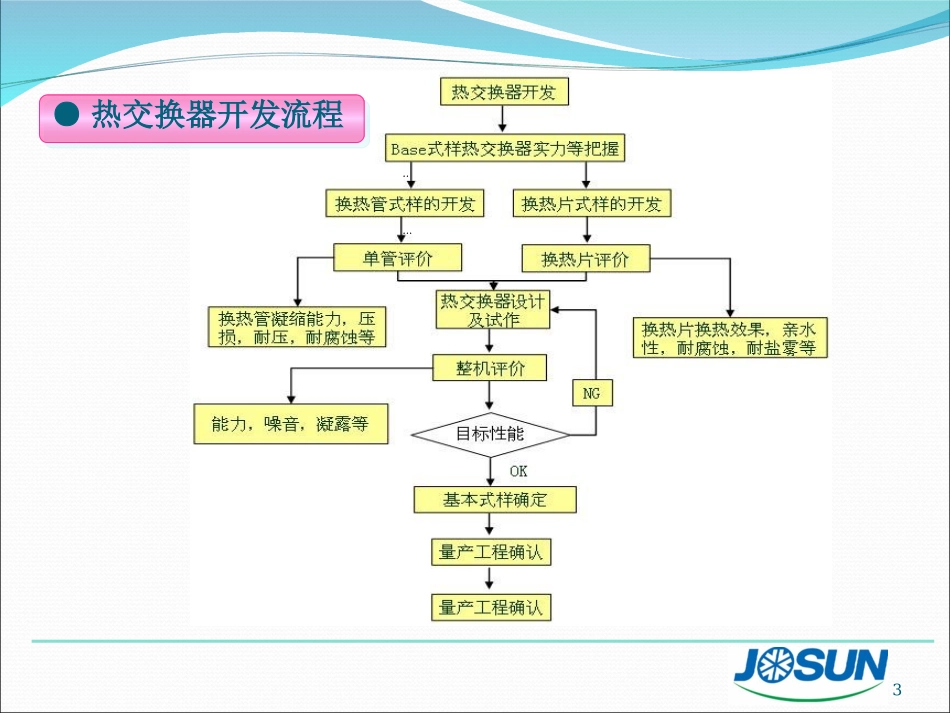

1热交换器小知识2热交换器是构成空调器的要素之一，通过热交换器的热量交换实现了制冷或制热。关键部品对空调整体能力的影响蒸发器冷凝器压缩机约１／４约１／２约1／12～1/8注：分体式风冷空调：制热时，EVA为室外热交换器，COND为室内热交换器。3●热交换器开发流程●热交换器开发流程4●换热片开发的试验评价项目●换热片开发的试验评价项目初始亲水性工艺亲水性流水浸渍干湿循环杯突试验划格试验盐雾试验湿度试验200℃5分钟400℃5分钟6耐老化性80℃烤箱中30日789101112345换热片开发的实验评价项目12耐油性亲油性对模具磨损耐湿润性耐热性耐污染性抗菌性初期亲水性持续亲水性附着力耐腐蚀性5●换热管开发的试验评价项目●换热管开发的试验评价项目6●热交换器整机试验评价项目●热交换器整机试验评价项目12345干湿比实验热交换器整机实验评价项目噪音实验能力实验:制冷能力及制热能力凝露实验干风量实验7xxKxxKxxKBase式样Base式样Base式样凝缩能力（kW）管内压力损失（kPa）凝缩能力（kW）管内压力损失（kPa）实验数据理论计算实验条件（过冷度）换热管式样换热片式样冷冻回路Path开发式样实验结果●实验数据记录及整理●实验数据记录及整理※热交换器凝缩能力及管压力损失为例8※风速分布及管压力损失的分析Base式样开发式样热交换器段位置热交换器段位置风速分布m/S压力损失分布（静压差）Pa9流向铜管序号※热交换器管内冷媒温度的变化开发式样开发式样Base式样10单管冷凝压力损失单管蒸发压力损失热交换器单体冷凝能力热交换器单体蒸发能力1112●换热管的类型●换热管的类型①里面带凹陷管长U管的式样（G4形、G5形、R4形）②里面带凹陷管长U管的式样（G7形、GC形）※换热管有光管和内螺纹管，下面列举一些内螺纹管13③里面带凹陷管长U管的式样（G2形）④里面带凹陷管长U管的式样（GD形、GE形）14⑤里面带凹陷管长U管的式样（LG形、LI形、LJ形）⑥里面带凹陷管长U管的式样（GO形、LO形）15●结构注意点●结构注意点①回管插入部②长U管※以Φ7mm管进行说明注（3）此处对全周有焊腊，喇叭形状（a）、（b）都无影响16③导管插入部④翅片铜管式热交换器的弯曲注：侧板处为了防止长U管处不出现伤等不良，ΦH孔的孔径要加大长U管外径ΦH尺寸Φ7Φ10±0.517⑤弯管加工式样分岐管T弯管形状（略图）最小肉厚0.410.35最小内径Φ7.0用的长U管用Φ4.0的钢球可顺利通过素管肉厚（参考）0.8～1.2h（全高）公差±2.0+0.5-1.5P（插入部两心距离和）公差±0.2d（插入部外径）公差±0.1强度试验压力12.5（MPa）（127Kg/㎝2G）
