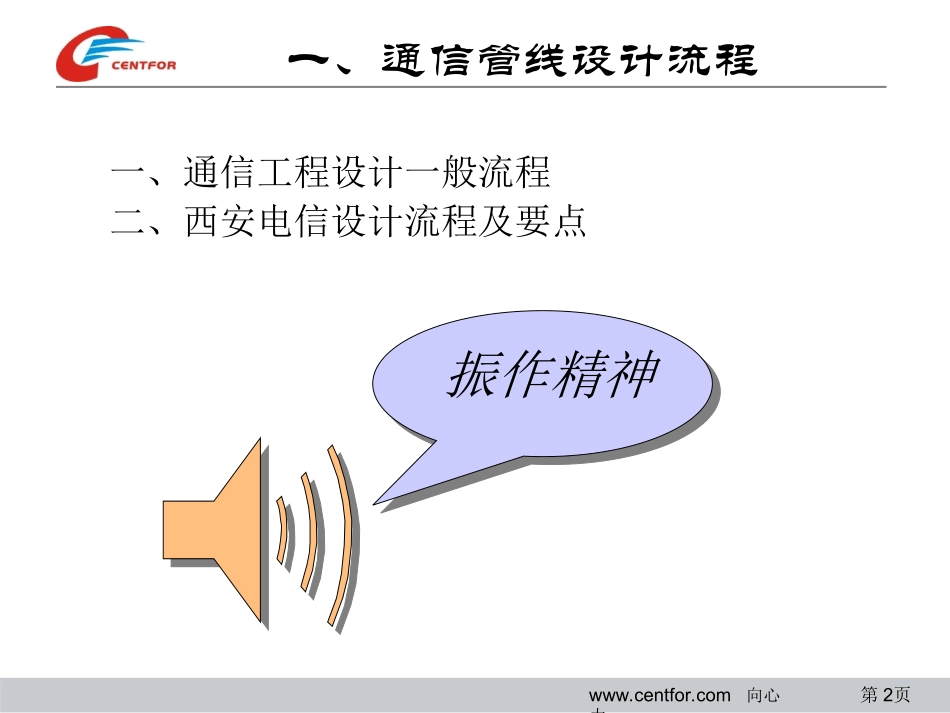

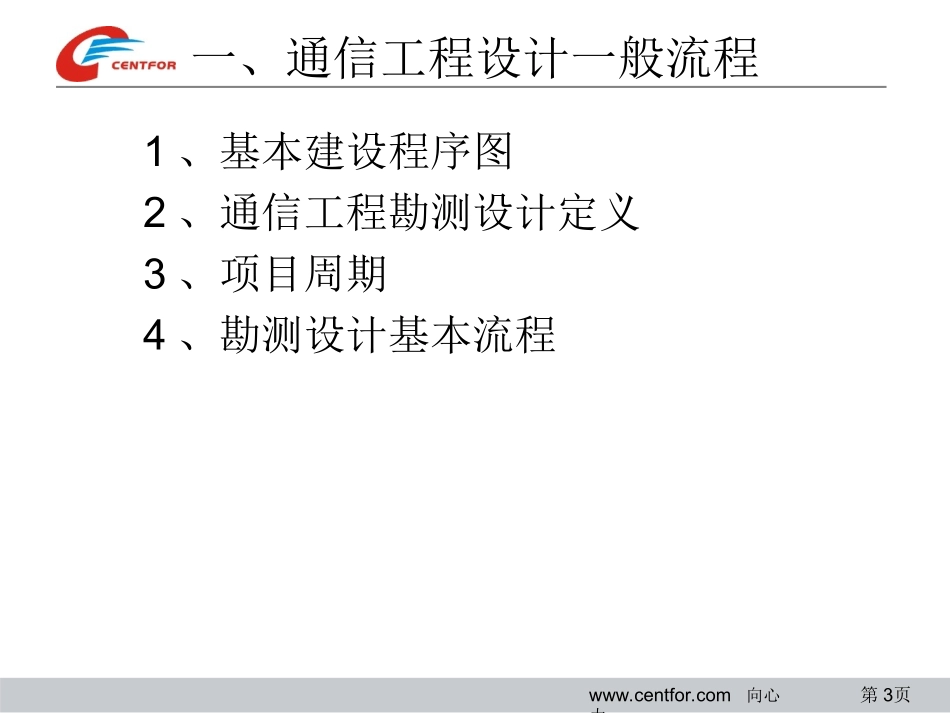

www.centfor.com向心力第1页通信工程管线设计流程www.centfor.com向心力信息技术股份有限公司制作：刘庆辉136492559652010年12月【电信工程】www.centfor.com向心力第2页一、通信管线设计流程一、通信工程设计一般流程二、西安电信设计流程及要点振作精神www.centfor.com向心力第3页一、通信工程设计一般流程1、基本建设程序图2、通信工程勘测设计定义3、项目周期4、勘测设计基本流程www.centfor.com向心力第4页1、基本建设程序图中长期规划项目建议书可行性研究初步设计年度计划施工准备施工图设计施工招投标开工报告施工初步验收试运转竣工验收编写技术规范书设备采购或招标签订设备合同办理进口手续设备到港商检随工验收生产准备出厂检验投产立项阶段实施阶段验收投产阶段www.centfor.com向心力第5页2、通信工程勘测设计定义•勘察设计•勘测勘测是指根据建设工程的要求，查明、分析、评价建设场地的环境特征和工程施工条件，编制建设工程勘察文件的活动。•设计（design），计划，谋划，构思，咨询（Consultation），征求意见建设工程设计是指根据建设工程的要求，对建设工程所需的技术、经济、资源、环境等条件进行综合分析、论证，编制建设工程设计文件的活动。www.centfor.com向心力第6页3、项目周期www.centfor.com向心力第7页4、勘测设计基本流程•项目立项：项目建议书•项目批复：可行性研究报告•项目实施：初步设计、施工图设计(一阶段设计)•设计基本思路流程及现实中应注意的问题www.centfor.com向心力第8页•项目建议书：是项目的立项依据，简单提出项目建设的目的、必要性、可行性、建设规模、资金筹措等；•可行性研究报告：在项目立项后，在对影响拟建项目的诸多因素进行调查的基础上，预测建设方案的经济效果，判别其在技术、经济、社会环境等方面的可行程度，并从项目的建设目的、必要性、可行性、建设规模、建设方案、投资估算、资金筹措、经济效益及社会效益等方面详细论述项目的可行性称为拟建项目的可行性研究。www.centfor.com向心力第9页•设计：在项目确定后，依据可行性研究报告制定的方案进行设计，并做出投资概（预）算。主要分网络设计，工艺设计等；•具体内容：初步设计、施工图设计或一阶段设计（说明、概预算、图纸）；www.centfor.com向心力第10页网络规划设计基本思路和要求www.centfor.com向心力第11页•通信设计一般流程建设单位发设计、监理、施工委托书确定总体设计方案前期准备查勘过程查勘报告绘制施工图纸国内配套申购设计审核施工图纸会审初步修正编制预算、说明设计审核设计出版设计会审修正设计出版开始施工问题解决（变更设计）配合竣工验收结束合同签订实施阶段准备阶段结束阶段www.centfor.com向心力第12页•设计注意事项–了解工程建设意图，清楚建设方的计划–收集施工规范、设计竣工资料、网维网管资料、代维公司和网络部资料–勘查时保管好自己财物，注意安全–设计完成后自己要先检查，预算链接要注意–注意设计的简洁，与本工程无关的或不必要描述的内容不宜写进去–与建设方沟通时注意态度，对提出的问题积极回应、耐心解释，懂得随机应变www.centfor.com向心力第13页•勘测前与业主的沟通内容•项目的基本情况：投资、进度要求、设备选型、材料的价格等。•沟通的层面：业主的项目主管、下属分公司的项目主管、网维中心相关负责人、现场维护人员。•熟识关于所做项目的可行性研究报告、现网的情况，并对项目提出合理化建议各意见。在测量前尽量能把方案定下来，以便后续工作，进行测量。•沟通的态度要诚恳、虚心，并善于总结、归纳。•在沟通过程中得到的相关项目信息，及时传送给业主相关人员、项目组的所有成员等。www.centfor.com向心力第14页•管线勘察的注意事项•⑴深入现场调查研究，提出设计方案，并为测量、设计、施工收集有关技术资料。•⑵对新建工程要在地形图上所预定的路由作多次勘查，了解沿途情况，摸清与电力、公路及其他单位可能发生的联系，并商定处理意见。•⑶对改建、大修工程主要是勘查并登记原有杆线设备情况，并对杆线(管道)设备改建、电缆割接，提出割接方案。•(4)具体测定路由，丈量杆距...
