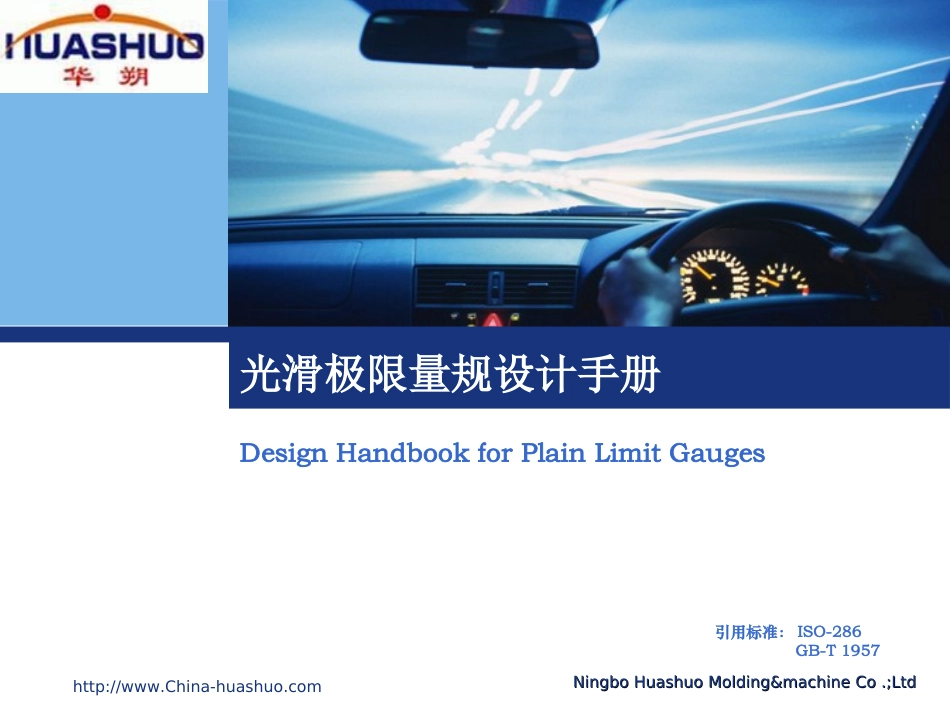

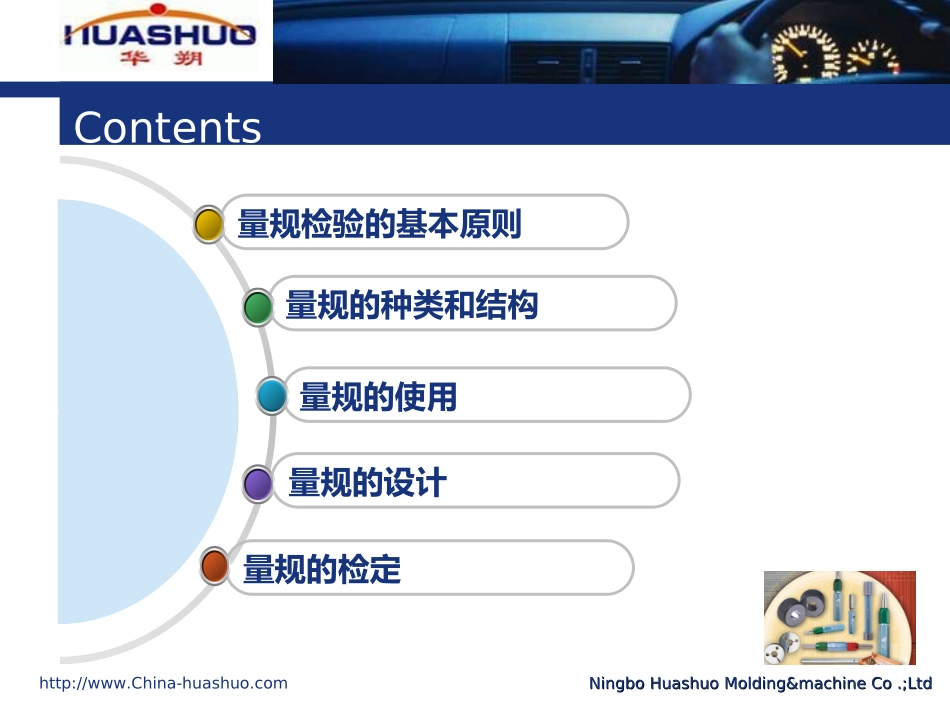

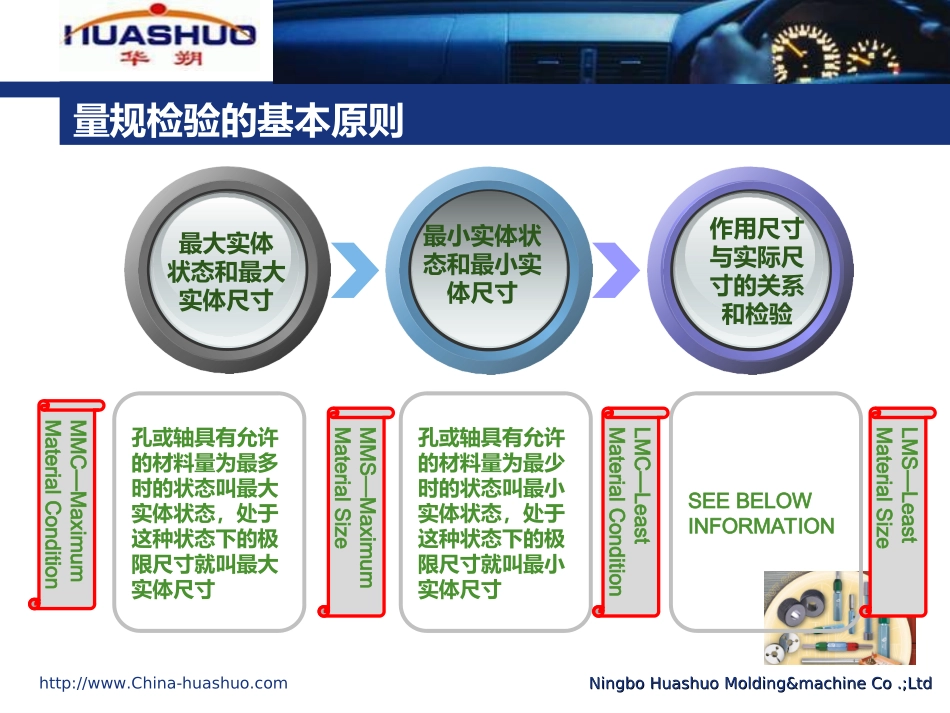

http://www.China-huashuo.comNingboHuashuoMolding&machineCo.;LtdNingboHuashuoMolding&machineCo.;Ltd光滑极限量规设计手册DesignHandbookforPlainLimitGauges引用标准：ISO-286GB-T1957http://www.China-huashuo.comNingboHuashuoMolding&machineCo.;LtdNingboHuashuoMolding&machineCo.;LtdContents量规的检定量规的设计量规的使用量规的种类和结构量规检验的基本原则http://www.China-huashuo.comNingboHuashuoMolding&machineCo.;LtdNingboHuashuoMolding&machineCo.;Ltd量规检验的基本原则最大实体状态和最大实体尺寸最小实体状态和最小实体尺寸作用尺寸与实际尺寸的关系和检验孔或轴具有允许的材料量为最多时的状态叫最大实体状态，处于这种状态下的极限尺寸就叫最大实体尺寸孔或轴具有允许的材料量为最少时的状态叫最小实体状态，处于这种状态下的极限尺寸就叫最小实体尺寸SEEBELOWINFORMATIONMMC—MaximumMaterialConditionMMS—MaximumMaterialSizeLMC—LeastMaterialConditionLMS—LeastMaterialSizehttp://www.China-huashuo.comNingboHuashuoMolding&machineCo.;LtdNingboHuashuoMolding&machineCo.;Ltd当工件没有形状时，它的作用尺寸等于实际尺寸。这时，工件尺寸公差带可以全部用来限制工件尺寸本身的偏差。量规检验的基本原则当工件存在形状误差时，孔的作用尺寸小于它的实际尺寸的最小值，轴的作用尺寸大于它有实际尺寸的最大值。由于作用尺寸不等于实际尺寸使尺寸公差被压缩，以补偿形状公差所占去的部份。因此，控制极限通规的测量面应具有与被测孔或轴相应的完整表面，通规与工件的接触是面接触，用于控制工作的作用尺寸作用尺寸与实际尺寸的关系和检验http://www.China-huashuo.comNingboHuashuoMolding&machineCo.;LtdNingboHuashuoMolding&machineCo.;Ltd量规的种类和结构检验对象用途量规的种类形状职能http://www.China-huashuo.comNingboHuashuoMolding&machineCo.;LtdNingboHuashuoMolding&machineCo.;Ltd量规的种类和结构工作量规：生产人员在制造过程中对工件进行检验使用的量规验收量规：是工厂检验部门与客户验收产品时使用的量规校对量规；在制造量规时或检验使用中的量规是否已经超过磨损极限时所用的量规量规量规用途用途工作量规应使用新的或磨损较少的通规；验收量规应使用接近磨损极限尺寸通规，接近其最大实体尺寸的止规http://www.China-huashuo.comNingboHuashuoMolding&machineCo.;LtdNingboHuashuoMolding&machineCo.;Ltd量规的种类和结构量规量规形状形状全形塞规全形塞规不全形塞规不全形塞规全形塞规的工作表面是一个尺寸与被测孔相应的完整的圆柱表面。不全形塞规一般用来检验直径较大的孔。它的测头工作表面做成为圆柱面的一部分，目的在于减轻重量，方便使用。球端球端杆规杆规http://www.China-huashuo.comNingboHuashuoMolding&machineCo.;LtdNingboHuashuoMolding&machineCo.;Ltd量规的种类和结构通规止规•检验•职能工件的过极限尺寸由通靓控制，不过极限尺寸由止规控制。如果通规能顺利进入并通过工件，而止规不能进入和通不过工件，则工件为合格。一般情况下，通规工作表面比止规工作表面长0.5～1倍左右，因此可从工作表面的长短识别通规和止规http://www.China-huashuo.comNingboHuashuoMolding&machineCo.;LtdNingboHuashuoMolding&machineCo.;Ltd量规的种类和结构检验检验对象对象塞规环卡规高度规http://www.China-huashuo.comNingboHuashuoMolding&machineCo.;LtdNingboHuashuoMolding&machineCo.;Ltd量规的种类和结构针式塞规:一般测量6mm以下的孔径http://www.China-huashuo.comNingboHuashuoMolding&machineCo.;LtdNingboHuashuoMolding&machineCo.;Ltd量规的种类和结构锥柄双头塞规：一般测量3～50mm之间的孔径http://www.China-huashuo.comNingboHuashuoMolding&machineCo.;LtdNingboHuashuoMolding&machineCo.;Ltd测头与手柄的参考尺寸http://www.China-huashuo.comNingboHuashuoMolding&machineCo.;LtdNingboHuashuoMolding&machineCo.;Ltd量规的种类和结构双头套式圆柱塞规:一般测量50～80mm之间的孔径螺...
