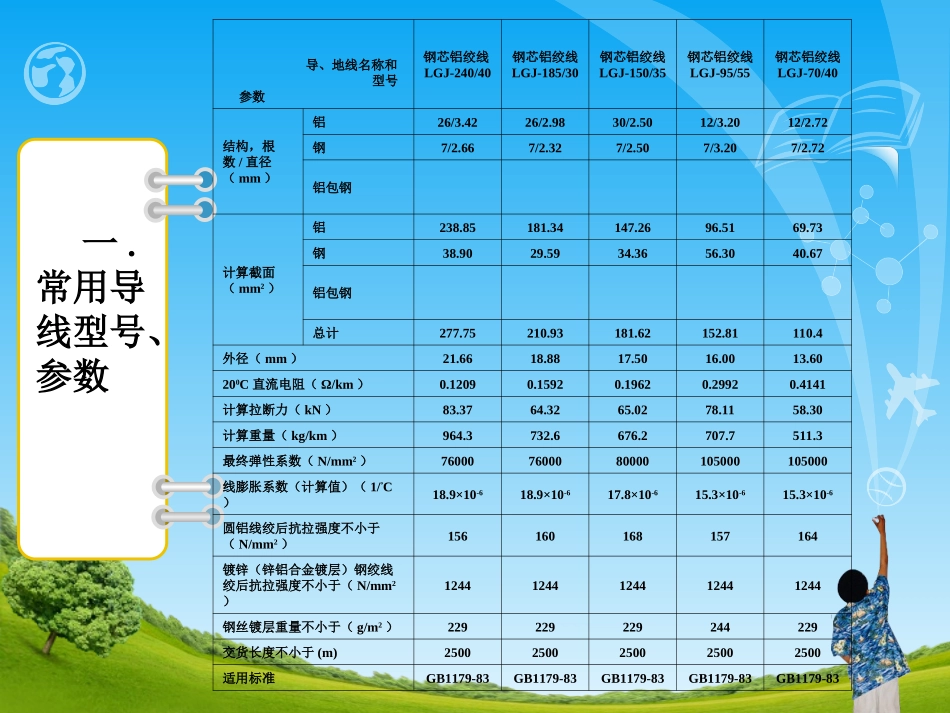

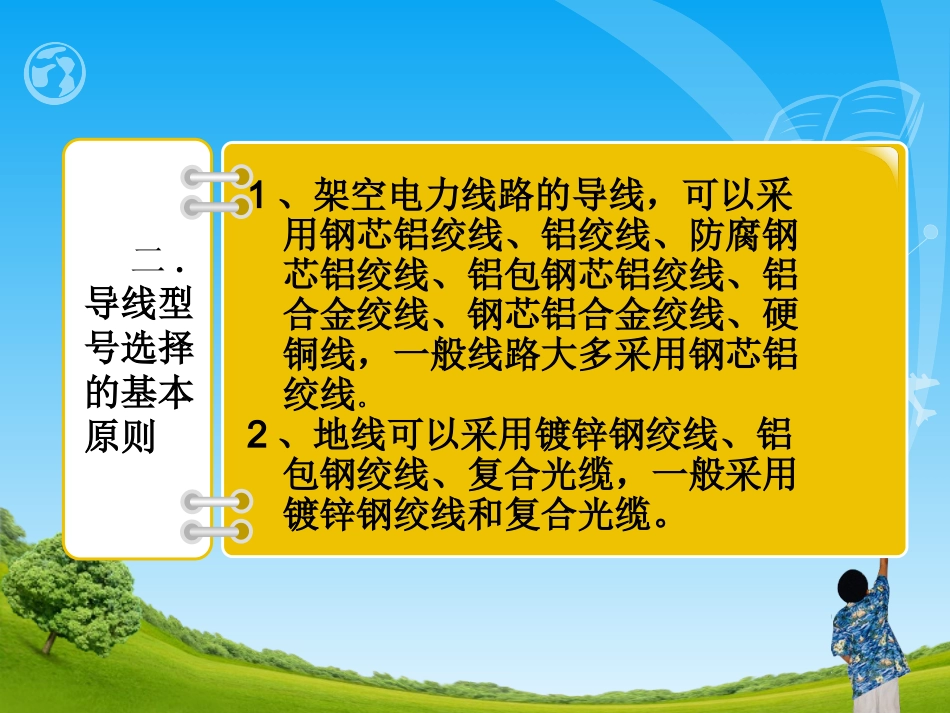

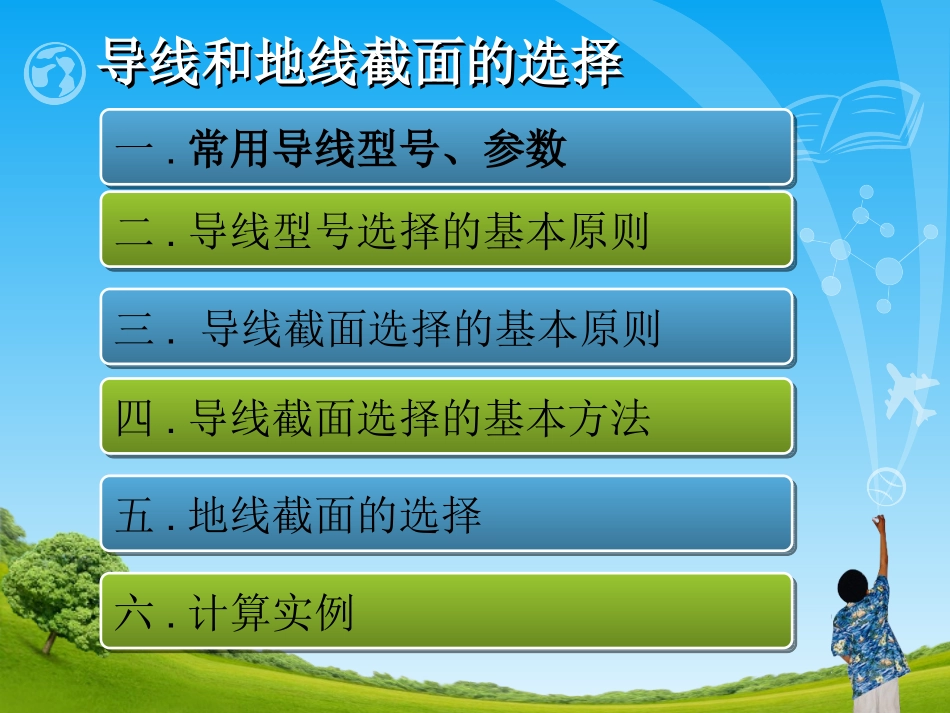

导线和地线截面的选择导线和地线截面的选择二.导线型号选择的基本原则二.导线型号选择的基本原则一.常用导线型号、参数一.常用导线型号、参数四.导线截面选择的基本方法四.导线截面选择的基本方法五.地线截面的选择五.地线截面的选择六.计算实例六.计算实例三.导线截面选择的基本原则三.导线截面选择的基本原则一.常用导线型号、参数导、地线名称和型号参数钢芯铝绞线LGJ-240/40钢芯铝绞线LGJ-185/30钢芯铝绞线LGJ-150/35钢芯铝绞线LGJ-95/55钢芯铝绞线LGJ-70/40结构，根数/直径（mm）铝26/3.4226/2.9830/2.5012/3.2012/2.72钢7/2.667/2.327/2.507/3.207/2.72铝包钢计算截面（mm2）铝238.85181.34147.2696.5169.73钢38.9029.5934.3656.3040.67铝包钢总计277.75210.93181.62152.81110.4外径（mm）21.6618.8817.5016.0013.60200C直流电阻（Ω/km）0.12090.15920.19620.29920.4141计算拉断力（kN）83.3764.3265.0278.1158.30计算重量（kg/km）964.3732.6676.2707.7511.3最终弹性系数（N/mm2）760007600080000105000105000线膨胀系数（计算值）（1/ºC）18.9×10-618.9×10-617.8×10-615.3×10-615.3×10-6圆铝线绞后抗拉强度不小于（N/mm2）156160168157164镀锌（锌铝合金镀层）钢绞线绞后抗拉强度不小于（N/mm2）12441244124412441244钢丝镀层重量不小于（g/m2）229229229244229交货长度不小于(m)25002500250025002500适用标准GB1179-83GB1179-83GB1179-83GB1179-83GB1179-831、架空电力线路的导线，可以采用钢芯铝绞线、铝绞线、防腐钢芯铝绞线、铝包钢芯铝绞线、铝合金绞线、钢芯铝合金绞线、硬铜线，一般线路大多采用钢芯铝绞线。2、地线可以采用镀锌钢绞线、铝包钢绞线、复合光缆，一般采用镀锌钢绞线和复合光缆。二.导线型号选择的基本原则1、选择导线截面应符合电力系统发展规划要求，首先要满足架空架空线路输送容量的要求，并考虑短期内的发展要求，所选截面最少5年内不因负荷增加而更换导线截面，其次还应满足用户电压偏移的要求，最后应使所选导线截面的线路电能损耗最小。2、导线应具备足够的机械强度，不能因为各种不利条件的组合而造成断线事故。3、最大负荷电流要小于导线的安全工作电流，不能因为电流太大而造成断线事故。4、验算导线载流量时，钢芯铝线的允许温度一般采用＋70℃（大跨越可用＋90℃），钢绞线的允许温度一般采用＋120℃。环境温度应采用最高气温月的最高平均气温，风速应用0.5m/s,太阳辐射功率密度应采用0.1W/cm2。三.导线截面选择的基本原则1、35kV及以上输电线路一般按经济电流密度选择截面，按载流量、电压损失及机械强度效验截面。2、10kV及以下配电线路按载流量选择导线截面，按电压损失及机械强度效验截面，一般不按经济电流效验导线截面；导线应具备足够的机械强度，不能因为各种不利条件的组合而造成断线事故。四.导线截面选择的基本方法1、按经济电流密度选择截面（1）导线的经济截面计算公式如下：S＝I/J（1－1）式中S－导线的经济截面，mm2，I－最大负荷电流，A；J－导线的经济电流密度A/mm2。（2）输电线路经济电流密度（钢芯铝绞线）最大负荷利用小时(h/a)<3000(一班制)时为：1.65A/mm2最大负荷利用小时3000～5000（二班制）时为：1.65A/mm2最大负荷利用小时>5000（三班制）时为：0.90（3）根据计算所得截面，再选择适当的导线截面。经济电流截面的选择原则是就近选择。2、按载流量选择截面（1）按导线的载流量选择导线截面时，应使其在最大连续负荷电流运行条件下，不超过允许值。导线的允许温度，铝线及钢芯铝绞线可采用+70°C；大跨越档可采用+90°C；镀锌钢绞线可采用+125°C.（2）环境气温应采用最高气温月的最高平均气温。3、按电压损失效验截面按电压损失效验截面时，应使各种用电设备端电压符合现行规范的要求，35kV～110kV线路电压损失一般不超过5%。对三相平衡负荷线路，几个负荷用电流矩（A•km）表示；对三相平衡负荷线路，几个负荷用负荷矩（kW•km）表示；式中Δu%－线路电压损失百分数，%；Un－标称电压，kV；R、X—三相线路单位长度的感抗，Ω/km；I－负荷计算电流，A；l—线路长度，km；P—有功负荷，kW；cosø－功率...
