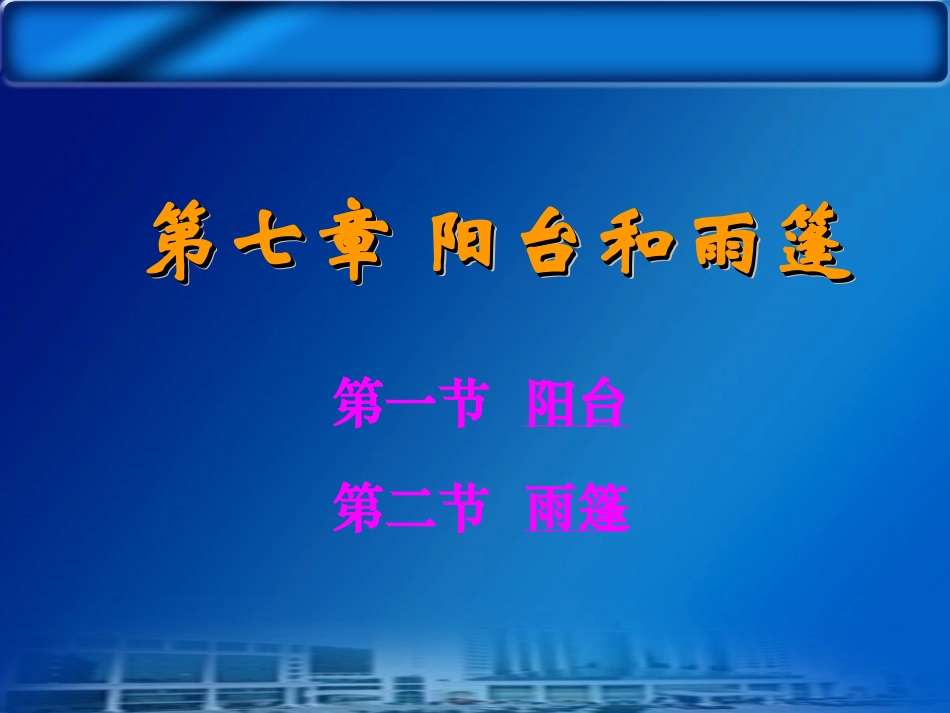

第七章阳台和雨篷第七章阳台和雨篷第七章阳台和雨篷第七章阳台和雨篷第一节阳台第二节雨篷阳台雨篷图例阳台雨篷图例阳台雨篷图例阳台雨篷图例阳台雨篷图例阳台是连接室内的室外平台，给居住在建筑里的人们提供一个舒适的室外活动空间，是多层住宅、高层住宅和旅馆等建筑中不可缺少的一部分。雨篷位于建筑物出入口的上方，用来遮挡雨雪，保护外门免受侵蚀，给人们提供一个从室外到室内的过渡空间，并起到保护门和丰富建筑立面的作用。第一节阳台第一节阳台一、阳台的分类和设计要求二、阳台的承重构件三、栏杆和栏板四、阳台隔板五、阳台排水返回本章（一）阳台的分类（一）阳台的分类1、按与外墙的关系挑阳台凹阳台半凹半挑阳台2、按是否封闭封闭阳台非封闭阳台3、按施工方法现浇式钢筋混凝土阳台和预制钢筋混凝土阳台4、按其在建筑中所处的位置可分为中间阳台和转角阳台5、按使用功能不同可分为生活阳台（靠近卧室或客厅）和服务阳台（靠近厨房）阳台的类型a)挑阳台b)凹阳台c)半挑半凹阳台d)转角阳台返回阳台形式（二）设计要求1、安全适用悬挑阳台的挑出长度不宜过大，应保证在荷载作用下不发生倾覆现象，以1.2-1.8m为宜。低层、多层住宅阳台栏杆净高不低于1.05m，中高层住宅阳台栏杆净高不低于1.lm，但也不大于1.2m。阳台栏杆形式应防坠落（垂直栏杆间净距不应大于110mm），防攀爬（不设水平栏杆），以免造成恶果。放置花盆处，也应采取防坠落措施。2、坚固耐久阳台所用材料和构造措施应经久耐用，承重结构宜采用钢筋混凝土，金属构件应做防锈处理，表面装修应注意色彩的耐久性和抗污染性。3、排水顺畅为防止阳台上的雨水流入室内，设计时要求将阳台地面标高低于室内地面标高60mm左右，并将地面抹出5‰的排水坡将水导入排水孔，使雨水能顺利排出。还应考虑地区气候特点。南方地区宜采用有助于空气流通的空透式栏杆，而北方寒冷地区和中高层住宅应采用实体栏杆，并满足立面美观的要求，为建筑物的形象增添风采。阳台与雨蓬设计要求：（1）安全适用；（2）坚固耐久；（3）排水通畅；（4）栏杆安全实用；（5）施工方便；（6）形象美观；二、阳台的结构布置方式二、阳台的结构布置方式1.搁板式（墙承式）2.悬挑式(1)挑梁式:挑梁搭板；(2)压梁式:墙梁悬挑阳台板；(3)挑板式:楼板悬挑阳台板；返回1、墙承式：阳台板直接支承在两侧的横墙上；阳台板可现浇也可预制，一般与楼板施工方法一致平面图剖面图2.2.挑板式挑板式现浇板外挑做阳台板(1)阳台板与房间内的现浇板或现浇板带整浇到一起，楼板重量构成阳台板的抗倾覆力矩。（挑板式）现浇板带宽度：屋面现浇板带宽≥2.0L，楼面现浇板带宽≥1.5L传力途径：荷载—阳台板—墙体。(2)阳台板无法与楼板整浇到一起，增加过梁长度。过梁、过梁上墙体、过梁上楼板重量构成阳台板压重。（压梁式）(3)在过梁两边墙体上设卧梁（拖梁），卧梁与过梁整浇到一起，提高阳台板稳定性。返回挑板式阳台结构图挑板式阳台结构图挑板式阳台图例挑板式阳台图例挑板式和压梁式的选择当楼板为现浇楼板时，可选择挑板式，悬挑长度一般为1.2m左右。即从楼板外延挑出平板，板底平整美观而且阳台平面形式可做成半圆形、弧形、梯形、斜三角等各种形状。挑板厚度不小于挑出长度的1/12。阳台板与墙梁现浇在一起，墙梁的截面应比圈梁大，以保证阳台的稳定，而且阳台悬挑不宜过长，一般为1.2m左右，并在墙梁两端设拖梁压入墙内。(1)从横墙内外伸挑梁，其上搁置预制阳台板，这种结构布置简单、传力直接明确、阳台长度与房间开间一致。为美观起见，可在挑梁端头设置面梁，既可以遮挡挑梁头，又可以承受阳台栏杆重量，还可以加强阳台的整体性。33..挑梁式挑梁式(2)荷载—阳台板—挑梁—墙体。(3)挑梁根部截面高度H为(1/5-1/6)L，L为悬挑净长，截面宽度为(1/2--1/3)h。(4)特点：结构布置简单，传力明确，可形成通长阳台。返回挑梁式阳台结构图挑梁式阳台结构图阳台结构布置a)墙承式b)挑梁式c)压梁式(墙梁挑板)d)挑板式(楼板悬挑)（一）栏杆的类型（一）栏杆的类型栏杆、栏板是设置在阳台外围的垂直构件，主要是供栏杆、栏板是设置在阳台...
