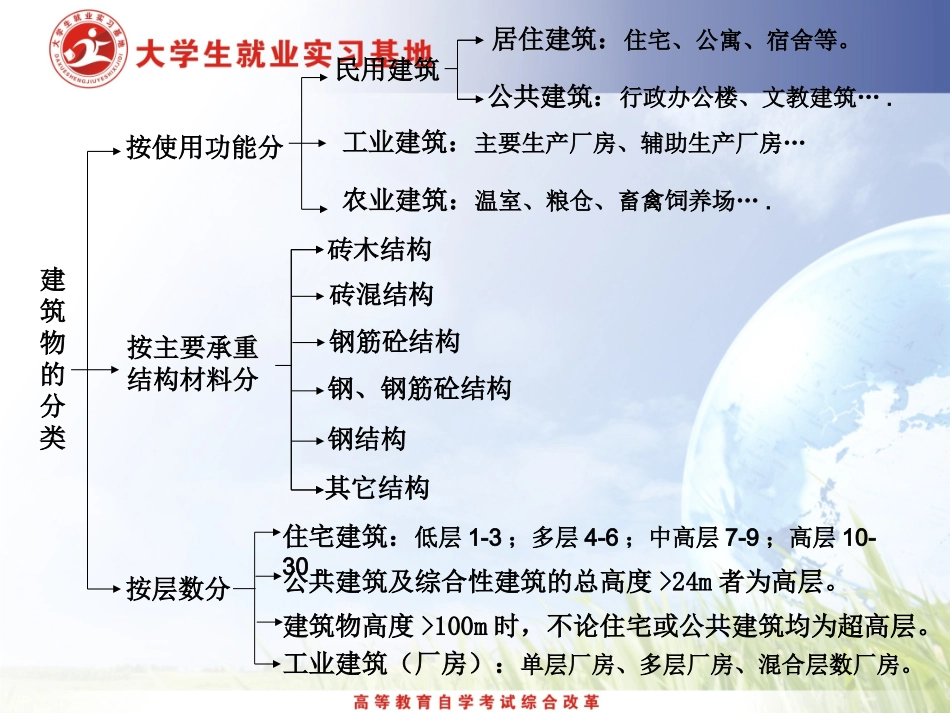

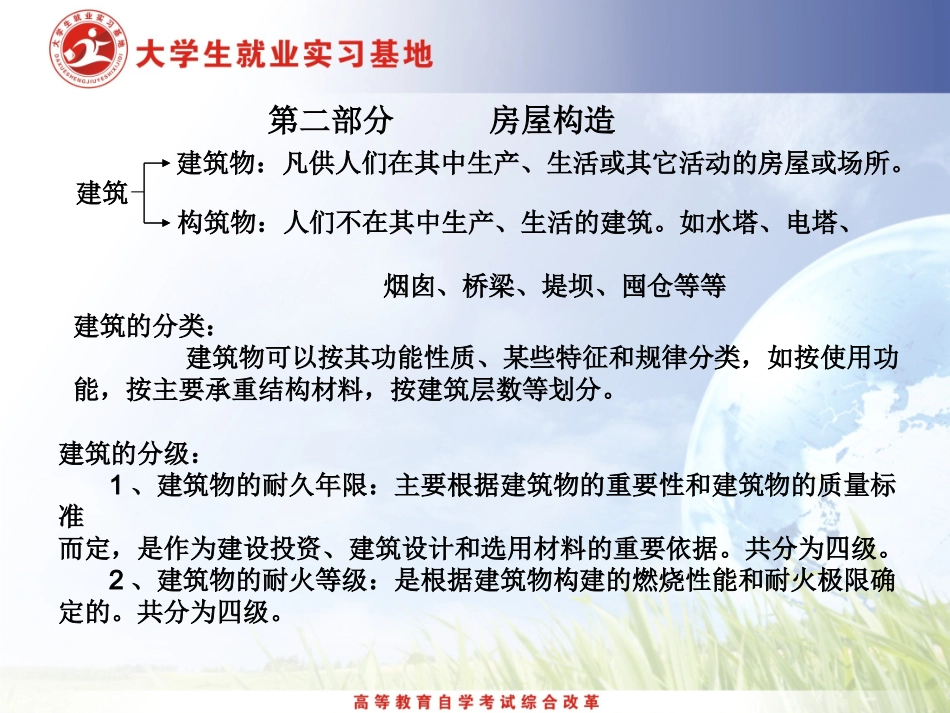

建筑第二部分房屋构造建筑物：凡供人们在其中生产、生活或其它活动的房屋或场所。建筑的分类：建筑物可以按其功能性质、某些特征和规律分类，如按使用功能，按主要承重结构材料，按建筑层数等划分。构筑物：人们不在其中生产、生活的建筑。如水塔、电塔、烟囱、桥梁、堤坝、囤仓等等建筑的分级：1、建筑物的耐久年限：主要根据建筑物的重要性和建筑物的质量标准而定，是作为建设投资、建筑设计和选用材料的重要依据。共分为四级。2、建筑物的耐火等级：是根据建筑物构建的燃烧性能和耐火极限确定的。共分为四级。建筑物的分类按使用功能分民用建筑按层数分居住建筑：住宅、公寓、宿舍等。公共建筑：行政办公楼、文教建筑….工业建筑：主要生产厂房、辅助生产厂房…农业建筑：温室、粮仓、畜禽饲养场….按主要承重结构材料分砖木结构砖混结构钢筋砼结构钢、钢筋砼结构钢结构其它结构住宅建筑：低层1-3；多层4-6；中高层7-9；高层10-30。公共建筑及综合性建筑的总高度>24m者为高层。建筑物高度>100m时，不论住宅或公共建筑均为超高层。工业建筑（厂房）：单层厂房、多层厂房、混合层数厂房。一、民用建筑的基本构件及其作用一般民用建筑是由基础、墙和柱、楼板、屋顶、楼梯和门窗等组成。。基础：基础：是指房屋下部埋在土中的承重构件。承受和传递荷载。。墙体：墙体：承重、围护、分隔。。楼板：楼板：可分隔楼层空间。承受和传递荷载。。屋顶：屋顶：承重、围护。。楼梯：楼梯：是联系上下楼层的垂直交通设施。。门窗：门窗：门主要用做交通联系，兼采光、通风。。窗主要用做采光、通风和眺望。。二、基础构造（一）基础与地基1、基础：将结构所承受的各种作用传到地基上的结构组成部分称为基础。基础是房屋建筑的重要组成部分，它承受建筑物上部结构传来的全部荷载，并将这些荷载连同自身重量一起传到地基。2、地基：为支承基础上的土体或岩体称为地基。地基不属于建筑物的组成部分，但它对保证建筑物的坚固耐久具有非常重要的作用。3、基础与地基的关系：基础的类型与构造并不完全决定于建筑物上部结构，它与地基土的性质有着密切关系。具有同样上部结构的建筑物建造在不同的地基上，其基础的形式与构造可能是完全不同的。因此，地基与基础之间，有着相互影响，相互制约的密切关系。（二）基础的埋置深度及影响因素1、基础的埋置深度：一般自室外设计地面标高至基础底部的垂直高度称为基础的埋置深度，简称埋深。基础底面标高基础放脚基础埋置深度室内外高差室外地面地坪防潮层室内地坪2、影响基础埋深的因素（1）建筑物的用途及基础构造的影响（2）作用在地基上的荷载大小和性质的影响（3）工程地质和水文地质条件的影响（4）地基土冻胀和融陷的影响（5）相邻建筑基础埋深的影响基础底面标高最高地下水位基础埋置深度室外地面室内地面200地下水位升高幅度最低地下水位基础底面标高基础埋置深度室外地面室内地面200冰冻深度冰冻线H原有基础新建基础HL2基础埋置深度和地下水位的关系基础埋置深度和冰冻线的关系基础埋置深度与相邻基础关系（三）基础的分类和构造1）条形基础2）独立基础3）柱下条形基础1、按基础的结构形式分类4）筏形基础5）箱形基础6）桩基础剖面室外地面室内地面基础底面轴侧砖墙碎砖三合土平面独立基础墙体基础梁独立基础垫层墙下独立基础柱下独立基础条形基础柱下条形基础井格式柱下条形基础钢筋混凝土基础钢筋混凝土柱平面柱下条形基础柱柱托平板梁板式平板式平面筏形基础箱形基础桩基础顶板柱底板平面软弱土层中密土层坚硬土层软弱土层２、按所用材料及受力特点分类（１）无筋扩展基础定义：无筋扩展基础系指由砖、毛石、混凝土或毛石混凝土、灰土和三合土等为材料，且不需配置钢筋的墙下条形基础或柱下独立基础。特点：这种基础的材料抗压性能比较好，但是抗拉、抗剪强度不高，要保证基础不被拉力或冲切力破坏，必须控制基础的高宽比。无筋扩展基础适用于多层民用建筑和轻型厂房。（２）扩展基础定义：将上部结构传来的荷载，通过向侧边扩展成一定底面积，使作用在基底的压应力等于或小于地基上的允许承载力，而基础内部的应力应同时满足材料本身的强度...
