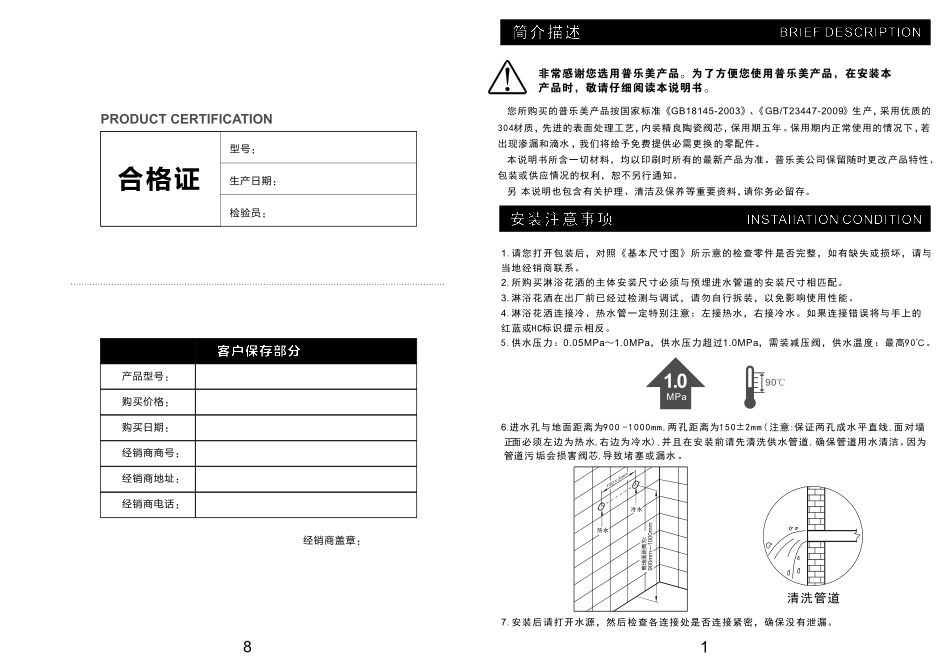

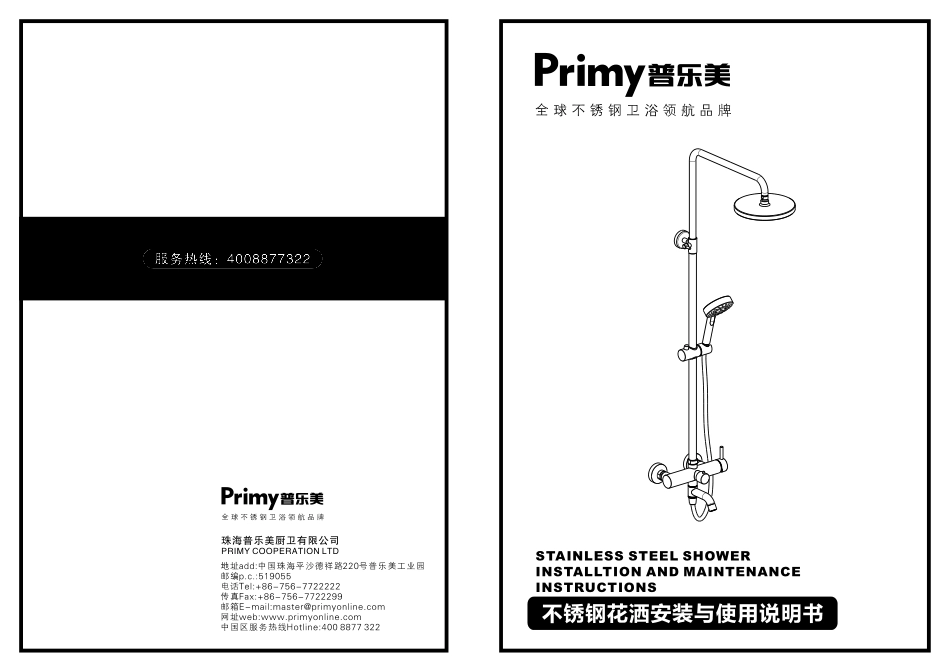

STAINLESSSTEELSHOWERINSTALLTIONANDMAINTENANCEINSTRUCTIONS非常感谢您选用普乐美产品。为了方便您使用普乐美产品,在安装本产品时,敬请仔细阅读本说明书。简介描述BRIEFDESCRIPTION您所购买的普乐美产品按国家标准《GB18145-2003》、《GB/T23447-2009》生产,采用优质的304材质,先进的表面处理工艺,内装精良陶瓷阀芯,保用期五年。保用期内正常使用的情况下,若出现渗漏和滴水,我们将给予免费提供必需更换的零配件。本说明书所含一切材料,均以印刷时所有的最新产品为准。普乐美公司保留随时更改产品特性、包装或供应情况的权利,恕不另行通知。另本说明也包含有关护理、清洁及保养等重要资料,请你务必留存。1INSTAIIATIONCONDITION安装注意事项1.请您打开包装后,对照《基本尺寸图》所示意的检查零件是否完整,如有缺失或损坏,请与当地经销商联系。2.所购买淋浴花洒的主体安装尺寸必须与预埋进水管道的安装尺寸相匹配。3.淋浴花洒在出厂前已经过检测与调试,请勿自行拆装,以免影响使用性能。4.淋浴花洒连接冷、热水管一定特别注意:左接热水,右接冷水。如果连接错误将与手上的红蓝或HC标识提示相反。5.供水压力:0.05MPa~1.0MPa,供水压力超过1.0MPa,需装减压阀,供水温度:最高90℃。6.安装前请先清洗供水管道,确保管道用水清洁。因为管道污垢会损害阀芯,导致堵塞或漏水7.安装后请打开水源,然后检查各连接处是否连接紧密,确保没有泄漏。进水孔与地面距离为900-1000mm,两孔距离为150±2mm(注意:保证两孔成水平直线,面对墙正面必须左边为热水,右边为冷水),并且在。清洗管道8保养与维护CAREANDMAINTENANCE7■使用时,不需要用很大力,只需轻拨或转动把手即可开关,以免用力过度造成产品损坏。■淋浴花洒表面的污渍一般可用软棉布抹净,也可用温和的液化清洁剂或无色的玻璃清洗剂洗。切勿使用酸性、研磨性清洁剂,以免损伤表面光洁度。■手持花洒与头顶喷花洒用柠檬酸水静泡10分钟后,取出用水冲洗,然后安装回花洒软管与升降管上打开开关清洗内部。■使用中如发现流量不足或没有水出,请先检查冷热水压力是否正常。如果正常,请先关闭主体上的开关,拆下摇摆出水嘴处的起泡器(部分型号的产品需要用配套的专用起泡器扳手拆卸),检查是否被杂物堵塞,清洗后便可正常使用;手持花洒出水不足,请拧下淋浴软管接头,检查管内孔与手持花洒内是否堵塞,清洗后便可正常使用;头顶喷花洒出水不足,请拧下头顶喷花洒,检查过滤胶垫是否堵塞,清洗后便可正常使用。如果以上处理方法无效,则需专业的水电维修工人进行维修。■此说明书的所有资料按照出版时最新产品资料编写,本公司保留任何时候不需要通知便进行更改的权利。注意:如未按本说明书正确安装或使用造成的损坏我公司将视情况给予维修,并酌情收取费用。,2ESSENTIALDIMENSIONDIAGRAM基本尺寸图手持花洒清洗图示头顶喷花洒清洗图示柠檬酸清洗液柠檬酸清洗液EDCB安装步骤INSTALLATIONSTEP3AA.用工具测量预埋管接头螺牙与曲脚螺牙长度是否符合安装尺寸,如果曲脚螺牙长度大于预埋管接头螺牙长度时,需要将曲脚螺牙截短。B.在曲脚G1/2端上缠绕好生胶带,用扳手把曲脚安装在进水孔上。C.安装完曲脚后用水平尺寸测量是否平行,如果不平行,需用板手调节曲脚直至平行即可。D.将装饰盖旋转安装到曲脚上。E.把3/4两级胶垫安装到曲脚内,再用活动扳手将淋浴花洒主体安装到曲脚上。使用说明APPLICATIONINSTRUCTION6此产品具有三种出水模式,分别为头顶喷花洒出水、手持花洒出水、摇摆出水嘴出水,具体对应的切换手柄旋转操作位置如图所示。123头顶喷花洒出水手持花洒出水摇摆出水嘴出水J安装步骤INSTALLATIONSTEP5KLF.根据长管组件基本尺寸确定好固定座的固定点位置在墙上钻孔。G.膨胀胶粒打进预先开好的孔里,再用自攻螺钉锁定固定座。H.升降管部件插入长管组件并拧紧。将两级胶垫放置在淋浴阀体出水口,然后顺时针方向转旋长管组件的螺母,直至拧紧在淋浴花洒主体上。I.将紧固接头插入固定座里,并用内六角扳手将螺钉拧进固定座里固定长管组件。J.顶喷花洒旋转安装在升降管上。K.手持花洒安装在软管的锥形螺母其中一端上。L.另一端锥形螺母与淋浴阀体连接拧紧。800GI安装步骤INSTALLATIONSTEP4FH硅胶
