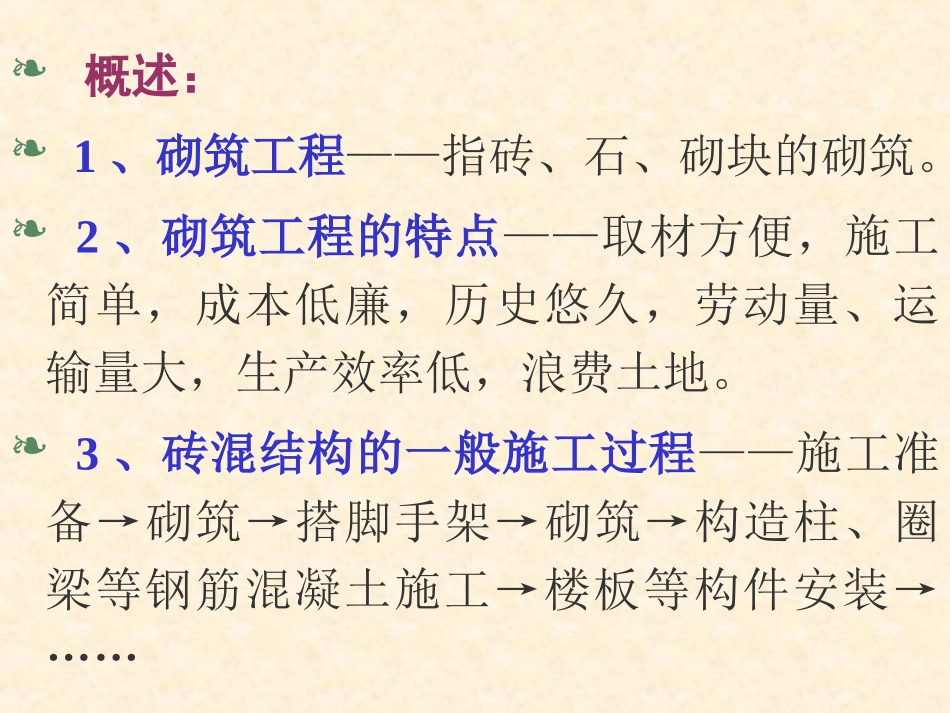

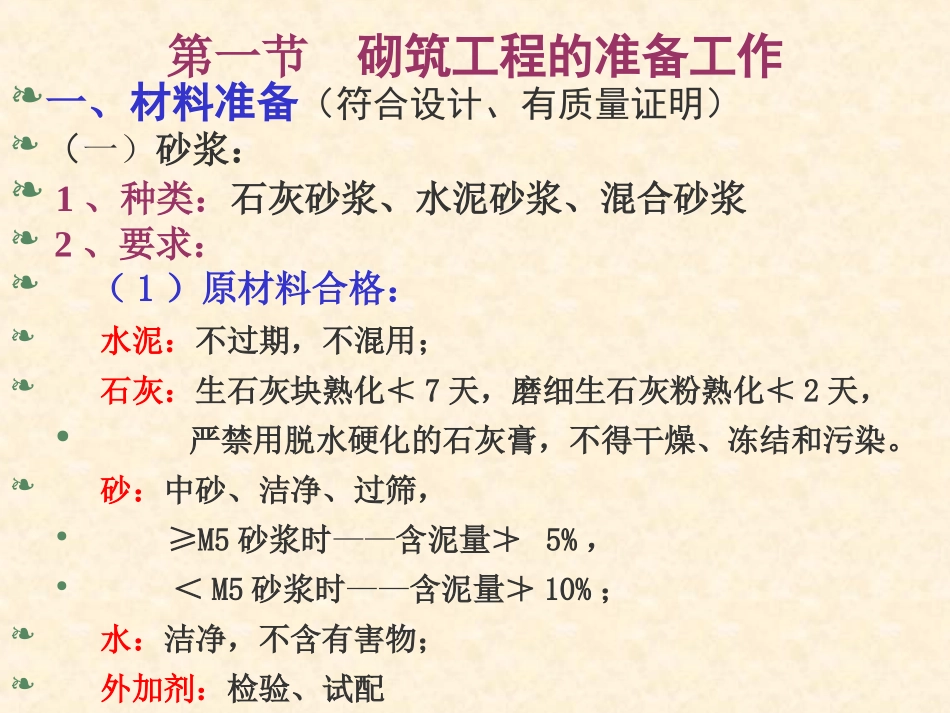

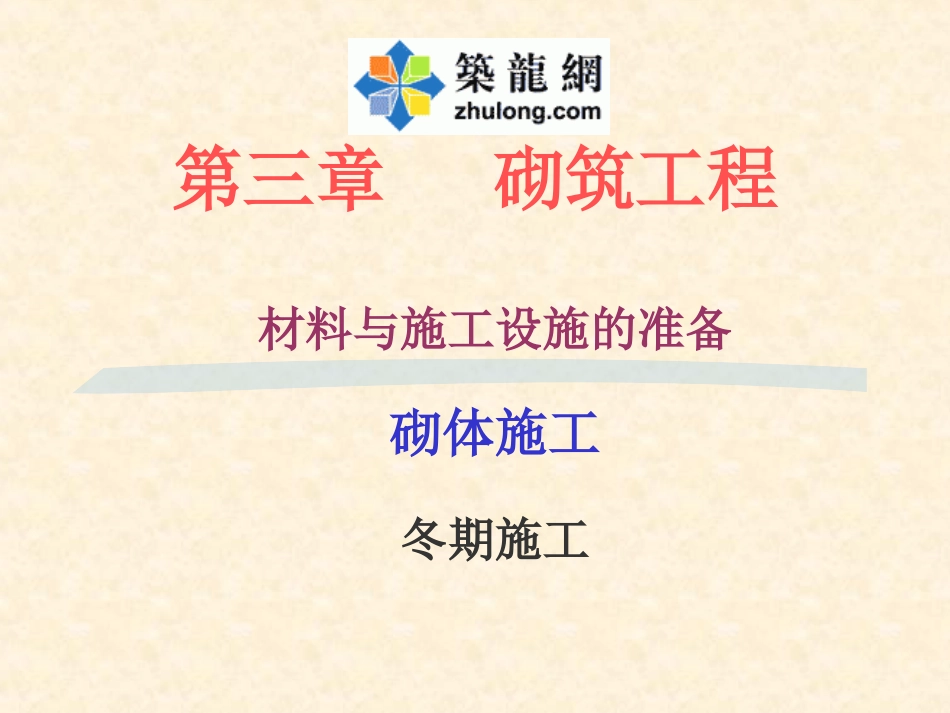

第三章砌筑工程材料与施工设施的准备砌体施工冬期施工概述：1、砌筑工程——指砖、石、砌块的砌筑。2、砌筑工程的特点——取材方便，施工简单，成本低廉，历史悠久，劳动量、运输量大，生产效率低，浪费土地。3、砖混结构的一般施工过程——施工准备→砌筑→搭脚手架→砌筑→构造柱、圈梁等钢筋混凝土施工→楼板等构件安装→……第一节砌筑工程的准备工作一、材料准备（符合设计、有质量证明）（一）砂浆：1、种类：石灰砂浆、水泥砂浆、混合砂浆2、要求：（1）原材料合格：水泥：不过期，不混用；石灰：生石灰块熟化≮7天，磨细生石灰粉熟化≮2天，严禁用脱水硬化的石灰膏，不得干燥、冻结和污染。砂：中砂、洁净、过筛，≥M5砂浆时——含泥量≯5%，＜M5砂浆时——含泥量≯10%；水：洁净，不含有害物；外加剂：检验、试配（2）种类及标号、强度符合设计要求。配比严格（申请、试配、公布配比、调整、称量），按规定做试块（每层、每250m3、每机、每班、每种≮1组）；（3）稠度适中（烧结普通砖：7～9cm，空心砖、多孔砖6～8；空斗墙、拱，普通混凝土、加气混凝土砌体：5～7cm；石砌体：3～5）；（4）保水性好（可适当掺入有机、无机塑化剂）（5）配比准确，搅拌均匀（水泥、有机塑化剂、氯盐±2%，其它5%；2～3分钟、3～5分钟）；（6）使用时间限制：水泥砂浆、水泥混合砂浆在拌后3、4小时，气温高于30℃时2、3小时。（二）骨架材料：1.砖：标号、外观验收①普通粘土砖、灰砂砖、粉煤灰砖240×115×53MU7.5，10，15，20使用前1～2d浇水（含水率10～15%，8～12%）②烧结多孔砖（承重）P型：240×115×90；M型：190×190×90；MU7.5，10，15，20使用前1～2d浇水（含水率10～15%）③烧结空心砖（非承重）240×240×115，300×240×115；MU2，3，52.石材：（MU15、20、30～100九级）①料石——经加工，外观规矩，尺寸均≥200mm；②毛石——未经加工，厚≮150mm，体积≮0.01m3。3.小型砌块：（高180～350）规格:主390×190×190，辅助－－长290、190、90；标号：MU15，10，7.5，5，3.5种类：普通混凝土空心砌块（炎热干燥时，提前喷水湿润）轻骨料混凝土空心砌块（提前2d浇水，含水量5～8%）加气混凝土砌块（砌时向砌筑面适量浇水）4、中型砌块：（高360～900）混凝土空心砌块，粉煤灰硅酸盐砌块（MU100、150）二、搭设砌筑用脚手架类型：按搭设位置——外脚手、里脚手；按用途——结构用、装修用、支撑用；按材料——木、竹、金属；按构造形式——多立杆式、门型框式、桥式、吊篮式、悬挂式、挑架式、工具式（常做成操作平台）。二、基本要求：1、宽度及步高满足使用要求（宽——只堆料和操作，1～1.5m；还需运输，2m以上。步高——1.2～1.4m，可砌高度、每层整步数）。2、有足够的强度、刚度和稳定性（材料合格；构造符合规定，连接牢固，H>18m需有计算设计；与建筑物连接；用前、用中检查；控制使用荷载：均布荷载≯2.7kN/m2，集中荷载≯1.50kN）。3、搭拆简便，能多次周转4、选材用料经济合理扣件式钢管脚手架组成扣件式钢管脚手架立面图单排架扣件式钢管脚手架剖面图双排架碗扣式钢管脚手架节点架子钢管底座扣件形式回转扣件直角扣件对接扣件剪刀撑布置形式连墙杆布置示意图（间距4～6m）连墙杆刚性连接单排架双排架洞口处双排架（小横杆顶墙）单排架（加短钢管）连墙杆柔性连接门形脚手架构造框架结构插口架窗洞插口架双扣件钢管支撑挑架构造及搭设顺序吊篮构造图抱角支架安全网支撑砌筑工程脚手架方案：1、里、外架——清水墙、混水墙的砌筑及装饰；2、全部里架子——混水墙砌筑，外侧需支卧网；装饰用吊篮。三、砌体工程的材料运输（垂直）1.人力运输：单层——附脚手架的倒料平台；多层——上料斜道（马道）。2.井架、门架升降机：高度一般≯30m(1)井架：构造（钢管扣件式）起吊能力，井孔尺寸:四柱：0.5t，1.9×1.9m六柱：1.0t，3.6×1.3m八柱：1.0t，3.8×1.7m缆风绳：15m以下一道，以上每10m增设一道每道4根，30～45°7～9mm钢丝绳或φ8筋。(2)门架：构造：格...
