线路连接及车场VIP免费

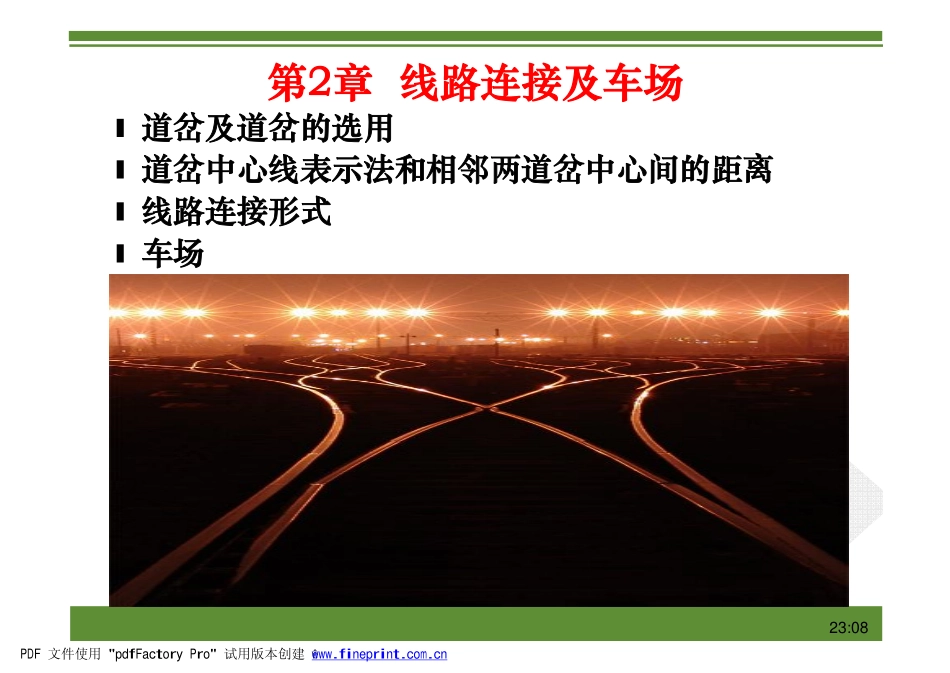

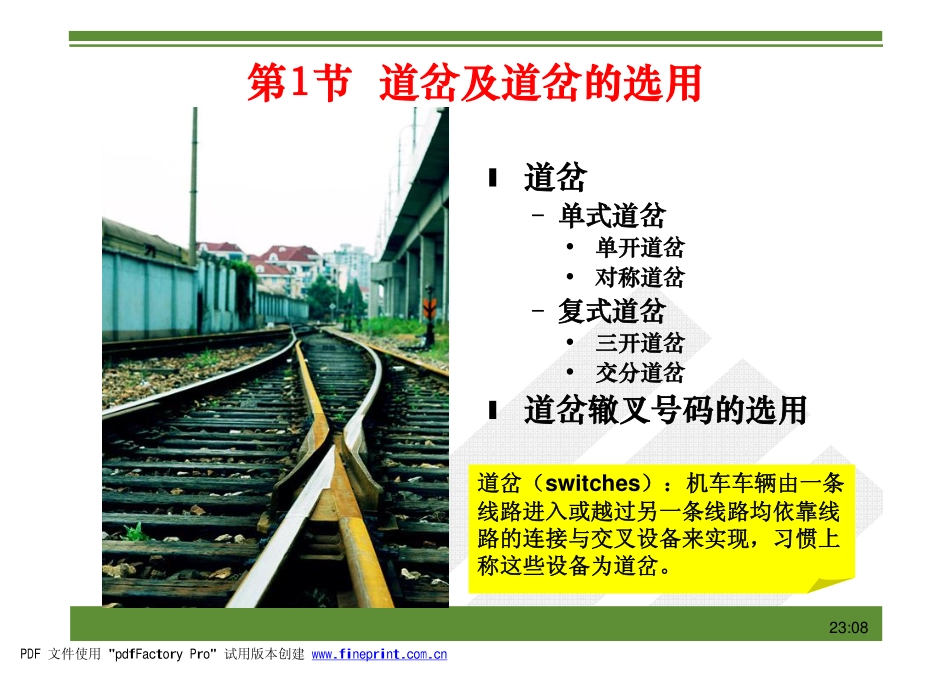

23:08第1篇站场设计技术条件第1章线路种类及线间距第2章线路连接及车场第3章线路全长和有效长第4章站场平、纵断面第5章站场路基及排水第6章安全设备PDF文件使用"pdfFactoryPro"试用版本创建êwww.fineprint.com.cn23:08第2章线路连接及车场l道岔及道岔的选用l道岔中心线表示法和相邻两道岔中心间的距离l线路连接形式l车场PDF文件使用"pdfFactoryPro"试用版本创建êwww.fineprint.com.cn23:08第1节道岔及道岔的选用l道岔–单式道岔•单开道岔•对称道岔–复式道岔•三开道岔•交分道岔l道岔辙叉号码的选用道岔（switches）：机车车辆由一条线路进入或越过另一条线路均依靠线路的连接与交叉设备来实现，习惯上称这些设备为道岔。PDF文件使用"pdfFactoryPro"试用版本创建www.fineprint.com.cn23:08PDF文件使用"pdfFactoryPro"试用版本创建êwww.fineprint.com.cn23:08PDF文件使用"pdfFactoryPro"试用版本创建êwww.fineprint.com.cn23:08单开道岔护轮轨护轮轨辙叉尖轨尖轨连接转辙器PDF文件使用"pdfFactoryPro"试用版本创建替Ìwww.fineprint.com.cn23:08转辙器l手动转辙器l电动转辙器PDF文件使用"pdfFactoryPro"试用版本创建êwww.fineprint.com.cn23:08扳道岔PDF文件使用"pdfFactoryPro"试用版本创建êwww.fineprint.com.cn23:08辙叉有害空间护轮轨护轮轨有害空间PDF文件使用"pdfFactoryPro"试用版本创建www.fineprint.com.cn23:08活动心轨辙叉消灭有害空间PDF文件使用"pdfFactoryPro"试用版本创建www.fineprint.com.cn23:08对称道岔主线侧线侧线PDF文件使用"pdfFactoryPro"试用版本创建www.fineprint.com.cn23:08PDF文件使用"pdfFactoryPro"试用版本创建êwww.fineprint.com.cn23:08对称道岔的特点l由主线向两侧分为两条线路，道岔各部件均按辙叉角平分线对称排列，两条连接线路的曲线半径相同，无直向或侧向之分，因此两侧线运行条件相同。l具有增大导曲线半径和缩短站场长度的优点l适用性–对称道岔一般可在调车场头部或尾部铺设–机务段和货场–必要时可将对称道岔与单开道岔混合使用l不适合有正规列车通过的线路连接PDF文件使用"pdfFactoryPro"试用版本创建êwww.fineprint.com.cn23:08特殊道岔PDF文件使用"pdfFactoryPro"试用版本创建êwww.fineprint.com.cn23:08三开道岔机务段调车场PDF文件使用"pdfFactoryPro"试用版本创建www.fineprint.com.cn23:08三开道岔的特点l三开道岔是将一个道岔纳入另一个道岔内构成的–两副尖轨–三副辙叉l优点–线路连接长度短l缺点–尖轨削弱较多，转辙器使用寿命短–同时两普通辙叉在主线内侧无法设置护轨–机车车辆沿主线不能高速运行l适用性–当需要连接的线路较多，而地形又受到限制，不能在主线上连续铺设两个单开道盆时铺设的一种道岔PDF文件使用"pdfFactoryPro"试用版本创建êwww.fineprint.com.cn23:08交分道岔PDF文件使用"pdfFactoryPro"试用版本创建êwww.fineprint.com.cn23:08交分道岔特点l将一个单开道岔纳入另一个道岔内构成的l优点–它起到了两个道岔的作用，且占地较短，特别是连接几条平行线路时，比单开道岔连接的长度缩短得更为显著，而且列车通过时弯曲较少，走行平稳，速度可较高，瞪望条件也较好。l缺点–但交分道岔构造复杂，零件数量较多，维修较困难l适用性–一般仅在大编组站、旅客站或其他用地长度受限制的咽喉区采用–在正线上，由于通过列车速度较高，使用交分道岔安全性较差，也不好养护，故应尽量不用PDF文件使用"pdfFactoryPro"试用版本创建êwww.fineprint.com.cn23:08活动心轨交分道岔PDF文件使用"pdfFactoryPro"试用版本创建êwww.fineprint.com.cn23:08死交叉PDF文件使用"pdfFactoryPro"试用版本创建êwww.fineprint.com.cn23:08PDF文件使用"pdfFactoryPro"试用版本创建êwww.fineprint.com.cn23:08PDF文件使用"pdfFactoryPro"试用版本创建êwww.fineprint.com.cn23:08PDF文件使用"pdfFactoryPro"试用版本创建êwww.fineprint.com.cn23:08道岔辙叉号的选用αcotAEFEN==PDF文件使用"pdfFactoryPro"试用版本创建êwww.fineprint.com.cn23:08车站道岔的选型l道岔选型一般由道岔的容许通过速度确定（客运专线...
