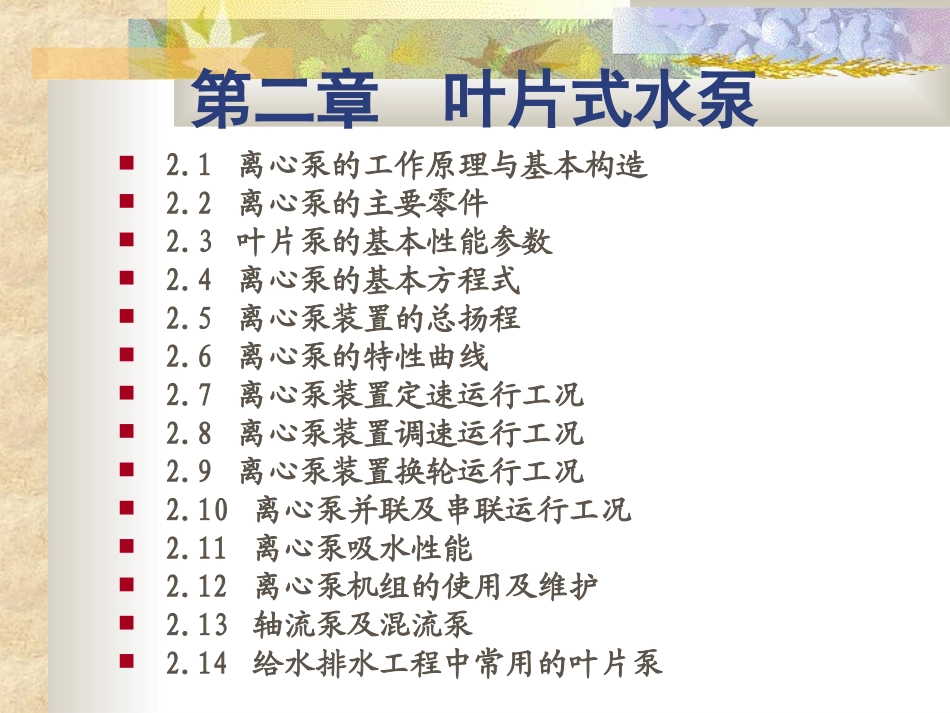

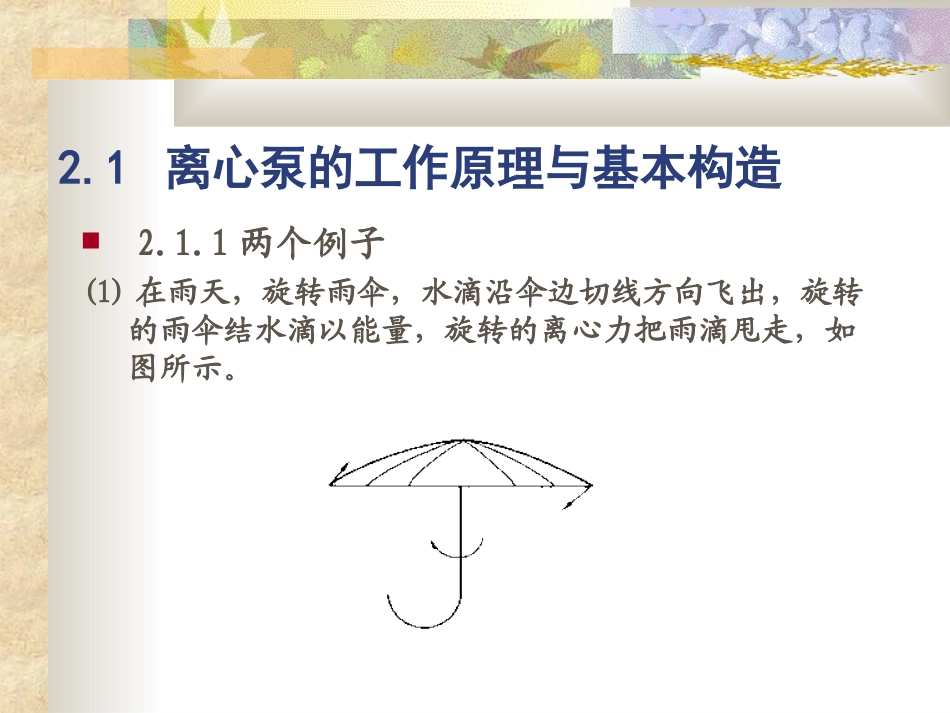

第二章叶片式水泵2.1离心泵的工作原理与基本构造2.2离心泵的主要零件2.3叶片泵的基本性能参数2.4离心泵的基本方程式2.5离心泵装置的总扬程2.6离心泵的特性曲线2.7离心泵装置定速运行工况2.8离心泵装置调速运行工况2.9离心泵装置换轮运行工况2.10离心泵并联及串联运行工况2.11离心泵吸水性能2.12离心泵机组的使用及维护2.13轴流泵及混流泵2.14给水排水工程中常用的叶片泵第二章叶片式水泵根据叶轮出水时的水流方向，将叶片式水泵分为以下三类：离心泵—径向流的叶轮—受离心力作用；轴流泵—轴向流的叶轮—受轴向升力作用；混流泵—斜向流的叶轮—既受离心力作用，也受到轴向升力作用。2.1离心泵的工作原理与基本构造2.1.1两个例子(1)在雨天，旋转雨伞，水滴沿伞边切线方向飞出，旋转的雨伞结水滴以能量，旋转的离心力把雨滴甩走，如图所示。(2)敞口圆筒绕中心轴做旋转运动，圆筒内的水面呈抛物线上升的旋转凹面。如图所示。总结：圆筒中的液体受到离心力作用，根据公式F=mω2R，圆筒半径越大，转速越快，液体沿筒壁上升的高度就越大。2.1.2离心泵的工作原理及基本构造（1）工作原理叶轮高速旋转，带动水流旋转；水受到离心力作用被甩出叶轮；叶轮进口中心形成真空；吸水池水被吸入叶轮进口；水受到离心力作用被甩出叶轮，循环往复。离心泵工作原理图(2)离心泵的基本构造离心泵工作系统图（3）总结：为了增大离心力，并保证水泵进口产生足够的真空，离心泵启动前要向泵体（泵壳和吸水管道）里灌满水；离心泵的工作过程是一个能量转化的过程，它把电动机的机械能转化为被抽升液体的动能和势能；转化过程伴随能量的损失，损失越大，离心泵的性能就越差,工作效率就越低。2.2离心泵的主要零件2.2.1离心泵的组成离心泵是由许多零件组成的，离心泵的组成主要有：叶轮、泵轴、泵壳、泵座、轴封装置、减漏环、轴承座、联轴器、轴向力平衡装置（平衡孔）。单级单吸卧式离心泵1-叶轮；2-泵轴；3-键；4-泵壳；5-泵座；6-灌水孔；7-放水孔，8-接真空表孔，9-接压力表孔，10-泄水孔，11-填料盒；12-减漏环；13-轴承座；14-压盖调节螺栓；15-传动轮单级单吸卧式离心泵B型离心泵模型1、叶轮叶轮：根据水流进入叶轮的方向，分为单吸式和双吸式叶轮；根据叶轮盖板情况，分为闭式、开式和半开式。l前盖板；2后盖板；3叶片；4叶槽；5吸水口；6轮毂；7泵轴1吸入口；2轮盖；3叶片4轮毂；5轴孔2、泵轴常用的泵轴材料为碳素钢和不锈钢，使其具有足够的抗扭强度和刚度；叶轮和轴之间用键来连接。铸铁水泵配件、泵轴泵键3、泵壳进水接管、壳体、出水接管、测压孔、灌水孔、放水孔。对于壳体材料应考虑防腐蚀和磨损，以及耐压等足够的机械强度。4、泵座泵壳和泵座共同构成离心泵的固定部件。其中：叶轮和泵壳间的衔接装置为减漏环；泵轴和泵壳间的衔接装置为填料盒；泵轴和泵座间的衔接装置为轴承座。5、轴封装置：在泵轴与泵壳间，为防止水的漏出和空气的透入。(1)填料密封压盖填料型填料盒1轴封套；2填料；3水封管；4水封环；5压盖(2)机械密封112型系列机械密封DY101型系列机械密封6、减漏环(承磨环)叶轮吸入口的外圆与泵壳内壁的接缝处1、泵壳；2、镶在泵壳上的减漏环；3、叶轮；4、镶在叶轮上的减漏环7、轴承座径向式轴承止推式轴承滚动轴承（滚珠轴承、滚柱轴承）滑动轴承油润滑的金属轴承水润滑的橡胶轴承、合成树脂轴承、石墨轴承ZHZ滑动轴承滚动轴承轴承座构造图8、联轴器刚性联轴器挠性联轴器ZML膜片及联轴器9、轴向力平衡措施平衡孔1排出压力；2加装的减漏环3平衡孔；4泵壳上的减漏环轴向推力（叶轮两侧作用压力不相等）
