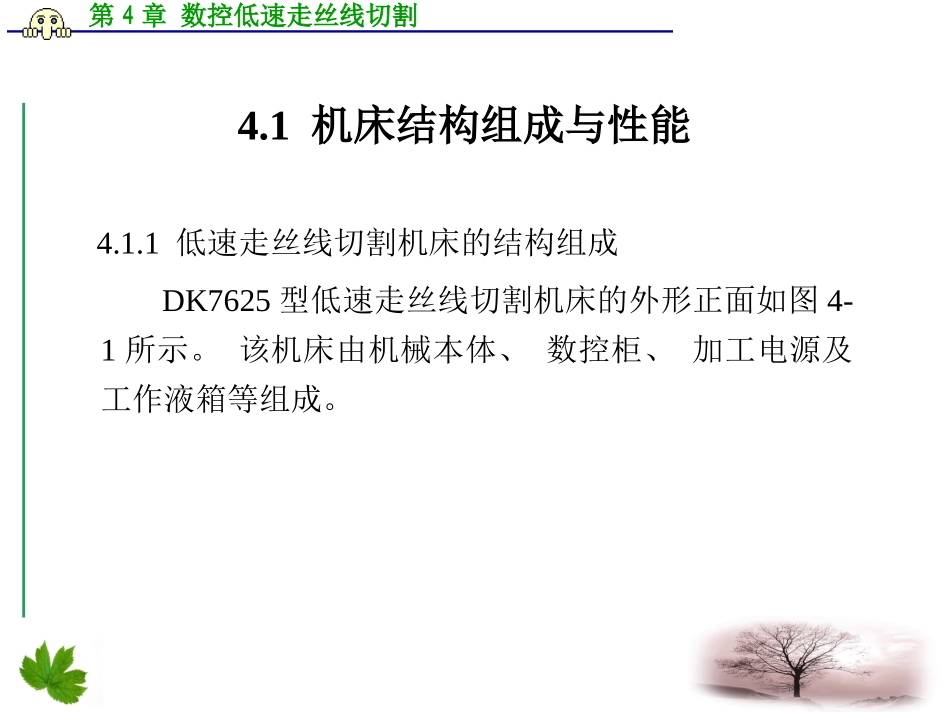

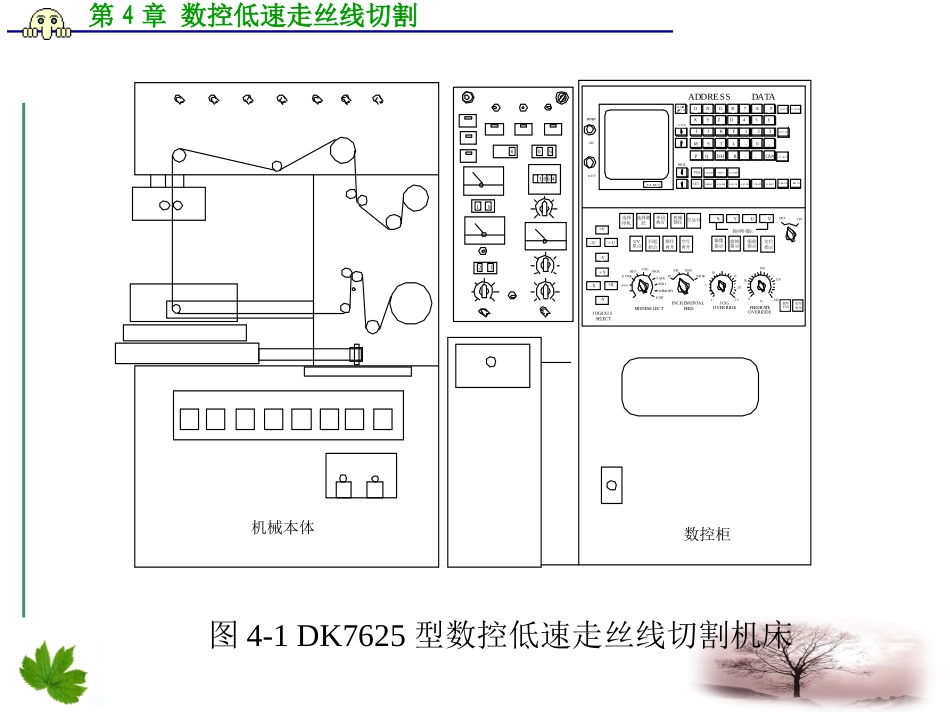

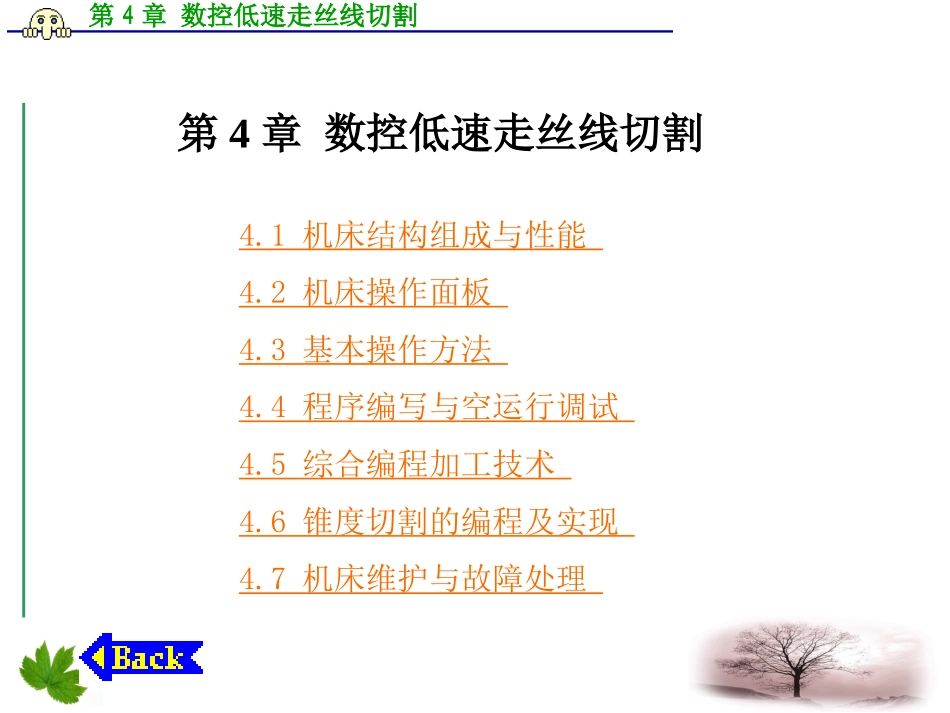

第4章数控低速走丝线切割第4章数控低速走丝线切割4.1机床结构组成与性能4.2机床操作面板4.3基本操作方法4.4程序编写与空运行调试4.5综合编程加工技术4.6锥度切割的编程及实现4.7机床维护与故障处理第4章数控低速走丝线切割4.1机床结构组成与性能4.1.1低速走丝线切割机床的结构组成DK7625型低速走丝线切割机床的外形正面如图4-1所示。该机床由机械本体、数控柜、加工电源及工作液箱等组成。第4章数控低速走丝线切割图4-1DK7625型数控低速走丝线切割机床XY轴回零指示UVONOFFPOWERONOFFPAGEABSINCCURSORFANUC%01566019210641数控柜机械本体POSSETPARAMPRGRMOFSETCOMNDRESETORIGINDELETINSRTALARMDGNOSALTERONRG789XYZD456IJ123KFSL-0.MT;/BQPD/HCANSTARTINPUTREADPUNCHDATAADDRESS+V+U-U-V+Y+X-X-YJOGAXISSELECTMODESELECT选择停机选择跳跃单段执行机械锁住空运行UV原点回起始点锁住再开空行再开镜像指示旋转指示缩放指示定位指示循环启动进给暂停INCREMENTALFEEDJOGOVERRIDEFEEDRATEOVERRIDECENTEREDGEREF.JOGINCR.TAPEMDIEDITMEMORYX10X1X100X10001015202550100150200第4章数控低速走丝线切割1.机械本体工作台由上下滑座及工件安装台组成。直流伺服电机驱动后通过滚珠丝杠副，实现X、Y轴向移动。通过测速发电机和旋转变压器实现半闭环控制。第4章数控低速走丝线切割2.走丝系统如图4-2所示为该机床电极丝走丝系统的结构图。走丝系统自上而下，丝由送丝轮经张力轮到上导向轮、上电极销、上导向器、工件孔、下导向器、下电极销、下导向轮，再到速度轮、排丝轮，最后到达收丝轮。第4章数控低速走丝线切割图4-2机床走丝系统结构图上导向轮垂直滑座压轮速度轮断丝检测开关排丝轮收丝轮下导向轮压轮张力轮毛刷送丝轮第4章数控低速走丝线切割3.工作液系统如图4-3所示为该机床工作液控制系统图。加工区流出的脏工作液由水泵1经纸质过滤器进入第二液箱，第二液箱中的工作液电导率若符合要求，即其电阻率为10×104Ω/cm，则工作液由水泵2直接送入上下喷嘴。第4章数控低速走丝线切割图4-3工作液控制系统压力表纸质过滤器水泵1离子交换器电泵水泵2检测电极仪表继电器第二液箱第一液箱加工区流出的脏工作液流量计上喷嘴下喷嘴第4章数控低速走丝线切割4.纸带读入机纸带读入装置是用于读入数控程序纸带的。该机床采用的是无卷轴光电纸带读入机，读取速度达250文字/s。其基本结构如图4-4所示。第4章数控低速走丝线切割图4-4纸带读入装置结构图输带辊光学读数头纸带读取方向光源部自动解除手动操作开关第4章数控低速走丝线切割(1)光源部：这个部分在各通道及进给孔装有9个发光二极管，内有止动块，具有纸带停止功能。(2)光学读数头：读取纸带的穿孔数据，它有玻璃窗。(3)输带辊：根据控制部分来的指令，起到输送纸带的作用。(4)纸带读入机操作开关：该开关有三个位置。第4章数控低速走丝线切割解除：开关置于此位时，纸带可自由动作，并可打开光源部。调整、装卸纸带时置此位。自动：开关置于此位时，纸带由止动块定住，纸带运动由指令控制。应先关上光源部，再置此位。手动：开关置于此位时，纸带往读取方向进给。若选择其他位置时，纸带便停止。(5)纸带箱：在纸带读入机的下方为纸带箱，纸带箱内装有易于取出纸带的辅助带。第4章数控低速走丝线切割4.1.2低速走丝线切割机床的技术性能DK7625型数控低速走丝线切割机床是一个采用国际通用数控标准的ISO代码来控制加工的电加工机床。它具有直线插补、圆弧插补功能，能够同时进行工作台(X、Y轴)和上丝架(U、V轴)的四轴联动控制，可实现丝径补偿(刀补)，具有镜像(对称)、旋转、缩放等加工手段，可用于切割加工淬火钢、硬质合金或特殊金属材料的直壁或带锥度的通孔模具、样板、细缝或任意复杂平面形状的零件，特别适合加工带漏料孔的冲模零件。该机床的技术性能规格如表4-1(略）所示。第4章数控低速走丝线切割4.2机床操作面板4.2.1机械操作面板功能简介DK7625型低速走丝线切割机床的机械操作面板主要用于机械侧的一些辅助动作的操作控制，如走丝、切削液、电规准调校等。面板布置如图4-5所示，各部分的功用说明如下：第4章数控低速走丝线切割图4-5机械操...
