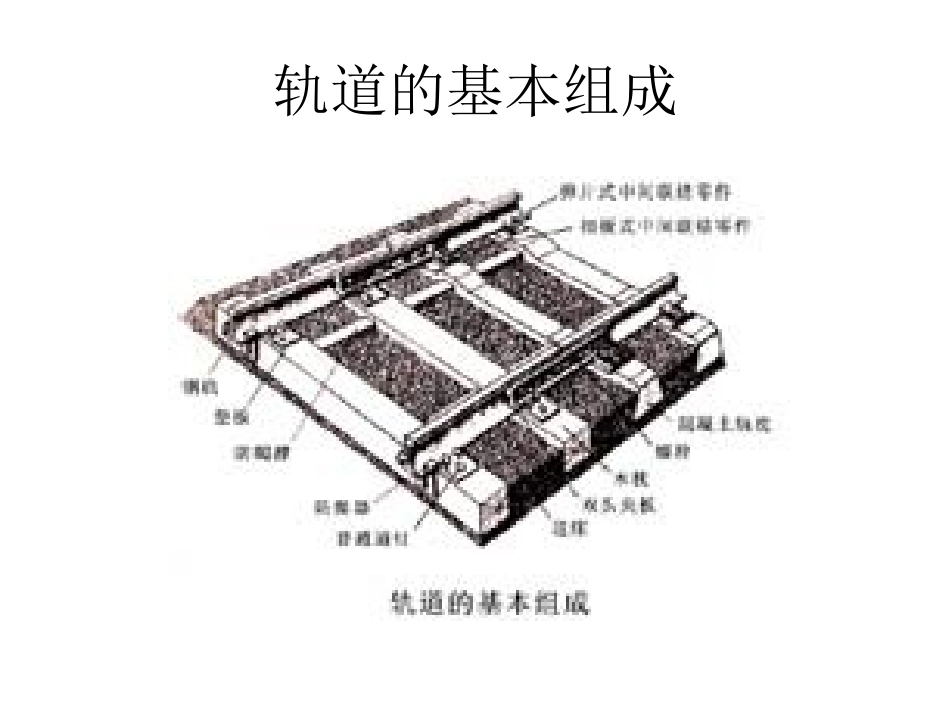

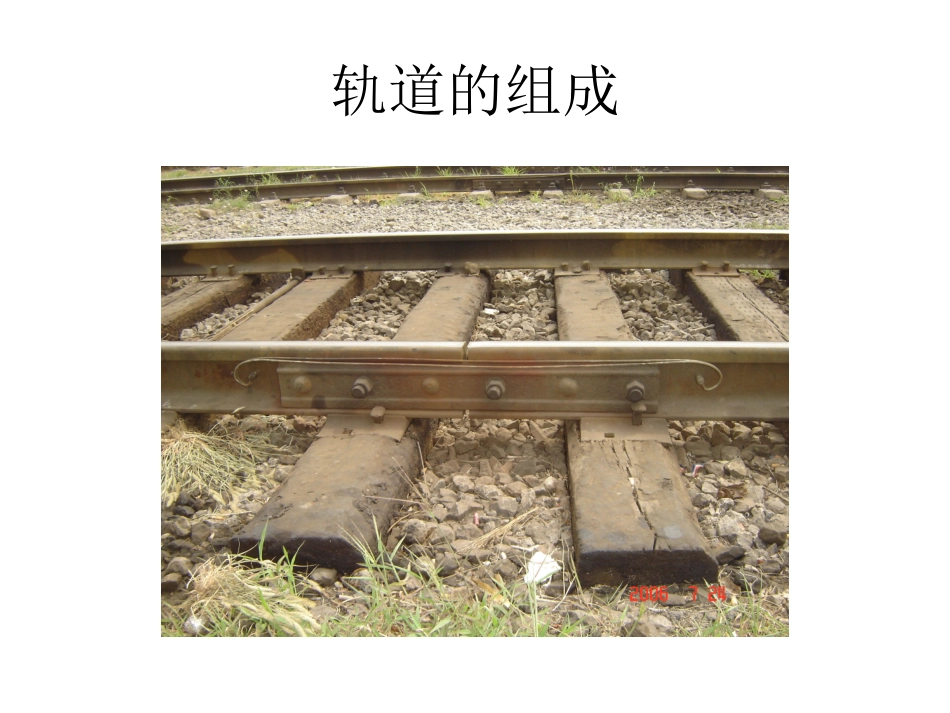

铁路线路知识2009年5月史海龙轨道的组成轨道的基本组成钢轨防爬器道钉(常见)道夹板(鱼尾板)辙叉心图•一、道岔的用途道岔是把一条轨道分支为两条或两条以上轨道的设备。作用：是引导机车车辆由一条线路转入或越过另一条轨道，以满足铁路运输中各种作业的需要。•二、道岔分类根据道岔的用途和结构分为：【单式道岔、复式道岔、交叉渡线】(一)单式道岔以一条线路通向两条线路的道岔叫单式道岔1．普通单开道岔2．对称道岔3．不对称道岔4．同侧道岔(二)复式道岔把一组道岔纳入另一组道岔内，便形成复式道岔。复式道岔分为三开道岔和交分道岔。1．三开道岔：【对称三开道岔】【不对称三开道岔】2．交分道岔：【单式交分】【复式交分】(1)单式交分道岔：在两条轨道交叉地点，列车只能一侧转线的道岔。(2)复式交分道岔：在两条轨道交叉地点，列车能两侧转线的道岔。(三)交叉渡线交叉渡线分为菱形交叉、渡线、交叉渡线3种。1．菱形交叉：是两条直线轨道在同一平面上相互成菱形的交叉。2．渡线：是使列车由一条线路转入其他线路的设备，由两组单开道岔及一条连接轨道组成。普通单开道岔道岔交分道岔交叉渡线驼峰道岔组道岔鱼尾牌开通反位的道岔表示道岔十害•1）道岔两尖轨互相脱离时2）尖轨尖端与基本轨在静止状态不密贴间隙超过2mm时；3）尖轨被轧伤，轮缘有爬上尖轨的危险时；4）在尖轨顶面宽50mm处其以上断面处，尖轨顶面低于基本轨顶面超过2mm时；5）基本轨垂直耗，在正线上超过8mm，在其他线上超过10mm；6）在辙叉心宽10mm断面处，辙叉心垂直磨耗，在正线上超过8mm，在其他线上超过10mm时；7）辙叉心作用至护轨头部外侧距离小于1391mm，或翼轨作用面护轨头部外侧距离大于1348mm时；8）撤叉损坏时；9）尖轨或基本损坏时；10）护轮轨螺栓损时接触网平面交叉
