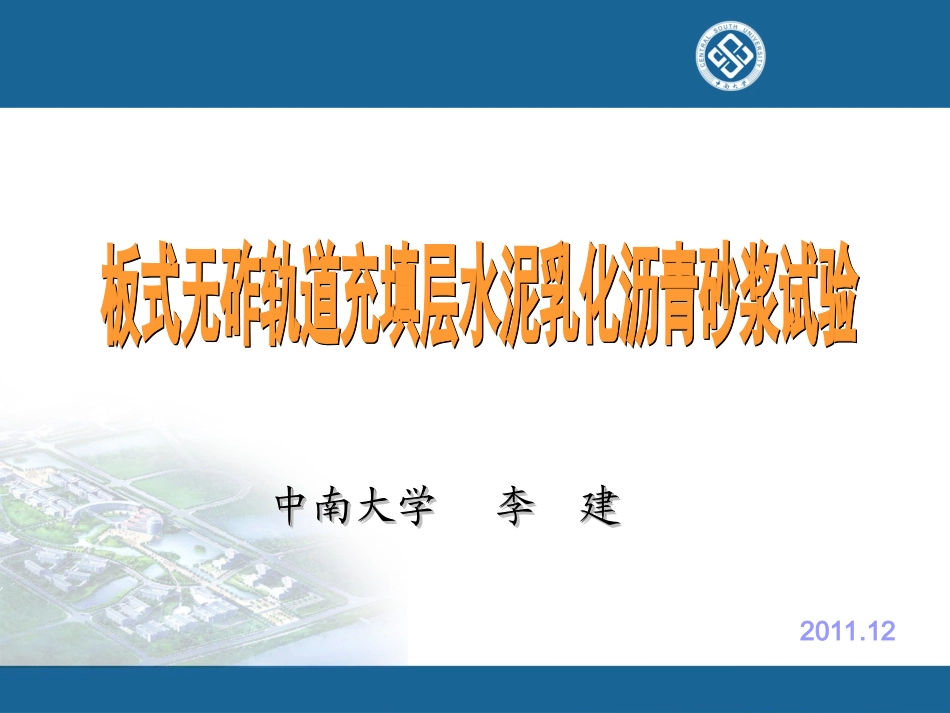

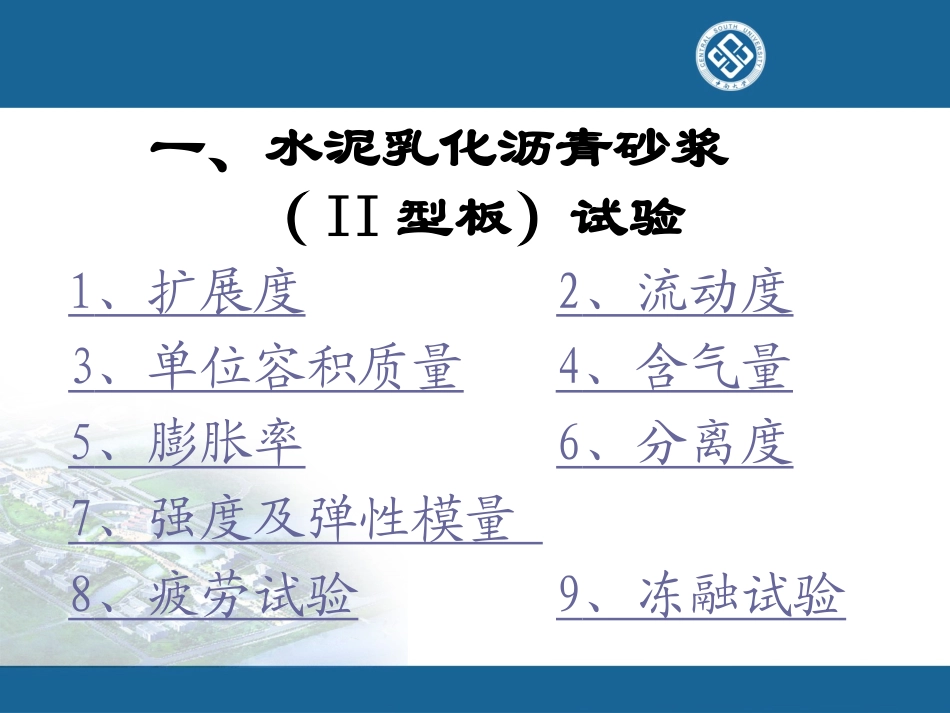

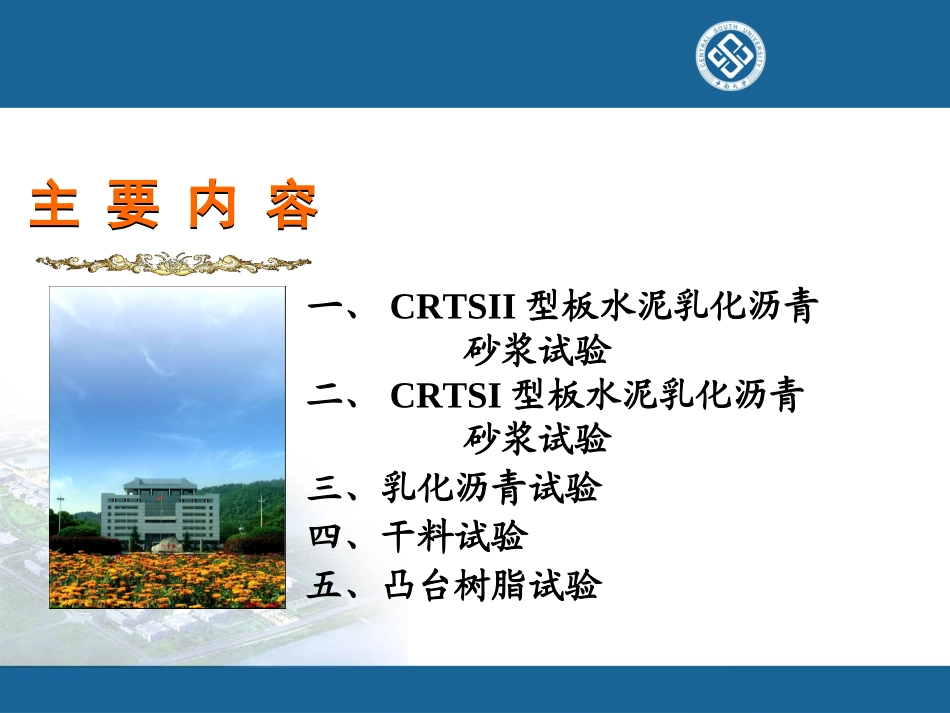

李建李建李建李建2011.12中南大学中南大学中南大学中南大学主要内容主要内容一、CRTSII型板水泥乳化沥青砂浆试验二、CRTSI型板水泥乳化沥青砂浆试验三、乳化沥青试验四、干料试验五、凸台树脂试验一、水泥乳化沥青砂浆（II型板）试验1、扩展度2、流动度3、单位容积质量4、含气量5、膨胀率6、分离度7、强度及弹性模量8、疲劳试验9、冻融试验1、水泥沥青砂浆扩展度试验方法玻璃板水平放置，将玻璃板表面和扩展度筒内湿润。扩展度筒竖立在玻璃板中间，将水泥沥青砂浆装入筒内，直至筒的上缘。水泥乳化沥青砂浆（II型板）试验扩展度测试水泥乳化沥青砂浆（II型板）试验将筒迅速垂直提高15cm±2cm，并保持10s，同时按下秒表，记录水泥沥青砂浆扩展度达到280mm的时间。待水泥沥青砂浆停止流动后测量其互相垂直的两个方向的直径。试验结果以两个垂直方向直径的平均值及扩展度达到280mm时的时间表示。水泥乳化沥青砂浆（II型板）试验返回将漏斗润湿后放置在漏斗架上，漏斗的轴线垂直地面，将容器桶放于漏斗下方，用手指堵住漏斗口。将1L水泥沥青砂浆缓慢而均匀地倒入漏斗，松开手指，同时启动秒表，测量漏斗中水泥沥青砂浆流完所需的时间。试验结果精确至1s。2、水泥沥青砂浆流动度试验方法水泥乳化沥青砂浆（II型板）试验返回将三角烧瓶置于天平上，向烧瓶中加入水至水面与瓶口齐平。记录加入水的质量，测量三次，取平均值，由此可得三角烧瓶的容积。将拌和均匀的水泥沥青砂浆，倒入三角烧瓶中，使砂浆表面与瓶口齐平，记录加入砂浆的质量。3、水泥沥青砂浆单位容积质量试验水泥乳化沥青砂浆（II型板）试验砂浆的单位容积质量计算：单位容积质量=单位容积质量精确到0.01三角烧瓶内砂浆的质量三角烧瓶的容积··水泥乳化沥青砂浆（II型板）试验返回4、水泥沥青砂浆含气量试验方法将含气量桶的内侧擦拭干净并使之微湿润。注入水泥沥青砂浆，用刮平尺刮平，盖上容器盖。打开加水阀和排水阀，通过加水阀向容器内注水。当排水阀流出的水流不含气泡时，关闭加水阀和排水阀。注水时可将容器稍微倾斜，有利于空气的排出。水泥乳化沥青砂浆（II型板）试验通过加气阀向气室加气，使指针指向红线位置。打开操作阀，待示值仪示值稳定后，读取含气量。以两次试验的平均值作为测试结果，精确至0.1%。若两次测量的误差大于其平均值的10%，则需重新试验。水泥乳化沥青砂浆（II型板）试验返回5、水泥沥青砂浆膨胀率试验方法将量筒竖立在水平面上，用游标卡尺测量量筒顶距底部的高度（h0）。将砂浆装入量筒中至约250mL刻度处，用游标卡尺测量装入砂浆后量筒顶距砂浆顶面的高度（h1）。将量筒密封、水平静置，24h后测量量筒顶距砂浆顶面的高度（h2）。水泥乳化沥青砂浆（II型板）试验水泥沥青砂浆膨胀率按下式计算：膨胀率=（h2-h1）/（h1-h0）×100%试验结果精确至0.1%水泥乳化沥青砂浆（II型板）试验返回6、水泥沥青砂浆分离度试验方法将砂浆注入Φ50mm×50mm试模，刮平。用薄膜覆盖试件表面，将试件移入标养室养护，1d后脱模，继续在标养室养护至7d，然后移入温度（20±2）℃、湿度60%±5%的砂浆养护箱养护至28d。水泥乳化沥青砂浆（II型板）试验分离度试验装置水泥乳化沥青砂浆（II型板）试验在砂浆龄期至28d时，将其分成上、下两等分，用静水天平测其单位容积质量。砂浆的分离度=×100%（下部-上部）单位容积质量×0.5上下部平均单位容积质量水泥乳化沥青砂浆（II型板）试验返回7、水泥沥青砂浆力学性能试验方法水泥沥青砂浆的强度试验按GB/T17671相关规定执行。抗压强度加荷速度50N/s～500N/s，以保证试件在30s～90s断裂进行控制。水泥沥青砂浆的弹性模量试验按GB/T50081的相关规定执行。水泥乳化沥青砂浆（II型板）试验返回8、水泥沥青砂浆疲劳试验方法将试件的上下表面均匀涂上润滑油。用0.2g～0.3g硅树脂均匀涂在传力压板表面，再在其上加涂一层石墨片。将试件放在20℃下最少2.5h，然后对中置于施荷设备上。开启试验机，进行试件疲劳试验，记录疲劳试验加载次数及试件残余变形值。水泥乳化沥青砂浆（II型板）试验达到以下几种情况之一即可停...
