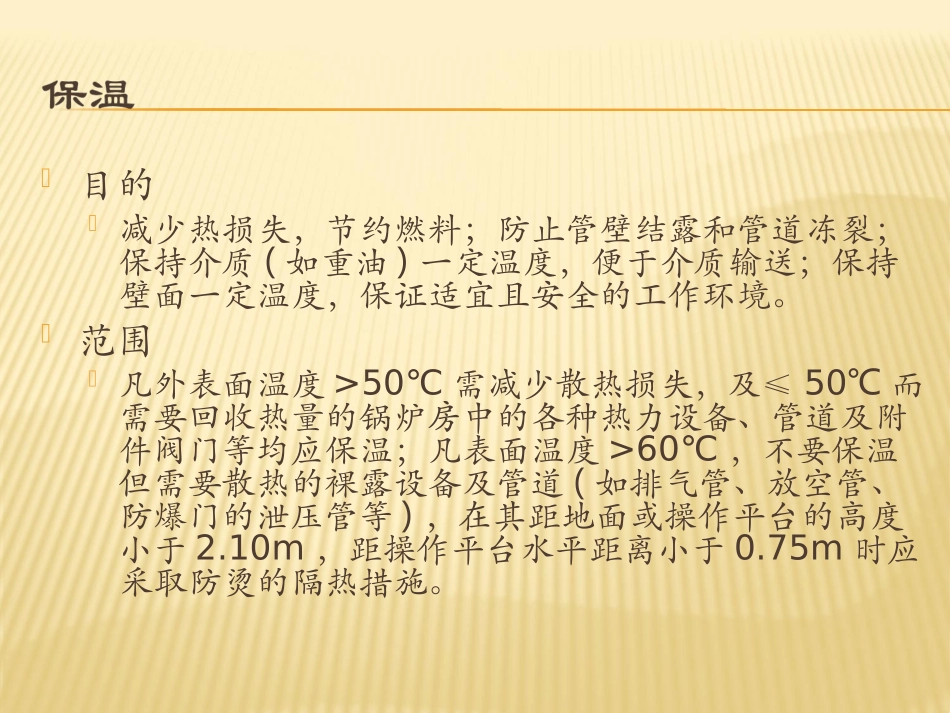

保温与油漆目的减少热损失，节约燃料；防止管壁结露和管道冻裂；保持介质(如重油)一定温度，便于介质输送；保持壁面一定温度，保证适宜且安全的工作环境。范围凡外表面温度>50℃需减少散热损失，及≤50℃而需要回收热量的锅炉房中的各种热力设备、管道及附件阀门等均应保温；凡表面温度>60℃，不要保温但需要散热的裸露设备及管道(如排气管、放空管、防爆门的泄压管等)，在其距地面或操作平台的高度小于2.10m，距操作平台水平距离小于0.75m时应采取防烫的隔热措施。按现行国家标准《设备与管道保温技术通则》(GB4272)及《设备及管道保温设计导则))(GB8175)中的有关规定执行。要求保温效果良好，施工方便、防火、防水、防腐、防风，具有足够的强度，结实耐用，使用期内不被烧坏、不腐烂、不剥落蠕变监察段、流量计、阀门、法兰、弯头、堵板等附件部位的保温结构易于拆装；根据设备和管道内介质温度、环境温度，保温材料导热系数、热介质等因素按经济厚度计算方法确定其厚度及表面温度。在实际设计工作中，一般的是按动力设施标准图集R104“热力设备保温厚度表”、R410—2“热力管道保温厚度表”及R411—1“岩棉、矿渣棉制品图集”查得。已定型生产的保温装置，可从《工业锅炉房设备手册》中直接选用。宜就近选用成型制品。宜用导热系数小、强度大、耐用、密度小、吸湿性小、价廉、便于施工的保温材料及其制品。应使其允许使用温度高于设备和管道内介质的最高温度。保温结构中的保护层材料应具阻燃性和防水性。选用复合材料及其制品时，应选耐高温、导热系数小的材料做内保温层，其厚度用表面温度法确定，表面温度应小于或等于外层次保温材料的允许最高使用温度。室外直埋管的保温材料应按管道工作温度和地下水位条件确定，采用柔性保护层时，保温层材料应为憎水性硬质、半硬质材料，并应做成整体结构，直埋管位置低于地下水位时，应采用防水性可靠的刚性材料。立式热设备或管道(包括倾角大于45℃的热管道)高度超过3m时，其保温层应采取支撑措施刷漆或防腐涂料的目的防止金属被腐蚀或保温材料受到外界风、雨侵蚀，同时通过油漆的不同颜色，也可判别管内介质的种类和美饰环境。范围锅炉房中介质温度低于120℃的设备、管道和附件以及现场制作的支吊架、平台、扶梯等均应采取刷防锈漆或防腐涂料措施。介质温度高于120℃的设备、管道及附件宜刷高温防锈漆。采用玻璃布或不耐腐蚀材料作保护层的设备和管道、附件亦应刷漆或防腐涂料。目的：区别不同类形的管道色环的宽度依管径确定，φ300以上l00mm，φ50～300mm为70mm，φ150以下为50mm。用白色或黄色箭头标明管内介质流向。色环与箭头及各自的间距，以醒目均匀美观为原则，一般为2m左右。参考经验指标：底漆每道0.2kg/m2，面漆每道0.19kg/m2支吊架、平台扶梯取其制作材料重量的2％～3％或取总耗漆量的20％～25％。
