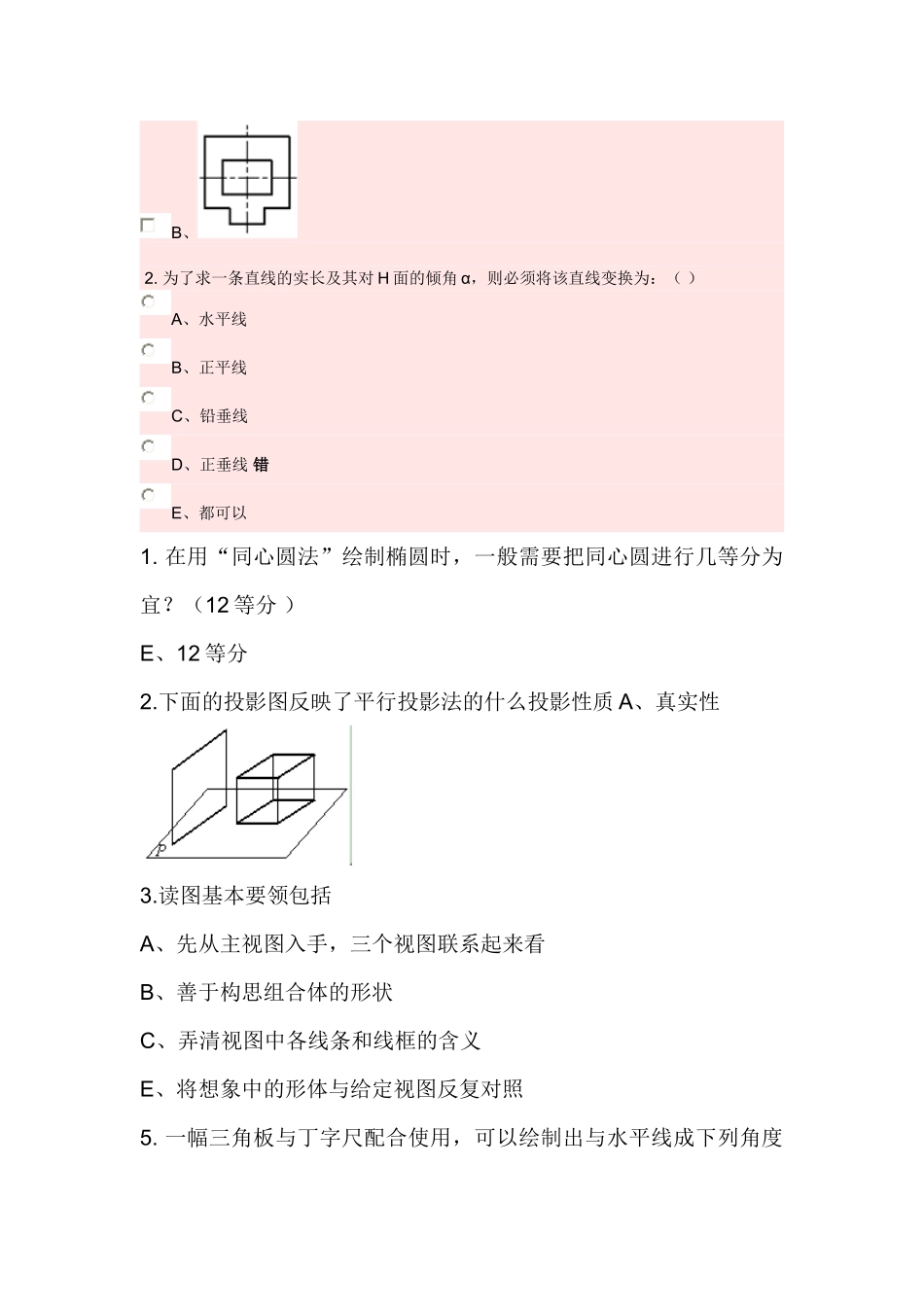

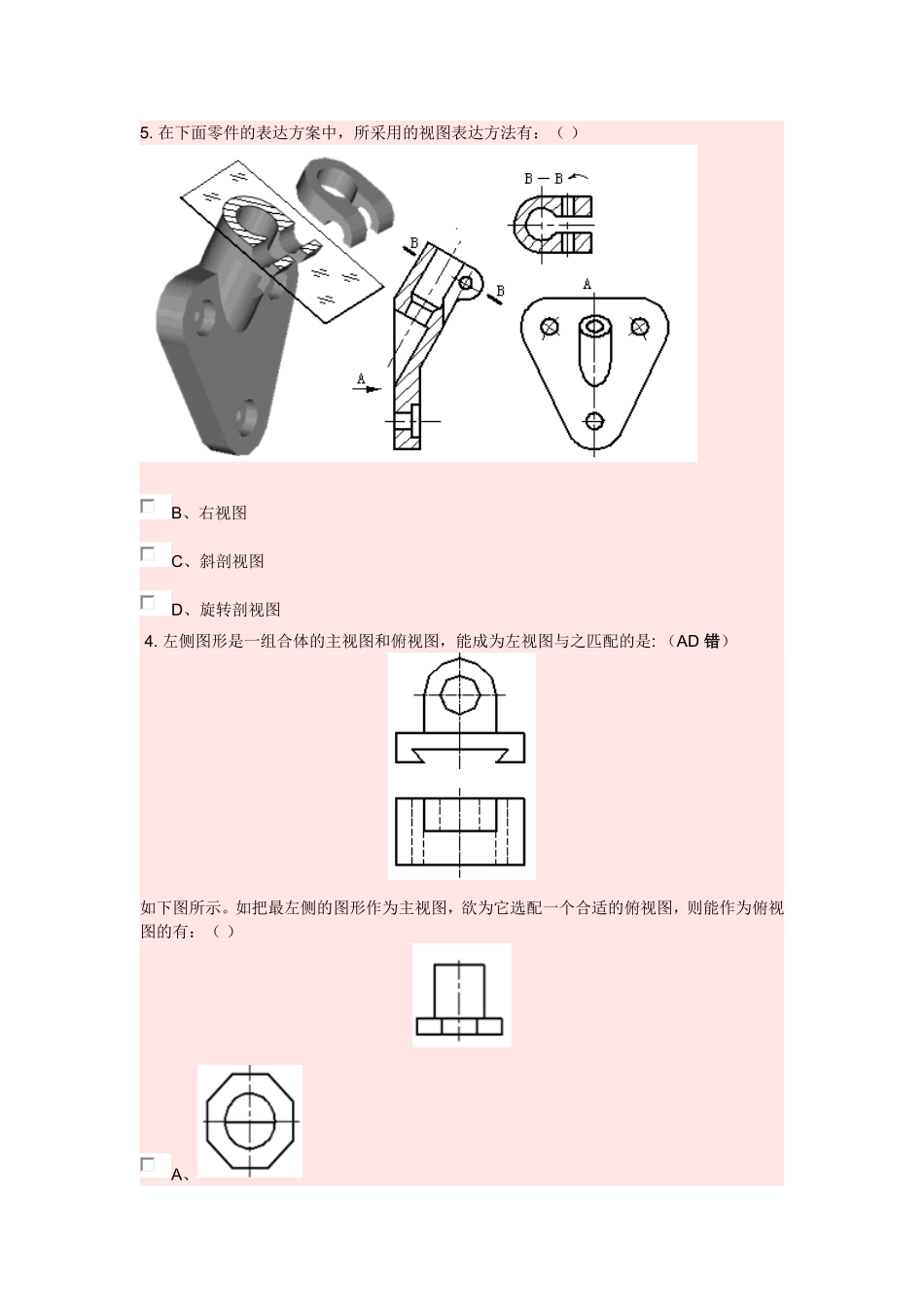

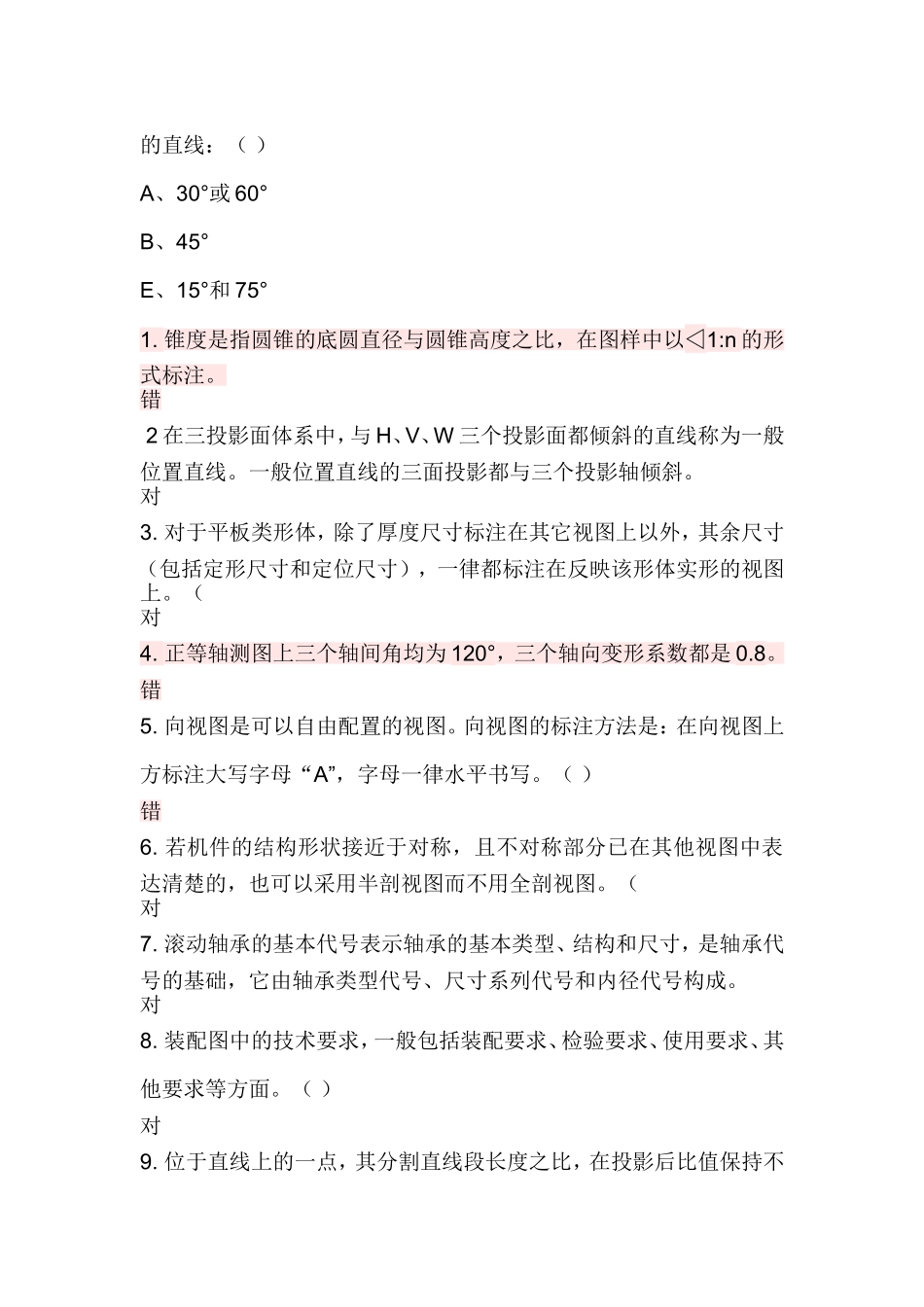

5.在下面零件的表达方案中，所采用的视图表达方法有：（）B、右视图C、斜剖视图D、旋转剖视图4.左侧图形是一组合体的主视图和俯视图，能成为左视图与之匹配的是:（AD错）如下图所示。如把最左侧的图形作为主视图，欲为它选配一个合适的俯视图，则能作为俯视图的有：（）A、B、2.为了求一条直线的实长及其对H面的倾角α，则必须将该直线变换为：（）A、水平线B、正平线C、铅垂线D、正垂线错E、都可以1.在用“同心圆法”绘制椭圆时，一般需要把同心圆进行几等分为宜？（12等分）E、12等分2.下面的投影图反映了平行投影法的什么投影性质A、真实性3.读图基本要领包括A、先从主视图入手，三个视图联系起来看B、善于构思组合体的形状C、弄清视图中各线条和线框的含义E、将想象中的形体与给定视图反复对照5.一幅三角板与丁字尺配合使用，可以绘制出与水平线成下列角度的直线：（）A、30°或60°B、45°E、15°和75°1.锥度是指圆锥的底圆直径与圆锥高度之比，在图样中以◁1:n的形式标注。错2在三投影面体系中，与H、V、W三个投影面都倾斜的直线称为一般位置直线。一般位置直线的三面投影都与三个投影轴倾斜。对3.对于平板类形体，除了厚度尺寸标注在其它视图上以外，其余尺寸（包括定形尺寸和定位尺寸），一律都标注在反映该形体实形的视图上。（对4.正等轴测图上三个轴间角均为120°，三个轴向变形系数都是0.8。错5.向视图是可以自由配置的视图。向视图的标注方法是：在向视图上方标注大写字母“A”，字母一律水平书写。（）错6.若机件的结构形状接近于对称，且不对称部分已在其他视图中表达清楚的，也可以采用半剖视图而不用全剖视图。（对7.滚动轴承的基本代号表示轴承的基本类型、结构和尺寸，是轴承代号的基础，它由轴承类型代号、尺寸系列代号和内径代号构成。对8.装配图中的技术要求，一般包括装配要求、检验要求、使用要求、其他要求等方面。（）对9.位于直线上的一点，其分割直线段长度之比，在投影后比值保持不变对10.被大量使用的，且其结构、尺寸等都已经标准化、系列化机械零件，称之为常用件。（错3.根据如下图所示的标号判断，属于向视图的有B、③视图D、⑤视图E、⑥视图10.用于表示物体不可见轮廓线的是：（）D、细虚线11.关于“Ｍ12×1.25”的含义，其正确描述是：（）C、表示公称直径为12mm，螺距1.25mm，右旋的细牙普通螺纹12.一个组合体三视图，一般需要选择几个方向的尺寸基准：C、3个3.如下图所示，其中正确的主视图和俯视图是：（）A5.如下图所示，关于螺纹连接的正确画法是：（C7.如下图所示，表面结构符号标注错误的是C9.在机械图样中，书写文字要求使用的字体是B、长仿宋体10.在一个圆球表面上求一点的投影，可以使用的作图方法有：（）E、纬圆法11.弹簧属于常用件，其特点是当外力除去后，它能立即恢复原状。因此，弹簧的作用一般用来:（）A、测力B、减振D、夹紧E、储能4.在几何公差项目中，下面属于位置公差项目的有：B、平行度E、对称度1斜二等轴测图上三个轴间角中，有两个轴间角为135°、一个轴间角为90°。对2.在绘制下面的图形时，在所有的圆或圆弧中，应当先画直径为Ф5的圆，最后再画半径为R10的圆弧。（错3.如下图所示，其所表达组合体的三视图是完全正确的。对（4.如下图所示，其所表达形体的三面投影是完全正确的。（对5.斜视图是机件向不平行于任何基本投影面的平面投影所得的视图。对6.斜视图一般按投影关系配置，也可配置在其他适当位置。必要时，在不致引起误解的情况下，允许将图形旋转配置。对7.当机件的外形简单或者已通过其他视图表达清楚，而内部结构形状比较复杂，在平行于投影面方向上不对称时，可采用全剖视图对8.选择零件图的表达方案，就是根据零件的结构特点，选择视图的名称、数量，以及各视图的表达方法和分布情况，其目的是将零件各部分的结构形状和彼此的相互位置完整、清晰、简捷地表达出来。对9.标注尺寸的合理性，是指标注的尺寸既能满足零件的设计（性能）要求，又能符合零件的加工工艺要求（便于加工和检测）对10.用下面的换面法，可以求出平面ABC对H面的倾角α，以及平面ABC实形。对8.在绘制组合体的轴测图时，常采用的作...
